Выключатель автоматический OptiMat A-800-S2-3P-85-D-MR0-B-C2200-M2-P05-S1-06 | 347306 КЭАЗ

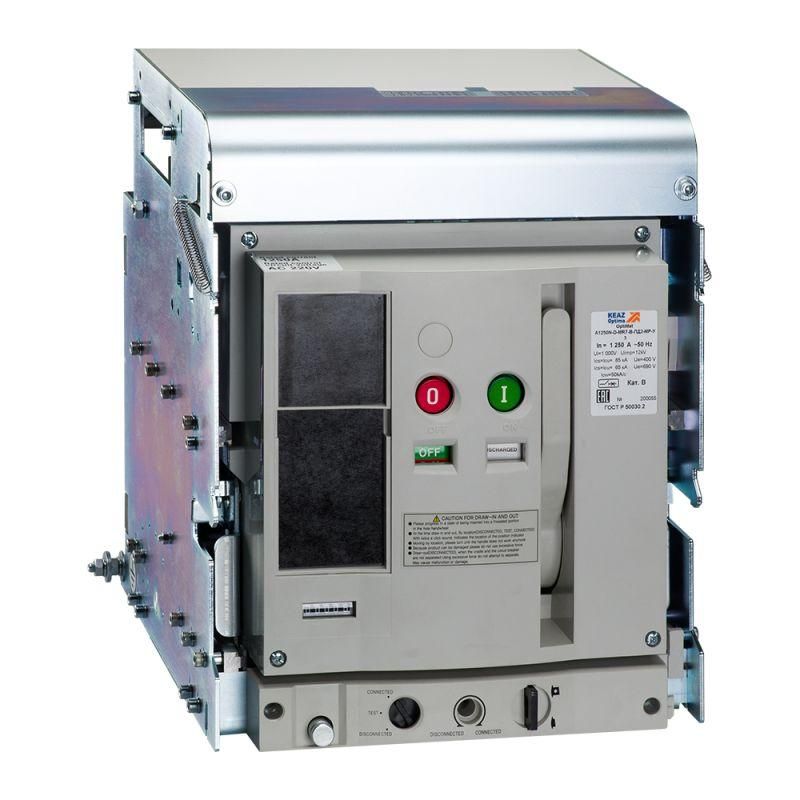

Автоматический выключатель КЭАЗ 347306 - это трёхполюсное силовое устройство с номинальным током 800 А и отключающей способностью 85 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Выключатель выполнен в выдвижной конструкции, что обеспечивает удобство обслуживания и безопасную замену без отключения всей системы. Применяется в распределительных щитах промышленных объектов, на крупных станках и в системах энергоснабжения с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель КЭАЗ 347306 используется для коммутации и защиты электрических цепей переменного тока до 690 В. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Подходит для установки в силовые щиты на производствах, в центрах распределения электроэнергии, на конвейерах, насосных станциях и других объектах с высокой нагрузкой. Устройство рассчитано на постоянную работу в условиях промышленной среды.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А - максимальный ток, который выключатель может проводить длительно без срабатывания
• Отключающая способность: 85 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети, для которой предназначено устройство
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды
• Количество контактов: 6 - 6 нормально открытых (6НО) и 6 нормально закрытых (6НЗ) вспомогательных контактов для сигнализации состояния выключателя
• Тип подключения: болтовое - для присоединения к шинам и кабелям через зажимы с болтами
• Тип элемента управления: кнопка нажимная - управление осуществляется механическим нажатием, без рукоятки
• Конструкция: выдвижное/выкатное - основной механизм можно извлечь из корпуса для осмотра, ремонта или замены без демонтажа всего устройства

Совместимость и монтаж

Выключатель КЭАЗ 347306 устанавливается в специализированные ячейки или рамы, соответствующие габаритам выкатного исполнения. Для монтажа требуется свободное пространство вокруг аппарата для вывода кабелей и доступа к болтовым зажимам. Болтовое подключение требует соблюдения момента затяжки - используйте динамометрический ключ, чтобы избежать перетяга или слабого контакта. Вспомогательные контакты (6НО + 6НЗ) подключаются к цепям контроля и сигнализации - они передают информацию о положении выключателя (включен/отключен) в систему управления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу даже при аварийном отключении - дугогасительная камера предотвращает выброс пламени. Однако степень защиты IP20 исключает применение в помещениях с повышенной влажностью, запылённостью или на открытом воздухе. Не допускается использование в взрывоопасных зонах.

Преимущества

• Выкатная конструкция позволяет менять выключатель без отключения питания всей секции - снижает время простоев при обслуживании
• Высокая отключающая способность (85 кА) делает устройство подходящим для сетей с большими токами КЗ - например, рядом с трансформаторными подстанциями
• Наличие 12 вспомогательных контактов (6НО+6НЗ) даёт гибкую возможность интеграции в системы автоматизации и SCADA
• Болтовые зажимы обеспечивают надёжный контакт при больших токах - меньше нагрева и риска окисления по сравнению с штекерными соединениями

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от внешней среды
• Не подходит для частых операций включения/отключения - предназначен для редких коммутаций, не является аппаратом частого включения
• Требует жесткой фиксации в сборке - не рекомендуется использовать в вибрационных или ударных средах без дополнительной амортизации
• Максимальное напряжение 690 В - нельзя применять в сетях выше этого значения

Примеры использования

• Защита главного входа в промышленный цех с мощностью 500–800 кВт
• Распределительный щит на заводе с несколькими двигателями по 200–300 кВт каждый
• Цепь питания конвейерной линии с высоким пусковым током
• Щитовая на подстанции 6(10)/0,4 кВ, где необходима быстрая замена автомата без остановки всей системы

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и глубины ячейки - выкатной механизм требует точного совпадения с направляющими
• Используйте термостойкие кабели с сечением, соответствующим 800 А - обычно это медные жилы 2×185–240 мм2
• Обязательно подключите вспомогательные контакты (6НО/6НЗ) к контроллеру - это позволит получать сигналы о состоянии выключателя в режиме реального времени
• При замене выключателя всегда отключайте питание и разрядите конденсаторы - даже при выкате возможен остаточный заряд
• Регулярно проверяйте момент затяжки болтов - особенно после первых 10–20 циклов работы, так как металл может “усадиться”
