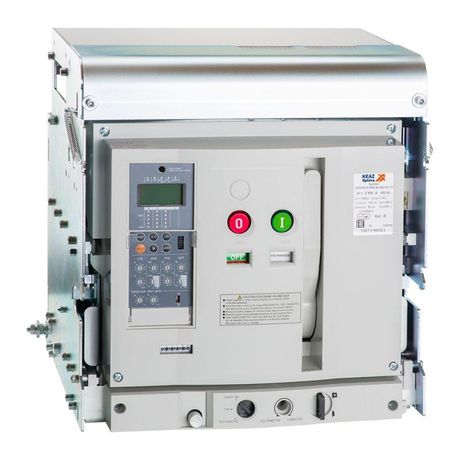

Выключатель автоматический OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C0000-M0-P05-S1-03 | 350220 КЭАЗ

Автоматический выключатель Кэаз OptiMat A-3200-S4 предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на работу в промышленных системах с высокими токами, обеспечивает надёжное отключение при аварийных ситуациях и совмещает функции коммутации и защиты в одном корпусе.

Назначение и область применения

Автоматический выключатель Кэаз OptiMat A-3200-S4 используется для защиты силовых цепей переменного тока в промышленных объектах: на подстанциях, в распределительных щитах, на производствах с крупными двигателями, конвейерами, печами и другим оборудованием мощностью свыше 2 МВт. Он применяется там, где требуется высокая отключающая способность и точная настройка порога срабатывания.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток длительной нагрузки (Iu): 3200 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Уставка тока расцепления: 1280–3200 А - можно регулировать порог срабатывания защиты от перегрузки в этом диапазоне.
• Номинальная отключающая способность (Icu): 100 кА - способен безопасно отключить цепь даже при сверхтоке до 100 тысяч ампер.
• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая системы 400 В и 660 В.
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов, но не от воды и пыли; требует установки в закрытый шкаф.
• Количество вспомогательных контактов: 6 - 3 нормально открытых (НО) и 3 нормально замкнутых (НЗ); используются для сигнализации состояния (включен/отключен) и подключения внешних цепей управления.
• Конструкция: Выдвижное/выкатное устройство - позволяет извлекать аппарат из шкафа без демонтажа проводов для обслуживания или замены.
• Тип подключения: Болтовое - силовые кабели крепятся болтами к контактным зажимам.
• Тип управления: Кнопка нажимная - включение и отключение осуществляются механически через кнопку на лицевой панели.

Совместимость и монтаж

OptiMat A-3200-S4 совместим с шасси и направляющими, соответствующими стандартам для вытяжных выключателей класса 3200 А. Для монтажа необходима установочная рама или специализированный ящик с механизмом выдвижения. Подключение силовых кабелей выполняется болтовым способом - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Вспомогательные контакты подключаются к цепям контроля и сигнализации: НО используются для передачи сигнала “включено”, НЗ - “отключено”.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применение в соответствии с этими стандартами гарантирует безопасную работу в условиях повышенных токов и температур. Отключение при КЗ происходит за доли секунды, предотвращая повреждение оборудования и риск возгорания.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для крупных промышленных объектов с жесткими требованиями к надёжности.
• Регулируемая уставка тока (1280–3200 А) позволяет точно адаптировать защиту под конкретную нагрузку, исключая ложные срабатывания.
• Выдвижная конструкция снижает время техобслуживания - не нужно отключать питание всей системы для замены или проверки аппарата.
• Шесть вспомогательных контактов обеспечивают гибкую интеграцию в системы автоматизации и SCADA.
• Производится КЭАЗ - российским заводом с проверенной репутацией в области промышленной автоматики.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли; требует установки в герметичном шкафу.
• Не подходит для бытовых или маломощных систем - слишком большой ток и цена неоправданы для нагрузок ниже 1000 А.
• Требует профессионального монтажа и настройки - неквалифицированное вмешательство может привести к отказу защиты или травме.
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого значения, включая некоторые HVDC-системы.

Примеры использования

• Защита главного входа в цех с несколькими тяжёлыми станками (например, прессами или фрезерными комплексами).
• Основной выключатель в распределительном пункте промышленного предприятия с суммарной нагрузкой около 2,5 МВт.
• Компонент в системе бесперебойного питания для критически важного оборудования, где нужна гарантированная отсечка при КЗ.
• Интеграция в автоматизированную систему управления с использованием вспомогательных контактов для удалённого контроля состояния.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашего шкафа - выдвижная конструкция требует свободного хода минимум 600 мм в глубину.
• Настройку уставки тока (1280–3200 А) выполняйте после определения реальной рабочей нагрузки - используйте данные счётчиков или токоизмерительных клещей.
• При подключении силовых кабелей используйте медные жилы сечением не менее 240 мм2 - меньшее сечение вызовет нагрев и выход из строя.
• Обязательно проведите тестирование механизма выдвижения до первого запуска - он должен двигаться плавно без заеданий.
• Регулярно осматривайте болтовые соединения - ослабление контакта может привести к перегреву даже при номинальном токе.
• При замене устройства сохраняйте оригинальные вспомогательные контакты - они совместимы только с данной моделью OptiMat A-3200-S4.
