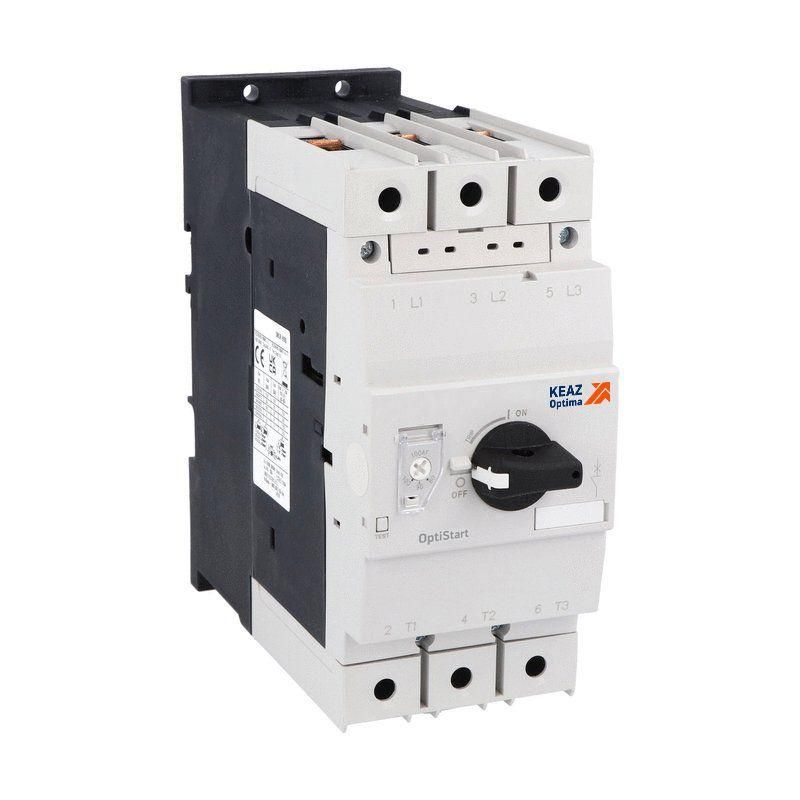

Выключатель автоматический OptiStart MP-100R-100-T2 | 348538 КЭАЗ

Автоматический выключатель MP-100R-100-T2 от КЭАЗ предназначен для защиты электрических цепей от перегрузок, коротких замыканий и обрыва фазы. Устройство рассчитано на работу в промышленных системах с высокими токами и применяется в распределительных щитах, на входе оборудования и в силовых цепях до 690 В. Модель MP-100R-100-T2 обеспечивает надёжную защиту при нагрузках до 100 А и имеет стационарную конструкцию для жесткого монтажа.

Назначение и область применения

MP-100R-100-T2 используется для защиты трёхфазных электрических сетей в промышленных объектах. Подходит для установки в распределительных щитах, на вводе питания в оборудование, узлах управления насосами, компрессорами, конвейерами и другим промышленным оборудованием. Обеспечивает защиту от перегрузок, коротких замыканий и обрыва одной из фаз — что особенно важно для двигателей и других чувствительных нагрузок.

Технические характеристики

• Тип расцепителя: термомагнитный — сочетает тепловую защиту от длительной перегрузки и магнитную — от короткого замыкания.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Номинальный ток: 100 А — максимальный постоянный ток, который выдерживает устройство без срабатывания.
• Диапазон регулировки защиты от перегрузки: 80–100 А — можно настроить порог срабатывания под реальную нагрузку, снижая риск ложных отключений.
• Диапазон регулировки расцепителя короткого замыкания: 1300 А — мгновенное отключение при токах выше этого значения.
• Отключающая способность Icu 400 В: 50 кА — способен безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 690 В — работает в сетях до этой величины, включая системы с повышенным напряжением.
• Номинальная коммутируемая мощность AC-3 400 В: 45 кВт — позволяет отключать двигатели мощностью до 45 киловатт.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не предназначена для работы во влажной среде или на улице.
• Тип подключения: винтовые зажимы — надёжное механическое соединение с проводниками сечением до 50 мм².
• Чувствительность к обрыву фазы: да — при потере одной из фаз выключатель отключится, предотвращая повреждение двигателя.
• Защита от перегрева: да — внутренний механизм контролирует температуру и отключает питание при опасном нагреве.
• Конструкция: стационарная — монтируется в шкаф или панель, не предусматривает возможность выдвижения.

Совместимость и монтаж

MP-100R-100-T2 устанавливается в DIN-рейку 35 мм или крепится болтами прямо к панели. Для монтажа требуется доступ к задней части устройства — подключение выполняется через винтовые зажимы. Рекомендуется использовать провода сечением 16–50 мм². Перед подключением проверьте соответствие сечения кабеля и момент затяжки винтов — указаны в руководстве КЭАЗ. Нельзя применять с выдвижными модулями или в качестве встраиваемого автомата в бытовых щитах.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяет сертифицированные материалы и технологии, обеспечивающие отказоустойчивость в условиях промышленного производства. Защита от обрыва фазы и перегрева повышают безопасность при работе с электромоторами и другими ответственными нагрузками.

Преимущества

• Регулируемые параметры защиты позволяют точно адаптировать выключатель под конкретную нагрузку.
• Высокая отключающая способность (50 кА) гарантирует безопасность даже при серьёзных аварийных режимах.
• Функция защиты от обрыва фазы исключает выход из строя трёхфазных двигателей.
• Механизм защиты от перегрева дополняет основную функцию расцепления, увеличивая срок службы оборудования.
• Известный бренд КЭАЗ — надёжность, подтверждённая многолетним использованием в промышленности России и СНГ.

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Не подходит для частых операций включения/выключения — не является контактором, рассчитан на редкие отключения при аварии.
• Не рекомендован для использования в цепях с постоянным током — только переменный ток до 690 В.
• Отсутствуют встроенные средства дистанционного управления — требует ручного включения после срабатывания.

Примеры использования

• Входной автомат в распределительном щите промышленного цеха с мощными станками.
• Защита питающей линии конвейера с асинхронным двигателем 37 кВт.
• Щит управления насосной станцией с трёхфазными насосами до 45 кВт.
• Линия питания компрессора в воздухораздаточном пункте.

Практические советы

• Настройте порог перегрузки в диапазоне 85–95 А, если нагрузка близка к 100 А — это снизит вероятность ложных отключений.
• Перед первым запуском проверьте правильность подключения всех фаз — ошибка может вызвать срабатывание защиты от обрыва.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев — ослабление контакта приводит к перегреву.
• Не используйте MP-100R-100-T2 вместо УЗО — он не защищает от утечек тока на землю.
• При замене старого автомата сверьте габариты и тип крепления — модель MP-100R-100-T2 имеет фиксированный корпус, совместимый с аналогичными изделиями КЭАЗ Optima.
