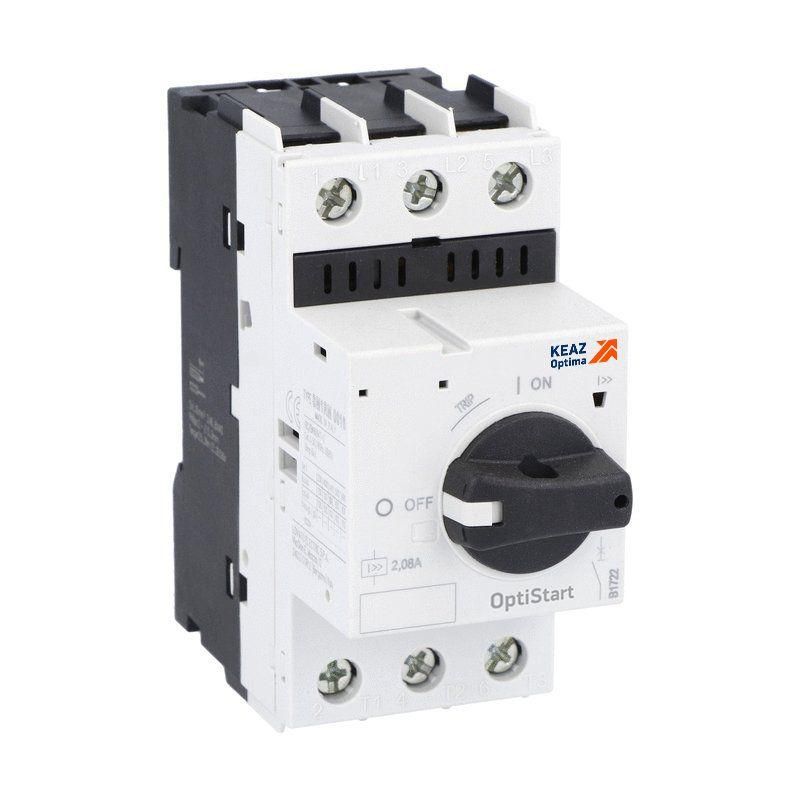

Выключатель автоматический OptiStart MP-32RHI-10-T2 | 340153 КЭАЗ

Автоматический выключатель КЭАЗ 340153 - это стационарный трёхполюсный аппарат с магнитным расцепителем, предназначенный для защиты электрических цепей от токов короткого замыкания. Он рассчитан на номинальный ток 10 А и напряжение до 690 В, подходит для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель КЭАЗ 340153 защищает электрические сети от повреждений, вызванных сверхтоками, особенно при коротком замыкании. Его основная задача - быстрое отключение цепи при аварийном токе, предотвращая перегрев проводов, выход из строя оборудования и возгорание. Применяется в промышленных системах: на станках, конвейерах, силовых пультах, в распределительных щитах с высокой коммутационной нагрузкой. Подходит для сетей переменного тока с частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: до 690 В
• Категория применения: B (для защиты кабельных линий и оборудования с умеренным пусковым током)
• Коммутационная способность: 100 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить
• Число полюсов: 3 (трёхфазная система)
• Тип расцепителя: магнитный - реагирует только на токи короткого замыкания, не срабатывает при перегрузках
• Монтаж: встраиваемый, стационарный - фиксируется в шасси или щите без возможности демонтажа без инструментов

Совместимость и монтаж

Выключатель КЭАЗ 340153 предназначен для установки в специализированные щитовые рамы с соответствующими креплениями. Поскольку он стационарный, его нельзя просто вынуть из корпуса - требуется отсоединение всех проводов и снятие крепёжных элементов. Для монтажа используйте только рекомендованные DIN-рейки или платформы, совместимые с конструкцией аппарата. Убедитесь, что зазор вокруг устройства достаточен для теплоотвода - не менее 10 мм со всех сторон. Подключение осуществляется через верхние и нижние клеммы; соблюдайте полярность при подключении фаз.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 340153 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает надёжную изоляцию и механическую прочность. Наличие магнитного расцепителя гарантирует срабатывание при токах короткого замыкания в течение миллисекунд, снижая риск возникновения дугового замыкания. Оболочка выполнена из самозатухающего термопластика, устойчивого к нагреву и химическому воздействию.

Преимущества

• Высокая коммутационная способность (100 кА) позволяет использовать устройство даже в мощных промышленных сетях с большой токовой нагрузкой
• Магнитный расцепитель обеспечивает мгновенное отключение при КЗ - важное преимущество для защиты дорогостоящего оборудования
• Стационарная конструкция исключает случайное отключение и повышает надёжность в условиях вибраций и повышенной запылённости
• Произведён на заводе КЭАЗ - известном российском производителе с проверенной долговечностью изделий в сложных условиях эксплуатации

Ограничения применения

Автоматический выключатель КЭАЗ 340153 не имеет теплового расцепителя - значит, он **не защищает** от длительных перегрузок. Его нельзя применять в цепях, где возможна постоянная работа близко к пределу 10 А. Также не подходит для бытовых сетей 220 В без дополнительной защиты. Не предназначен для частого включения/выключения - только для аварийного отключения. Монтаж требует доступа к задней части аппарата, поэтому не используется в компактных щитах с плотной укладкой.

Примеры использования

• Защита трёхфазного двигателя 4 кВт в промышленном станке
• Распределительный щит на участке конвейерной линии с высокой вероятностью КЗ
• Щит управления насосной станцией с питанием 380 В
• Цепь питания сварочного аппарата с импульсными нагрузками

Практические советы

• Не устанавливайте этот выключатель там, где нужна защита от перегрузки - выбирайте модель с тепломагнитным расцепителем (например, КЭАЗ серии ABB SACE или аналогичной)
• Перед монтажом проверьте соответствие сечения кабеля номинальному току 10 А - минимальное сечение медного провода: 2,5 мм2
• Избегайте установки рядом с источниками сильного тепла - температура окружающей среды не должна превышать +40 C
• При обслуживании всегда отключайте питание и проверяйте отсутствие напряжения - стационарный монтаж не даёт возможности быстрой замены
• Убедитесь, что ваша сеть может выдерживать ток КЗ до 100 кА - если уровень короткого замыкания ниже, такой выключатель будет избыточен и дорог
