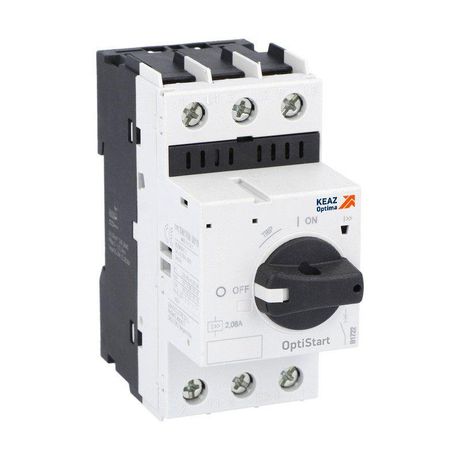

Выключатель автоматический OptiStart MP-32RHI-14-T2 | 340154 КЭАЗ

Автоматический выключатель MP-32RHI-14-T2 КЭАЗ предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство сочетает надёжную коммутацию, встроенные функции безопасности и совместимость с системами управления OptiStart K, что делает его подходящим решением для промышленного оборудования. Артикул 340154 соответствует модели из серии OptiStart MP, рассчитанной на работу в жестких условиях.

Назначение и область применения

MP-32RHI-14-T2 КЭАЗ - это автоматический выключатель с двойной защитой: тепловой (биметаллический расцепитель) и мгновенной (электромагнитный расцепитель). Он защищает электродвигатели от перегрева при длительной перегрузке и от токов короткого замыкания. Подходит для установки в панелях управления станков, насосов, конвейеров, вентиляционных систем и другого промышленного оборудования с переменным током.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая промышленные системы 380/400 В и выше.
• Номинальный ток: 14 А - допустимый постоянный ток без срабатывания; при превышении - активируется тепловой расцепитель.
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя одновременно.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить цепь даже при самых высоких токах КЗ, характерных для крупных промышленных объектов.
• Диапазон регулировки срабатывания КЗ: 182 А - порог сработки электромагнитного расцепителя установлен на 13×Iu (14 × 13 = 182 А); обеспечивает быстрое отключение при аварийном токе.
• Мощность при 230 В (AC-3): 3 кВт - максимальная мощность двигателя, которую можно защищать при напряжении 230 В.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки в закрытые шкафы.
• Рабочий температурный диапазон: от -20 C до +60 C - устойчив к колебаниям температуры в неотапливаемых помещениях и на открытых площадках.
• Функция температурной компенсации: да - внутренняя корректировка чувствительности теплового расцепителя исключает ложные срабатывания при изменении окружающей температуры.
• Обнаружение обрыва фазы: да - устройство отключается при потере одной из фаз, предотвращая перегрев двигателя.
• Способ монтажа: DIN-рейка - стандартная установка на рейку 35 мм, доступна также возможность крепления на монтажную плату.
• Исполнение: встраиваемое - корпус спроектирован для плотной вставки в щиты без внешних выступов.

Совместимость и монтаж

MP-32RHI-14-T2 КЭАЗ совместим со всеми контактными аппаратами серии OptiStart K. Для точной координации защиты рекомендуются таблицы типа 1 (полная защита) или типа 2 (частичная защита, допускается повреждение контактов, но без выхода из строя двигателя). Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Клеммы предназначены для проводов сечением до 16 мм2. Переключатель поворотного типа обеспечивает наглядное положение “ON/OFF” и визуальное определение причины отключения - механическая кнопка сброса после срабатывания.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Применение в промышленных системах подтверждает соответствие требованиям по электробезопасности. Индикация срабатывания - цветовая метка на рычаге и видимый статус электромагнитного расцепителя позволяют оперативно диагностировать причину отключения без дополнительных приборов.

Преимущества

• Высокая отключающая способность (100 кА) - обеспечивает безопасность даже в зонах с большими токами КЗ.
• Защита от обрыва фазы - снижает риск выхода двигателей из строя из-за однофазной работы.
• Температурная компенсация - стабильная работа при изменениях температуры окружающей среды.
• Видимая индикация срабатывания - легко определяется, произошло ли отключение из-за перегрузки или КЗ.
• Поддержка координации типа 1/2 с OptiStart K - упрощает проектирование и сертификацию систем управления.
• Гибкость монтажа - возможна установка как на DIN-рейку, так и на плату.
• Широкий выбор аксессуаров - возможно подключение дополнительных контактов, сигнализационных модулей, блокировочных устройств.

Ограничения применения

MP-32RHI-14-T2 КЭАЗ не предназначен для использования вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги и воздействия окружающей среды. Не применяется в качестве основного рубильника для частого ручного включения/выключения - он не рассчитан на частую коммутацию. Номинальный ток 14 А ограничивает применение только двигателями до 3 кВт при 230 В или ~5–6 кВт при 400 В. Не подходит для защиты цепей освещения или слаботочного оборудования - только для силовых цепей с двигательной нагрузкой.

Примеры использования

• Защита трехфазного насоса мощностью 4 кВт в системе водоснабжения.
• Контроль двигателя конвейера на пищевом производстве с напряжением 400 В.
• Щит управления вентиляцией в промышленном цеху с температурными колебаниями от -15 C до +50 C.
• Система автоматизации с использованием контактора OptiStart K - обеспечение координации типа 2 для минимизации простоев.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток двигателя не превышал 14 А - иначе будет происходить ложное срабатывание.
• При работе в условиях повышенной влажности или запылённости обязательно используйте герметичный шкаф - IP20 недостаточно для открытых мест.
• Для удобства обслуживания выбирайте модель с дополнительным контактом сигнализации - позволит удалённо отслеживать состояние автомата.
• Не путайте с обычными автоматами для освещения - MP-32RHI-14-T2 КЭАЗ специализирован именно для двигателей и имеет уникальную настройку по току КЗ (182 А).
• При первом включении после монтажа убедитесь, что переключатель находится в положении “ON”, а индикатор срабатывания не выдвинут - это значит, что ранее не было аварийных отключений.
