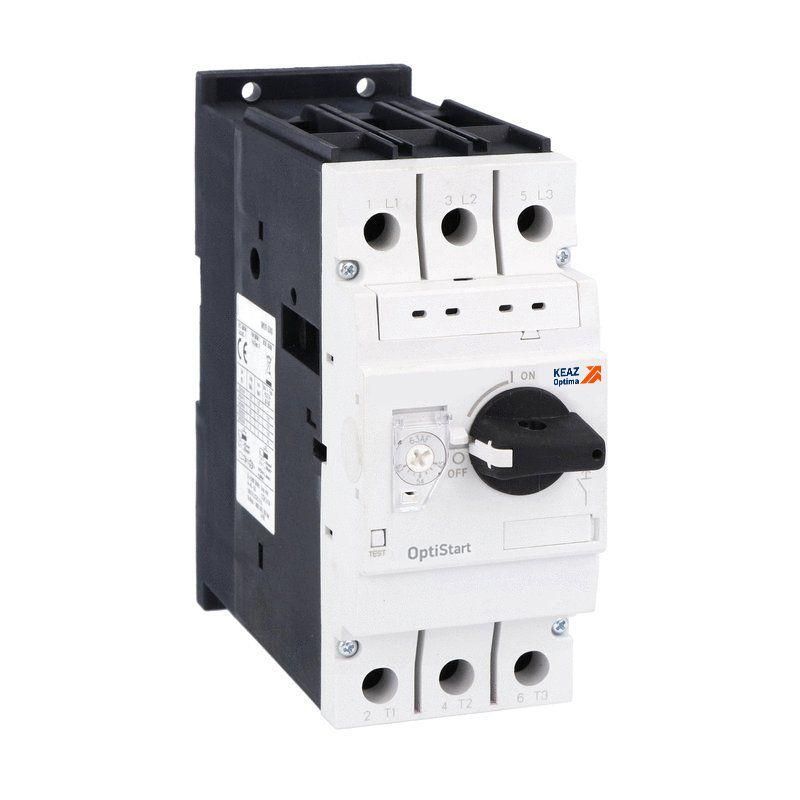

Выключатель автоматический OptiStart MP-63R-63-T2 | 348544 КЭАЗ

Автоматический выключатель MP-63R-63-T2 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он обеспечивает надёжную работу в промышленных системах с высокими токами и применяется там, где важна точная настройка защиты. Модель MP-63R-63-T2 совмещает прочную конструкцию, термомагнитный расцепитель и функции диагностики, что делает её удобной для монтажа и обслуживания.

Назначение и область применения

MP-63R-63-T2 используется для защиты трёхфазных электрических сетей с номинальным током до 63 А. Подходит для установки в распределительных щитах промышленного оборудования: станков, насосов, компрессоров, конвейеров и других устройств с высокой пусковой нагрузкой. Благодаря защите от обрыва фазы и перегрева, MP-63R-63-T2 особенно эффективен в условиях нестабильного питания или длительной работы под нагрузкой.

Технические характеристики

• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от короткого замыкания.
• Количество полюсов: 3 - для трёхфазных цепей.
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Диапазон настройки защиты от перегрузки: 45–63 А - можно настроить порог срабатывания в этом интервале под конкретную нагрузку.
• Уставка срабатывания при коротком замыкании: 819 А - мгновенное отключение при токах выше этого значения.
• Отключающая способность Icu 400 В: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 690 В - допустимо применение в сетях до этой величины, в том числе в промышленных системах 660 В.
• Номинальная коммутируемая мощность AC-3 400 В: 30 кВт - соответствует нагрузкам типичных асинхронных двигателей.
• Степень защиты IP20: предохраняет от контакта с внутренними частями и крупными предметами, но не защищён от пыли и воды - требует установки в закрытых щитах.
• Подключение: винтовые зажимы - надёжное, проверенное решение для медных кабелей.
• Чувствительность к обрыву фазы: да - при потере одной из фаз выключатель отключит цепь, предотвращая повреждение двигателя.
• Защита от перегрева: да - встроенная система контроля температуры корпуса снижает риск аварий при длительной работе.
• Конструкция: стационарная - устанавливается жёстко в шкаф, не предназначена для выдвижения или быстрого демонтажа.

Совместимость и монтаж

MP-63R-63-T2 монтируется на DIN-рейку шириной 35 мм, как большинство промышленных автоматов. Для подключения используйте кабели сечением 16–35 мм2 - винтовые зажимы рассчитаны на этот диапазон. Убедитесь, что момент затяжки соответствует рекомендациям производителя: переусердствовать нельзя - есть риск повредить контактные поверхности. Поскольку выключатель стационарный, его не следует использовать в местах, где требуется частый доступ или замена без отключения всей системы.

Безопасность и стандарты

MP-63R-63-T2 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение устройства в соответствии с инструкцией гарантирует соответствие нормам безопасности для промышленных объектов. Защита от обрыва фазы и перегрева дополнительно повышают уровень безопасности при эксплуатации электромоторов.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (45–63 А) позволяет точно адаптировать выключатель под реальную нагрузку.
• Высокая отключающая способность (50 кА) обеспечивает надёжность даже в сетях с большой короткозамкнутой мощностью.
• Функции защиты от обрыва фазы и перегрева снижают риск выхода из строя дорогостоящего оборудования.
• Известная надёжность бренда КЭАЗ - продукция прошла испытания в сложных промышленных условиях.

Ограничения применения

• IP20 не допускает использование вне закрытых щитов - не подходит для улицы, цехов с повышенной запылённостью или влажностью.
• Стационарная конструкция исключает возможность быстрой замены или выдвижения - требует отключения всего щита для сервиса.
• Не имеет визуального индикатора положения (ON/OFF) - необходимо внешнее указание или схема управления.
• Регулировка тока срабатывания требует специальных инструментов и знаний - не для домашнего использования.

Примеры использования

• Щит управления асинхронным двигателем 30 кВт на конвейере - MP-63R-63-T2 отключит цепь при перегрузке или обрыве фазы.
• Распределительный щит станции водоснабжения с насосами - защита от скачков тока и перегрева продлевает срок службы оборудования.
• Линии питания промышленных печей или нагревателей - стабильная работа при колебаниях сети благодаря точной настройке.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - это основа долгой службы.
• Настройку тока перегрузки выполняйте после определения рабочего тока нагрузки - лучше немного ниже максимума, чем выше.
• Если в вашей системе часто возникают импульсы тока (например, при пуске двигателей), убедитесь, что они не превышают 819 А - иначе возможны ложные срабатывания.
• Модель MP-63R-63-T2 от КЭАЗ хорошо зарекомендовала себя в сериях Optima - если вам нужна замена, она полностью взаимозаменяема с аналогичными изделиями этой линейки.
