Выключатель автоматический PRO.KVANT S1-1600H 3P 1250А 70кА в литом корпусе с электрон. расцеп. Контактор KV0000960 Legrand

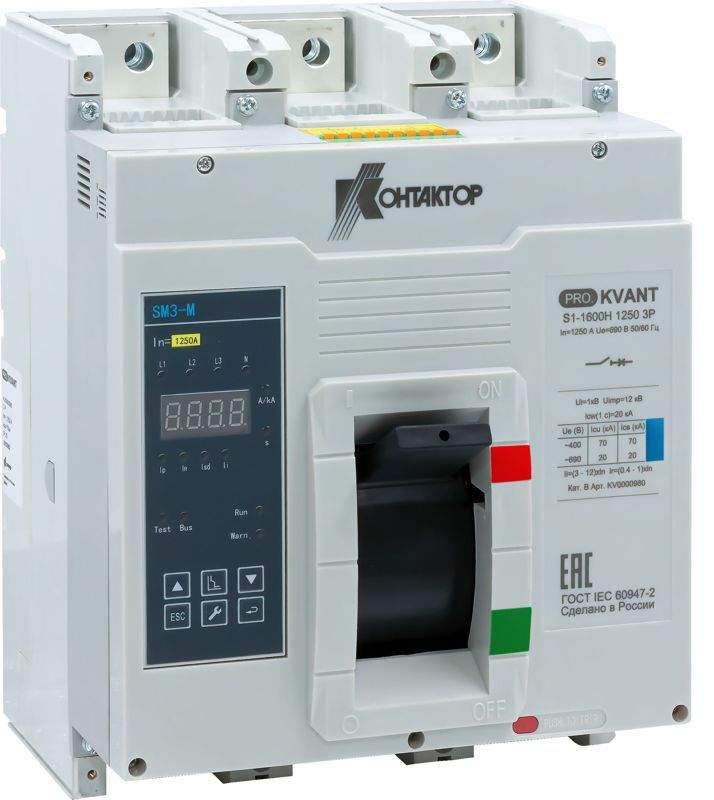

Автоматический выключатель S1-1600H 3P 1250A 70kA в литом корпусе с электронным расцепителем от бренда Контактор - это мощный коммутационный аппарат серии PRO.KVANT, предназначенный для защиты силовых цепей до 1250 А в условиях высоких токов короткого замыкания. Применяется в распределительных устройствах промышленных объектов, где важна точная настройка и надежность.

Назначение и область применения

S1-1600H 3P 1250A 70kA используется для защиты электрических сетей от перегрузок и коротких замыканий. Подходит для установки в комплектных распределительных устройствах (НКУ), ячейках КРУ, щитах главного распределительного пункта. Обеспечивает безопасную работу оборудования в энергоёмких системах: промышленные линии, насосные станции, системы вентиляции, конвейеры, сварочные установки.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Фазность: 3P (трёхполюсный)
• Номинальный ток: 1250 A
• Кратковременная отключающая способность: 70 кА
• Тип расцепителя: электронный - позволяет гибко настраивать пороги срабатывания по току и времени
• Конструкция: литой корпус - обеспечивает механическую прочность и герметичность
• Серия: PRO.KVANT
• Производитель: Контактор Ульяновск

Совместимость и монтаж

S1-1600H 3P 1250A 70kA совместим со штангами и направляющими стандартных НКУ, соответствует ГОСТ Р 50030.2. Монтаж осуществляется на DIN-рейку или фиксируется в сборочных рамах через специальные крепления. Для подключения используются болтовые зажимы - допускается присоединение медных шин и кабелей сечением до 4×240 мм2. Электронный расцепитель требует внешнего питания (обычно 24–240 В переменного/постоянного тока), которое подаётся от встроенного блока или внешнего источника.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для применения в российских промышленных проектах. Конструкция исключает самопроизвольное отключение при вибрациях и ударах. Литой корпус защищает внутренние элементы от воздействия окружающей среды, что повышает долговечность в агрессивных условиях.

Преимущества

• Электронный расцепитель даёт возможность точно задавать времятоковые характеристики - минимизирует ложные срабатывания и повышает селективность защиты
• Литой корпус устойчив к механическим нагрузкам, влаге и химическим воздействиям - снижает риск отказа в сложных условиях
• Поддерживается российским производителем - доступны запчасти, ремонт и техническая помощь от АО “Контактор”
• Гарантия и сервисная поддержка - отличается от импортных аналогов, которые часто имеют длительные сроки поставки деталей

Ограничения применения

S1-1600H 3P 1250A 70kA не предназначен для бытовых или маломощных объектов - избыточен по токовым параметрам. Не работает без внешнего питания для электронного расцепителя - при отключении напряжения управления он теряет функциональность (не отключится при аварии, если питание расцепителя пропало). Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на частый ручной контроль.

Примеры использования

• Защита главного входа в промышленном цехе с мощностью более 800 кВт
• Коммутирующий аппарат перед преобразователями частоты на конвейерной линии
• Главный выключатель в распределительном пункте тепловой электростанции
• Щитовая в водозаборной станции - благодаря литому корпусу выдерживает повышенную влажность

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - 1250 А требует шины или кабель с площадью сечения ≥ 240 мм2
• Обязательно подключите питание к электронному расцепителю - без него устройство будет работать как обычный рубильник
• Настройте токи срабатывания (I_g, t_g) согласно схеме координации защиты - чтобы не было ложных отключений соседних участков
• Избегайте установки рядом с источниками сильных помех - электроника чувствительна к радиочастотным интерференциям
• Запросите документацию от АО “Контактор”: там есть таблицы селективности и графики отключения для модели S1-1600H
