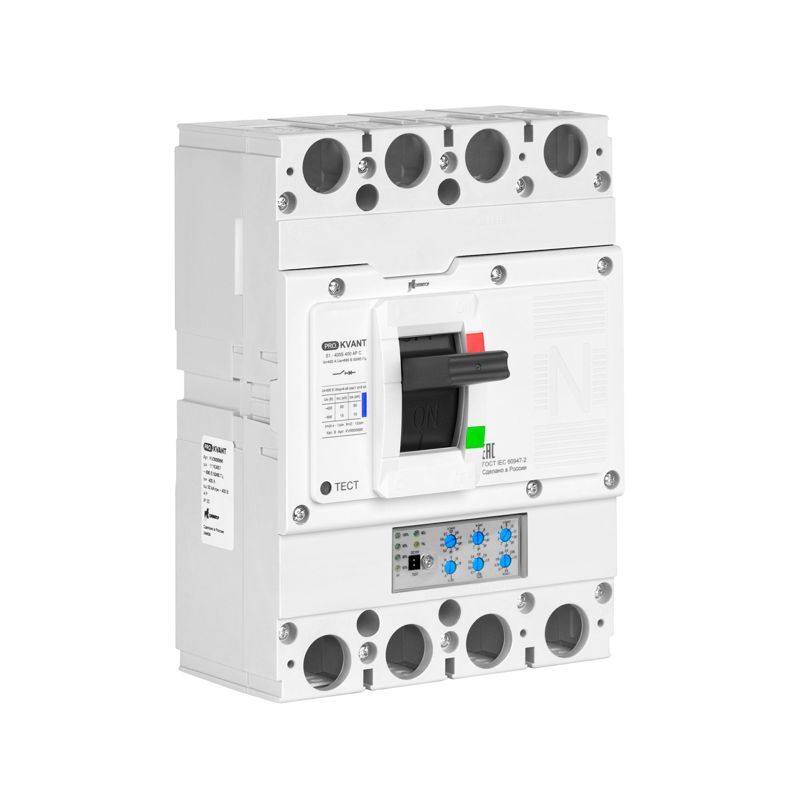

Выключатель автоматический PRO.KVANT S1-400S 4P C 400А 50кА в литом корпусе с электрон. расцеп. Контактор KV0000990 Legrand

Автоматический выключатель S1-400S 4P 400A 50kA C в литом корпусе с электронным расцепителем от бренда Контактор - это надежный коммутационный аппарат для защиты мощных электрических цепей в промышленных объектах. Модель из серии PRO.KVANT предназначена для установки в распределительных щитах и НКУ, обеспечивая точную защиту от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель S1-400S используется для защиты силовых цепей переменного тока напряжением до 690 В. Он применяется в системах распределения электроэнергии на предприятиях: на участках с крупногабаритным оборудованием, в центрах управления, на конвейерах, насосных станциях и других объектах с высокой нагрузкой. Подходит для установки в комплектные распределительные устройства (НКУ) благодаря компактному литому корпусу.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Число полюсов: 4P (четырехполюсный)
• Номинальный ток: 400 А
• Кратковременная отключающая способность: 50 кА
• Характеристика расцепления: C (реагирует на токи 5–10 кратном номинале)
• Тип расцепителя: электронный (настраиваемый, с возможностью выбора порогов защиты)
• Изготовитель: серия PRO.KVANT от АО “Контактор”

Совместимость и монтаж

S1-400S рассчитан на монтаж в шкафы и ящики НКУ с соответствующими направляющими. Для фиксации используется стандартная DIN-рейка 35 мм. Электронный расцепитель требует подключения внешнего питания (обычно 24 В постоянного тока или 230 В переменного) - проверьте наличие источника питания перед установкой. Клеммы для подвода проводов рассчитаны на медные жилы сечением до 185 мм2. Обязательно соблюдайте момент затяжки контактов, указанный в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель S1-400S соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с нормами РФ для промышленных энергообъектов. Сертифицирован для работы в условиях температур от -25C до +60C и относительной влажности до 95% при отсутствии конденсата.

Преимущества

• Электронный расцепитель позволяет гибко настроить время и ток срабатывания - повышает селективность защиты в сложных сетях.
• Литой корпус обеспечивает повышенную механическую прочность и герметичность, снижает риск повреждений при монтаже и эксплуатации.
• Поддерживается российским производителем - доступны запчасти, ремонт и техническая помощь через АО “Контактор”.
• Серия PRO.KVANT оптимизирована под условия российской инфраструктуры: устойчивость к колебаниям сети, пыли и перепадам температур.

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является устройством управления, только защиты.
• Электронный расцепитель требует внешнего источника питания; при его отключении функция защиты сохраняется, но настройки и диагностика недоступны.
• Максимальный рабочий ток - 400 А. Для больших нагрузок требуется более мощная модель (например, S1-630).
• Не рекомендован для установки в местах с постоянным воздействием химически активных паров или солевых аэрозолей без дополнительной защиты.

Примеры использования

• Главный входной автомат в промышленном щите цеха с несколькими двигателями и сварочными аппаратами.
• Защита питающей линии для системы кондиционирования на складском комплексе.
• Распределительный автомат в зоне технологического оборудования с высокими пусковыми токами (конвейеры, прессы).

Практические советы

• Перед установкой проверьте соответствие номинала автомата S1-400S расчетному току защищаемой цепи - не допускайте длительной работы выше 80% от 400 А.
• При использовании электронного расцепителя обязательно подключите источник питания - даже если он не влияет на основную защиту, без него невозможно считывать данные и менять настройки.
• Для обслуживания используйте только оригинальные комплектующие от Контактор - совместимость с другими брендами не гарантируется.
• При монтаже в многополюсных схемах убедитесь, что все полюса подключены правильно - особенно важно при наличии нулевого провода в четырехпроводной системе TN-S.
