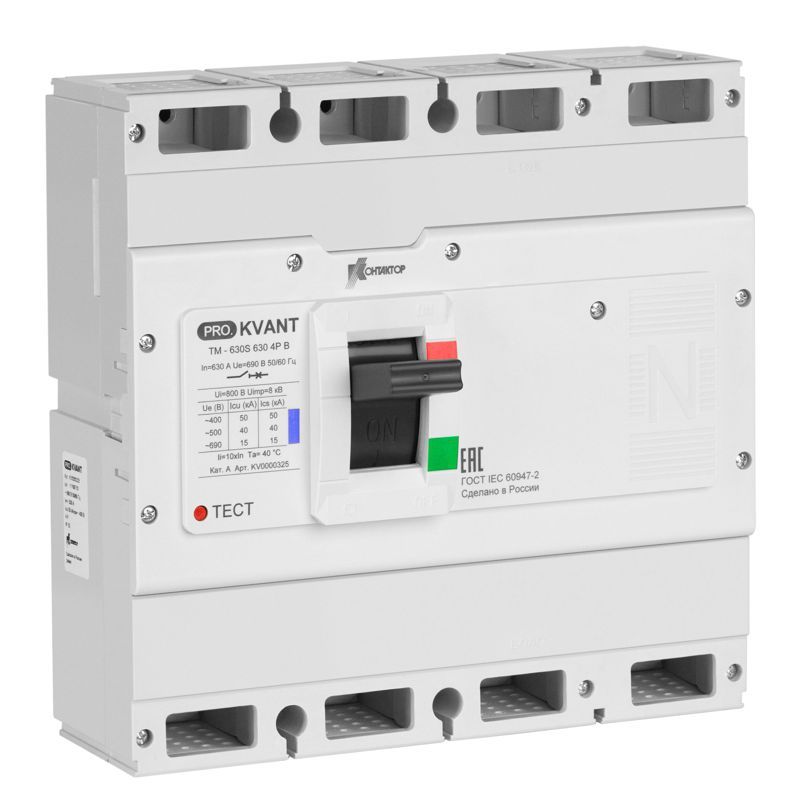

Выключатель автоматический PRO.KVANT TM-630S 4P C 400А 50кА в литом корпусе с термомагнит. расцеп. Контактор KV0000321 Legrand

Автоматический выключатель 4P 400A 50kA C TM-630S в литом корпусе с термомагнитным расцепителем от бренда Контактор - это надежный коммутационный аппарат для защиты мощных цепей в промышленных установках. Артикул kv0000321 относится к серии PRO.KVANT, созданной для российских условий эксплуатации.

Назначение и область применения

Автоматический выключатель 4P 400A 50kA C TM-630S предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в качестве главного вводного автомата или на ответвлениях крупных потребителей: промышленных станков, систем вентиляции, конвейеров, трансформаторных подстанций и распределительных щитов НКУ. Подходит для постоянной работы в условиях повышенной нагрузки и частых пусков оборудования.

Технические характеристики

• Число полюсов: 4P - защита всех фаз и нулевого провода одновременно
• Номинальный ток: 400 A - максимальная длительно допустимая нагрузка
• Кратковременная отключающая способность: 50 kA - способен безопасно отключить ток короткого замыкания до 50 тысяч ампер
• Характеристика расцепителя: C - срабатывает при токах 5–10 кратном от номинала, оптимальна для двигателей и освещения с пусковыми токами
• Конструкция: литой корпус - прочная герметичная оболочка, устойчивая к механическим повреждениям и внешним воздействиям
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную от быстрого КЗ
• Серия: PRO.KVANT - российская серия, адаптированная под ГОСТ и условия эксплуатации в РФ

Совместимость и монтаж

Аппарат совместим со штангами и DIN-рейками стандарта EN 60715. Монтаж осуществляется в сборочные щиты типа НКУ (нормированные комплектные устройства) с достаточным свободным пространством вокруг. Для подключения используются болтовые зажимы - рекомендуется момент затяжки согласно паспорту изделия. Выключатель 4P требует места для трехфазного и нулевого проводника; не применяется в однофазных сетях без необходимости отключения N-проводника.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и международным стандартом IEC 60947-2. Сертифицирован для использования в электроустановках напряжением до 690 В переменного тока. Соответствует нормам безопасности для промышленных объектов в России. Гарантия предоставляется АО “Контактор” при соблюдении правил монтажа и эксплуатации.

Преимущества

• Литой корпус обеспечивает долговечность и защищённость внутренних механизмов от пыли, влаги и ударов
• Термомагнитный расцепитель даёт точную и быструю реакцию как на медленные перегрузки, так и на внезапные КЗ
• Высокая отключающая способность (50 кА) позволяет использовать устройство даже в местах с большой токовой составляющей КЗ
• Российское производство - доступные запчасти, сервис и соответствие локальным нормам проектирования
• Стандартный форм-фактор - легко заменяется аналогами из серии PRO.KVANT при ремонте

Ограничения применения

• Не предназначена для управления нагрузкой - только для защиты
• Не следует использовать в средах с взрывоопасными газами или пылью без дополнительной защиты
• Максимальная температура окружающей среды - +40 C; при более высоких значениях требуется снижение номинального тока
• Не подходит для частого ручного включения/выключения - рассчитан на аварийное отключение, а не на оперативное управление
• Требуется проверка состояния контактов каждые 2–3 года при интенсивной эксплуатации

Примеры использования

• Главный ввод в промышленный цех с мощностью до 280 кВт
• Защита питающего кабеля от трансформатора 630 кВА
• Щитовая автоматики на конвейерной линии с несколькими двигателями
• Распределительный пункт на заводе с высокой вероятностью возникновения КЗ

Практические советы

• Перед установкой проверьте расчетный ток КЗ в вашей сети - он не должен превышать 50 кА
• Используйте только кабель с сечением, соответствующим 400 А (обычно 1×185–2×150 мм2, зависит от материала и прокладки)
• При монтаже в щите оставьте минимум 10 см свободного пространства сверху и сбоку для теплоотвода
• Не закручивайте силовые клеммы слишком сильно - это может повредить контактные поверхности
• При замене старого аппарата - сравнивайте не только ток и класс отключения, но и габариты, чтобы не нарушить компоновку щита
• Артикул kv0000321 - единственный в серии с этими параметрами; другие модели PRO.KVANT имеют другую номинальную мощность или тип расцепителя
