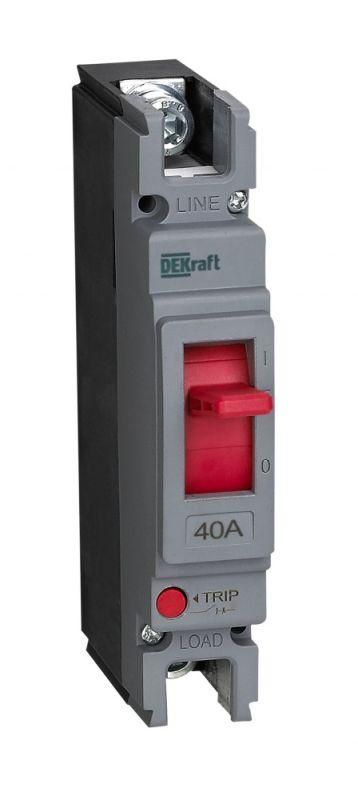

Выключатель автоматический 1п 40А 20кА ВА-301 DEKraft 28010DEK APC

Автоматический выключатель 1P 40A 20кА от DEKraft (арт. 28010dek) предназначен для защиты однополюсных электрических цепей от перегрузок и коротких замыканий. Применяется в системах распределения электроэнергии напряжением до 400 В, особенно там, где требуется надежная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель 1P 40A 20кА используется для защиты однофазных нагрузок в сетях переменного тока 50 Гц с напряжением до 400 В. Он обеспечивает безопасную работу оборудования за счет быстрого отключения при аварийных ситуациях - перегреве проводки или сверхтоке при КЗ.

Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), а также в распределительных шкафах на промышленных, жилых и транспортных объектах. Часто служит вводным, секционным или групповым аппаратом в системах питания.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям и внешней среде.
• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания.
• Число полюсов: 1 - управление одной фазой сети, подходит для однофазных потребителей.
• Отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до этой величины без выхода из строя.
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартному трехфазному питанию 230/400 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от долгих перегрузок и магнитную - от внезапных КЗ.
• Конструктивное исполнение: стационарное - не предназначено для демонтажа без инструментов; закрепляется жестко на плате.
• Способ монтажа: на монтажную плиту - крепится болтами прямо на печатную плату или металлический основание внутри шкафа.
• Привод: ручной - включение и отключение осуществляются вручную через рычаг.
• Защита IP20: предохраняет от контакта с внутренними деталями пальцами и предметами более 12 мм, но не защищена от воды и пыли.
• Дополнительный расцепитель: независимый минимального напряжения - позволяет удаленно отключить выключатель при снижении напряжения ниже установленного порога (например, при проседании сети).
• Гарантия: 60 месяцев - официально подтвержденный срок службы при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель 1P 40A 20кА рассчитан на монтаж на специально подготовленную монтажную плату. Для правильной установки необходимо использовать отверстия под крепежные болты, указанные в чертежах производителя. Подключение проводов выполняется к верхним зажимам - вход, нижние - выход. Убедитесь, что площадка для монтажа имеет достаточную жесткость и теплоотдачу.

Не рекомендуется применять этот аппарат в модульных DIN-рейках - он не совместим со стандартными направляющими. Также важно проверить соответствие сечения подключаемых проводов допустимому значению для 40 А (обычно 6–10 мм2 медных).

Безопасность и стандарты

Изделие соответствует требованиям международных норм для автоматических выключателей в условиях промышленного и гражданского использования. Серия ВА-300 прошла сертификацию на соответствие безопасности и надежности в соответствии с ГОСТ Р 50030.2 и IEC 60947-2.

IP20 обеспечивает базовый уровень защиты от случайного прикосновения к токоведущим частям, однако не гарантирует защиту от влаги или пыли - поэтому использование вне закрытых шкафов запрещено.

Преимущества

• Высокая отключающая способность (20 кА) делает аппарат подходящим даже для мощных распределительных систем с большим потенциальным КЗ.
• Термомагнитный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от импульсных скачков тока.
• Наличие независимого расцепителя минимума напряжения позволяет реализовать системы управления и сигнализации - например, отключение при отказе генератора или аварийном падении напряжения.
• Литой корпус увеличивает механическую прочность и исключает доступ к внутренним компонентам после сборки - повышает безопасность обслуживания.
• Длительная гарантия (5 лет) говорит о уверенности производителя в долговечности конструкции.

Ограничения применения

• Не для установки на DIN-рейку - требует жесткого крепления на плату, что усложняет замену в готовых шкафах.
• IP20 не допускает эксплуатацию во влажных помещениях, на улице или в местах с повышенной запыленностью без дополнительной защиты в виде корпуса.
• Один полюс - нельзя использовать для защиты двухфазных или трёхфазных цепей без параллельного применения нескольких аппаратов.
• Не предназначен для частого оперирования (более 10 раз в день) - оптимально для редкого ручного отключения или аварийного срабатывания.

Примеры использования

• Вводной автомат в ГРЩ многоквартирного дома для защиты этажной группы освещения и розеток.
• Распределительный аппарат в промышленном шкафе для питания одного станка с двигателем 3–5 кВт.
• Цепь управления насосной станцией, где необходима функция отключения при падении напряжения ниже 180 В.
• Электрооборудование железнодорожных вокзалов, метрополитенов - в контролируемых, сухих и закрытых помещениях.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля соответствовало номинальному току 40 А - недостаточно сечения вызывает нагрев и риск возгорания.
• При использовании независимого расцепителя убедитесь, что источник управления напряжением (например, реле контроля) работает стабильно и имеет ту же частоту (50 Гц).
• Не используйте автоматический выключатель 1P 40A 20кА в качестве единственной защиты для цепей с высокой пусковой токовой нагрузкой (например, крупные двигатели) - нужна дополнительная координация с предохранителем или МПФ.
• При замене старого аппарата - сравнивайте тип крепления и расположение выводов. Этот вариант не является универсальной заменой для DIN-устройств.
• Обязательно сохраните документацию производителя - она содержит графическое оформление контактных зон и данные для расчета теплового режима.
