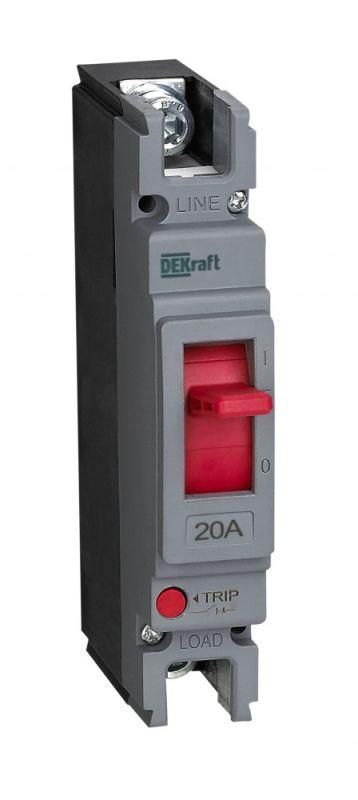

Выключатель автоматический 1п 20А 20кА ВА-301 DEKraft 28004DEK APC

Автоматический выключатель силовой 1P 20A 20кА от DEKraft (арт. 28004dek) предназначен для защиты однополюсных электрических цепей от перегрузок и коротких замыканий. Устройство относится к серии ВА-300 и рассчитано на работу в системах с напряжением до 400 В, часто используется в щитах распределения электроэнергии.

Назначение и область применения

Автоматический выключатель силовой 1P 20A 20кА обеспечивает защиту однофазных нагрузок в распределительных устройствах. Он применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ) и аналогичных комплектах. Подходит для установки на объектах различного типа: промышленных предприятиях, жилых зданиях, транспортных узлах и энергообъектах.

Технические характеристики

• Тип изделия: автоматический выключатель в литом корпусе
• Номинальный ток: 20 А
• Число полюсов: 1
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь при максимальном токе КЗ до 20 тысяч ампер
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных скачков тока
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа
• Подключение силовой цепи: болтовое - провода фиксируются гайками, надёжно, но требуют точного момента затяжки
• Конструкция: стационарный - не предназначены для выдвижения или быстрого демонтажа
• Способ монтажа: на монтажную плату - крепление через отверстия в основании, не на DIN-рейку
• Элемент управления: рычажковый - удобен для визуальной проверки положения (вкл./выкл.)
• Дополнительный расцепитель: независимый минимального напряжения - позволяет удалённо отключить аппарат при снижении напряжения ниже заданного уровня
• Привод: ручной - управление осуществляется вручную, без автоматического привода
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 1P 20A 20кА устанавливается исключительно на монтажную плиту - не совместим с DIN-рейкой. Для монтажа требуется подготовить отверстия под крепёжные болты согласно габаритным чертежам. Болтовые контакты требуют предварительной зачистки проводов и соблюдения усилия затяжки (не указано, рекомендуется следовать руководству производителя). Наличие независимого расцепителя позволяет подключить внешний сигнал от контроллера или системы безопасности для дистанционного отключения. Монтаж допускается только в помещениях с постоянной температурой и отсутствием воздействия воды, масла и пыли - благодаря IP20 устройство нельзя использовать вне шкафа.

Безопасность и стандарты

Изделие соответствует требованиям к автоматическим выключателям для распределительных сетей переменного тока 50 Гц. Применение в составе ГРЩ и ВРУ регламентируется нормами ПУЭ. Серия ВА-300 прошла испытания на коммутационную стойкость и термическую устойчивость при токе КЗ до 20 кА. Отключение происходит в соответствии с классом B/C - типичным для промышленных применений.

Преимущества

• Высокая отключающая способность (20 кА) делает её подходящей для мест с высокими токами КЗ - например, рядом с мощными трансформаторами
• Литой корпус обеспечивает механическую прочность и долгий срок службы даже в условиях вибраций
• Наличие независимого расцепителя минимум напряжения даёт возможность интеграции в системы аварийного отключения
• Рычажковый механизм легко определяет состояние - видно визуально, даже в плохо освещённых щитах
• Гарантия 5 лет указывает на уверенность производителя в надёжности конструкции

Ограничения применения

• Не для установки на DIN-рейку - требует специализированной монтажной платы
• Защита IP20 запрещает использование во влажных, пыльных или открытых средах - обязательно помещение в закрытый шкаф
• Отсутствие модульной конструкции - невозможно заменить только часть аппарата, нужна полная замена
• Не имеет функции дифференциального тока - не защищает от утечек на землю, для этого нужны отдельные УЗО
• Ручной привод - не поддерживает автоматическое включение после срабатывания

Примеры использования

• Вводной автомат в ГРЩ многоквартирного дома, защищающий всю внутреннюю сеть от КЗ
• Секционный выключатель между двумя источниками питания в промышленном цехе
• Распределительный аппарат перед группой станков с питанием 220 В
• Цепь управления насосной станцией с возможностью дистанционного отключения по сигналу от SCADA

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - 20 А соответствует медному проводу сечением не менее 2,5 мм2
• Обязательно используйте изоляторы и защитные крышки при работе с болтовыми контактами - риск поражения током существует при обслуживании под напряжением
• При использовании независимого расцепителя убедитесь, что сигнал на него подаётся только при необходимости отключения - случайное срабатывание может вызвать простои
• Не путайте этот аппарат с модульными автоматами - он крупнее, тяжелее и требует другого типа крепления
• Для комплексной защиты цепи с UZO - параллельно установите устройство защитного отключения, так как данный автомат не реагирует на токи утечки
