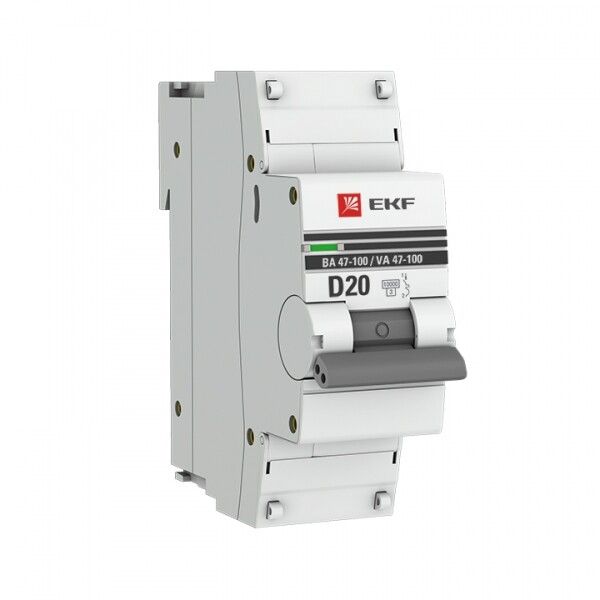

Автоматический выключатель 1P 20А (D) 10kA ВА 47-100 PROxima | mcb47100-1-20D-pro EKF

Автоматический выключатель ВА 47-100 PROxima EKF (D) - однополюсный коммутационный аппарат для защиты бытовых и общественных электросетей от перегрузок и коротких замыканий. Артикул mcb47100-1-20d-pro рассчитан на ток 20 А и подходит для установки на DIN-рейку в распределительных щитках.

Назначение и область применения

Автоматический выключатель ВА 47-100 PROxima EKF (D) предназначен для защиты однофазных цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Он защищает проводку от повреждений при перегрузке и коротком замыкании. Применяется в жилых домах, офисах, школах, магазинах - там, где требуется надёжная защита групповых линий освещения, розеток и маломощного оборудования.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - подходит для нагрузок с высоким пусковым током (например, двигатели, компрессоры, сварочные аппараты)
• Количество полюсов: 1
• Количество модулей: 1,5 - занимает 1,5 ширины стандартной DIN-рейки
• Поперечное сечение провода: 1–35 мм2 - совместим с медными проводами от тонких до мощных
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, уменьшая риск повреждения оборудования
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищён от воды и пыли
• Рабочая температура: от –10 C до +50 C - подходит для установки в неотапливаемых помещениях, но не на улице
• Частота: 50 Гц - только для сетей переменного тока
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, а не прямо на оборудовании
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Удобный двухпозиционный зажим позволяет фиксировать устройство одним движением - достаточно вставить его в рейку и защёлкнуть. Для подключения используются винтовые клеммы, доступ к которым закрывается пластиковой крышкой - она же служит местом для пломбы. Глубина монтажа составляет 45 мм, поэтому важно проверить свободное место внутри щита. Подключение проводов допускается сечением от 1 до 35 мм2. Нельзя использовать с постоянным током (DC).

Безопасность и стандарты

Автоматический выключатель ВА 47-100 PROxima EKF (D) соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Пластиковая крышка на клеммах исключает случайный контакт с токоведущими частями после монтажа.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше минимального порога для современных сетей
• Характеристика D - идеальна для запуска двигателей и других устройств с высоким пусковым током
• Класс 3 токоограничения - минимизирует тепловую и электромагнитную нагрузку на проводку
• Надёжная система фиксации на DIN-рейке - ускоряет монтаж и исключает люфт
• Длительная гарантия (7 лет) - указывает на качество сборки и материалов

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Подходит только для переменного тока (AC); нельзя применять в цепях постоянного тока
• Максимальная рабочая температура +50 C - не рекомендуется для установки рядом с нагревательными элементами или в плохо вентилируемых щитах
• Однополюсное исполнение - требует наличия отдельного рубильника или другого аппарата для полного отключения сети
• Не используется для защиты силового оборудования напрямую - предназначен для групповых линий, а не для питания машин или насосов

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение светильников в коридоре, туалете, кладовой
• Щиток в гараже для защиты линии с компрессором или сварочным аппаратом
• Распределительный щит многоквартирного дома - как часть системы защиты этажных линий

Практические советы

• Выбирая автомат ВА 47-100 PROxima EKF (D), убедитесь, что сечение кабеля в вашей линии соответствует 1–35 мм2 - слишком тонкий провод может перегреться даже при номинальном токе
• Если вы используете оборудование с высоким пусковым током (дрель, холодильник, насос), именно характеристика D здесь будет правильным выбором - вместо C или B
• Проверьте глубину вашего щита: 45 мм - это минимум; если он меньше, возможны проблемы с закрытием крышек или фиксацией
• После монтажа всегда закрывайте клеммы пластиковой крышкой - это не просто формальность, а важный элемент безопасности
• Для систем с несколькими автоматами - соблюдайте порядок: более ответственные линии (водонагреватель, кондиционер) лучше располагать ближе к входу, а менее значимые - дальше
