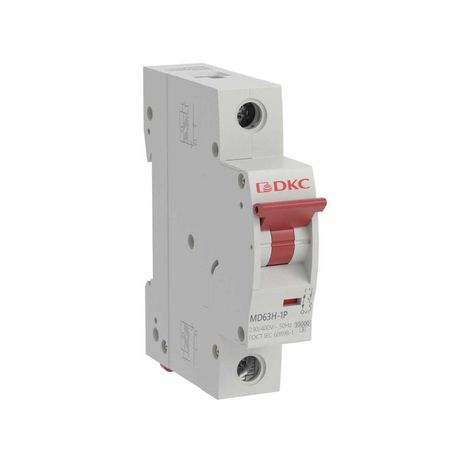

Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка D, 20А | MD63H-1PD20 DKC ДКС

Автоматический выключатель YON MAX MD63H-1PD20 - это однополюсный модульный аппарат для защиты электропроводки от перегрузок и коротких замыканий в бытовых и общественных сетях 230 В переменного тока. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

Автоматический выключатель YON MAX MD63H-1PD20 предназначен для защиты однофазных цепей с рабочим напряжением до 230 В. Он обеспечивает надёжную защиту от длительной перегрузки и сверхтоков при коротком замыкании. Подходит для установки в квартирных, частных и общественных распределительных щитах: жилые дома, коттеджи, офисы, магазины, школы, больницы.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Номинальное напряжение: 230 В - оптимальное напряжение сети для работы;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, насосы, компрессоры);
• Количество полюсов: 1 - защищает только фазный провод; нейтраль коммутируется совместно;
• Род тока: переменный (AC), 50 Гц - соответствует стандартным сетям России и стран СНГ;
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Сечение провода: до 16 мм2 - позволяет подключать медные провода этого сечения;
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм;
• Глубина монтажа: 69,9 мм - требует достаточного места внутри шкафа;
• Рабочий диапазон температур: от –10 C до +45 C - не рекомендуется установка в неотапливаемых помещениях с зимними минусами;
• Степень загрязнения: 3 - допустимо использование в условиях умеренного загрязнения (пыль, конденсат).

Совместимость и монтаж

Автоматический выключатель YON MAX MD63H-1PD20 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 16 мм2. Обратите внимание: устройство имеет коммутируемый нейтральный проводник - значит, он размыкает как фазу, так и ноль одновременно. Это важно при проектировании систем с требованиями к отключению всех проводников (например, по нормам ПУЭ для некоторых помещений). Убедитесь, что глубина шкафа позволяет вместить 70 мм корпуса устройства.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция обеспечивает механическую и тепловую стабильность при работе в пределах заявленных параметров. Наличие коммутируемого нулевого контакта повышает уровень безопасности при обслуживании цепей.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных аварийных режимах;
• Характеристика D - идеально подходит для защиты оборудования с высокими пусковыми токами (электромоторы, насосы, холодильники);
• Коммутируемый нейтраль - снижает риск поражения током при ремонте, поскольку полностью разрывает цепь;
• Модульная конструкция - легко интегрируется в стандартные щиты и сочетается с другими устройствами серии YON Max;
• Известный бренд DKC/YON - продукция проверена в реальных условиях эксплуатации в России и СНГ.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых местах;
• Не работает при температурах ниже –10 C - запрещено монтирование в неотапливаемых чердачных или подвальных помещениях без обогрева;
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока;
• Не является УЗО - не защищает от утечек тока на землю; требуется дополнительная установка дифференциального автомата или УЗО при необходимости.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер);
• Отключение питания насоса или компрессора в системе водоснабжения;
• Щитовая группа в торговом центре для питания светового оборудования с высокими пусковыми токами;
• Автоматическая защита входной линии в коттедже перед группой УЗО.

Практические советы

• Выбирая автомат YON MAX MD63H-1PD20, убедитесь, что ваша сеть действительно требует характеристики D - для обычных освещения и розеток чаще применяют тип C;
• Проверьте глубину вашего распределительного щита: 70 мм - это больше, чем у многих бюджетных моделей;
• Если в цепи есть чувствительная электроника (LED-освещение, контроллеры), лучше параллельно установить УЗО - этот автомат не защищает от утечек;
• При сборке щита используйте качественные провода сечением не более 16 мм2 - превышение может вызвать нагрев и выход из строя контактных площадок;
• MD63H-1PD20 совместим с другими изделиями серии YON Max - можно собирать унифицированные щиты без проблем с совмещением модулей.
