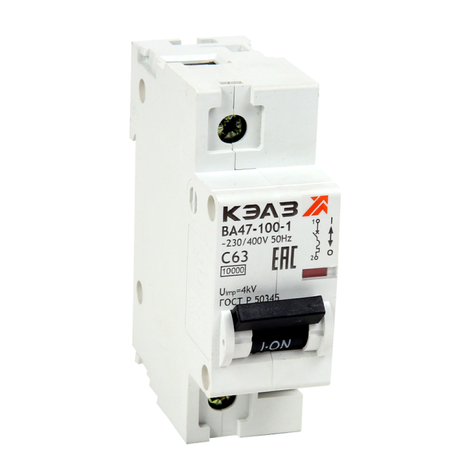

Выключатель автоматический модульный 1п D 20А 10кА ВА47-100-1D20-УХЛ3 КЭАЗ 318094

Автоматический выключатель ВА47-100-1D20-УХЛ3 от КЭАЗ - однополюсный устройство для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку, рассчитан на работу в суровых условиях и применяется там, где важна надежность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-1D20-УХЛ3 предназначен для защиты электрических цепей напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, защищает провода и оборудование от повреждений при перегрузках и коротких замыканиях. Также позволяет вручную включать и отключать цепь - например, при обслуживании или аварийных ситуациях.

Подходит для использования в распределительных щитах жилых домов, офисов, малых производственных объектов, систем освещения, насосов, вентиляторов и другого оборудования с умеренной пиковой нагрузкой.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 1 - управляет одной фазой сети.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: D - предназначена для защиты цепей с высокими пусковыми токами (например, двигатели, трансформаторы, мощные светильники).
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети.
• Номинальное напряжение изоляции: 230 В - уровень изоляционной безопасности между контактами и корпусом.
• Сечение проводника: 2,5–35 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Модульная ширина: 1,5 модуля - занимает 1,5 стандартных модулей на DIN-рейке (≈27 мм).
• Глубина монтажа: 71 мм - требуемое свободное пространство за щитом для правильной установки.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды - используется внутри закрытых щитов.
• Рабочая температура: от –60 C до +40 C - работает даже в холодных помещениях, таких как неотапливаемые склады или уличные щитовые.
• Частота: 50 Гц - оптимизирован для сетей стран СНГ.
• Класс токоограничения: 3 - снижает энергию короткого замыкания, что увеличивает срок службы других элементов цепи.
• Категория перенапряжения: IV - соответствует требованиям для установки на входе в здание или в местах с высоким риском скачков напряжения.

Совместимость и монтаж

Выключатель ВА47-100-1D20-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используются винтовые зажимы, которые принимают провода сечением от 2,5 до 35 мм2. Перед монтажом проверьте соответствие сечения провода и плотность затяжки - недостаточно затянутый контакт вызывает нагрев, слишком сильная затяжка - деформирует зажим.

Из-за глубины монтажа 71 мм необходимо предусмотреть достаточное пространство за щитом. Не рекомендуется устанавливать рядом с источниками тепла или в местах с повышенной влажностью - IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК/ГОСТ Р 50345 и имеет класс токоограничения 3, что гарантирует снижение энергии короткого замыкания. Категория перенапряжения IV делает его подходящим для установки на вводе в помещение. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных внутренних помещениях без значительного количества проводящей пыли или конденсата.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает надёжную защиту даже при серьёзных авариях.
• Характеристика D - идеально подходит для двигателей и оборудования со сложными пусковыми режимами.
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях и на территории с суровым климатом.
• Функциональность при минимальной цене - часть бюджетной серии от КЭАЗ, сохраняет основные функции защиты без лишней стоимости.
• Простота монтажа - совместим со всеми типами стандартных DIN-щитов.

Ограничения применения

• Не предназначен для использования вне закрытых щитов - степень защиты IP20 исключает применение во влажных, запылённых или открытых условиях.
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц.
• Не следует использовать для защиты светодиодных преобразователей или чувствительной электроники - характеристика D слишком “медленная” для них; лучше выбрать B или C.
• Запрещено превышать номинальный ток 20 А - использование с большей нагрузкой приведёт к преждевременному выходу из строя.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Автоматическое отключение питания однофазного насоса или вентилятора.
• Щитовая на даче или в ангаре с холодным зимним климатом.
• Обеспечение защиты силового контура для старого оборудования с высоким пусковым током - например, компрессора или точечной сварки.

Практические советы

• Выбирая этот автомат вместо более дорогих аналогов, помните: он создан для базовой защиты. Для ответственного оборудования (серверы, медицинские устройства) используйте автоматы с характеристикой B/C и лучшей степенью защиты.
• Проверяйте соответствие сечения провода перед подключением - особенно важно при использовании многожильных проводов: они должны быть правильно подготовлены (обжаты наконечниками при необходимости).
• Настройка автомата невозможна - он не регулируемый. Его параметры заданы производителем и не меняются.
• Если планируете групповое использование нескольких автоматов - учтите, что каждый занимает 1,5 модуля. Это влияет на выбор размера щита.
• Для удобства диагностики отметьте место установки на крышке щита - например, «розетки кухни» или «двигатель вентиляции».
