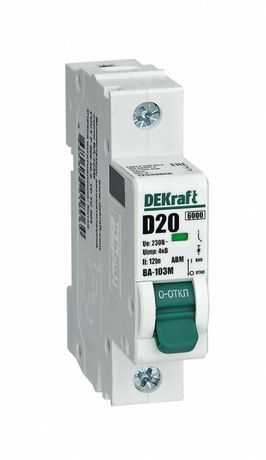

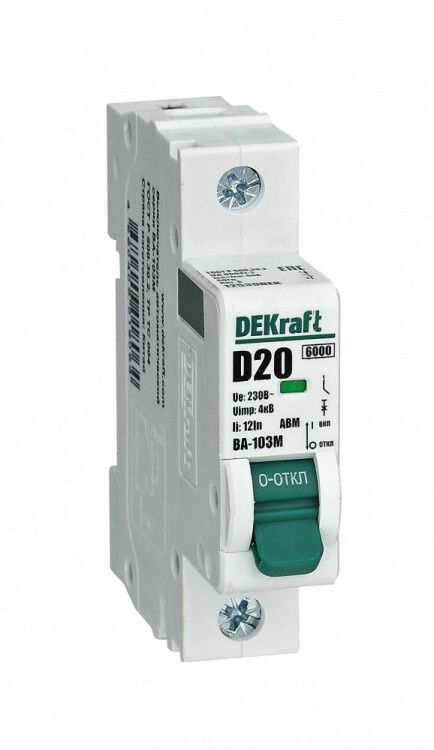

Выключатель автоматический без теплозащиты однополюсный ВА-103М 1P 20А характеристика D 6кА | 12539DEK Dekraft APC

Автоматический выключатель ВА-103M от DEKraft - это однополюсное устройство на 20 А с характеристикой срабатывания D и отключающей способностью 6 кА, предназначенное для защиты цепей без необходимости тепловой защиты. Подходит для систем вентиляции, противопожарной защиты и других задач, где требуется надёжное отключение при коротком замыкании.

Назначение и область применения

ВА-103M используется там, где нужна быстрая реакция на высокие токи короткого замыкания, но не требуется защита от перегрузки по току. Это делает его идеальным для оборудования, которое работает в режиме пиковых нагрузок: вентиляционные установки, насосы, системы пожарной безопасности, освещение аварийного выхода. Устройство не защищает от длительных перегрузок - поэтому его применяют только в паре с другими средствами защиты или в цепях с предсказуемой нагрузкой.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В (рабочее - 230 В переменного тока)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - предназначена для цепей с высокими пусковыми токами (например, двигатели, трансформаторы)
• Тип тока: переменный (AC), частота 50 Гц
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая термическое воздействие на провода
• Рабочая температура: от -25C до +60C
• Номинальное напряжение изоляции: 2000 В
• Ширина по модулю: 1 (стандартный размер для DIN-рейки)
• Глубина монтажа: 73 мм
• Гарантия: 60 месяцев

Совместимость и монтаж

ВА-103M устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж прост: фиксируется защёлкой, не требует дополнительных креплений. Для работы необходим доступ к контактным зажимам сверху и снизу - соблюдайте минимальную глубину 73 мм в щите. Устройство совместимо со всеми типами DIN-коробок, подходящих для однофазных сетей. Возможна дополнительная комплектация: например, блоки сигнализации или дополнительные контакты - заказываются отдельно.

Безопасность и стандарты

ВА-103M соответствует требованиям директивы RoHS - не содержит опасных веществ. Конструкция исключает случайное прикосновение к токоведущим элементам благодаря классу защиты IP20. Напряжение изоляции 2000 В гарантирует безопасность даже при кратковременных скачках напряжения. Устройство прошло испытания на коммутационную стойкость и термическую устойчивость при токе КЗ до 6 кА.

Преимущества

• Узконаправленное применение: оптимизирован для цепей с высокими пусковыми токами, где тепловая защита не нужна
• Высокая отключающая способность (6 кА): надёжно отключает даже серьёзные КЗ в промышленных сетях
• Работает в широком диапазоне температур: подходит для холодных помещений (склады, чердачные этажи) и жарких зон (мастерские, котельные)
• Срок службы продлён: 60 месяцев гарантии подтверждают качество сборки и материалов
• Лёгкая замена: стандартный форм-фактор позволяет менять устройство без переделки щита

Ограничения применения

ВА-103M нельзя использовать в цепях, где возможны длительные перегрузки - он не имеет теплового расцепителя. Например, не подходит для защиты розеточных групп, освещения в офисах или бытовых приборов. Также не рекомендован для частых включений/выключений более 10–15 раз в день - это сокращает механический ресурс. Не предназначен для установки вне закрытых щитов: IP20 не защищает от пыли и влаги.

Примеры использования

• Защита вентиляторов приточно-вытяжных установок в торговых центрах
• Отключение насосов в системах пожаротушения
• Коммутирование светильников эвакуационного освещения
• Подключение двигателей малой мощности с высоким пусковым током (например, компрессоры)

Практические советы

• Выбирая ВА-103M, проверьте, что нагрузка в цепи не превышает 20 А в постоянном режиме - иначе используйте автомат с тепловой защитой
• При монтаже в щитах с плотной компоновкой учтите глубину 73 мм - не забудьте о свободном пространстве для проводов
• Не устанавливайте этот автомат рядом с чувствительными электронными устройствами без дополнительной фильтрации - при отключении КЗ возникают импульсы помех
• Для систем, требующих удалённой сигнализации, можно дополнительно установить блок вспомогательных контактов - совместимые модели указаны в каталоге DEKraft
• Используйте ВА-103M только в сочетании с предохранителем или другим аппаратом, обеспечивающим защиту от перегрузки - так вы соблюдаете нормы ПУЭ
