Выключатель автоматический модульный 1п D 20А 4.5кА ВА47-29-1D20-УХЛ3 КЭАЗ 318213

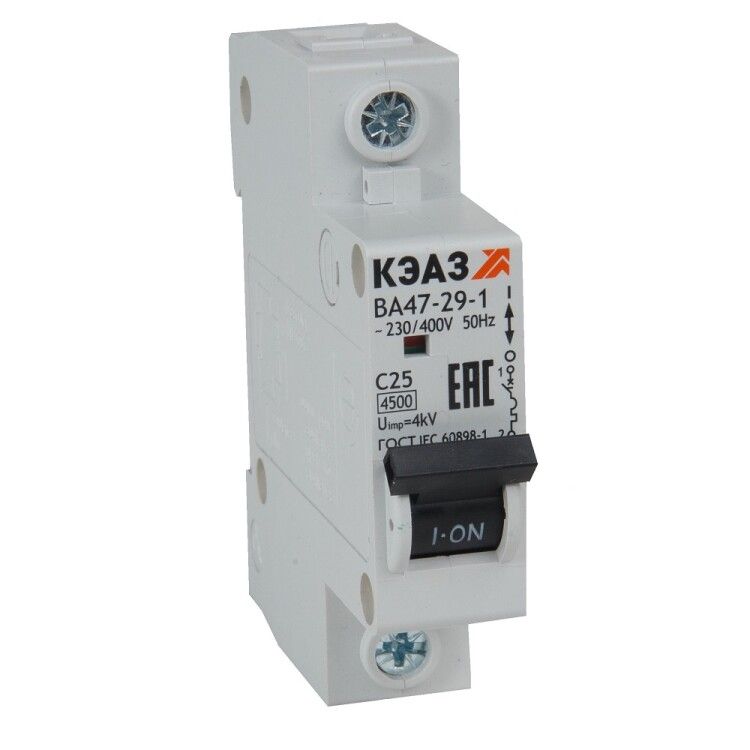

Автоматический выключатель ВА47-29-1D20-УХЛ3 от КЭАЗ - однополюсный устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитках жилых, офисных и промышленных объектах, особенно там, где важна надежность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-29-1D20-УХЛ3 предназначен для защиты однофазных электрических цепей с номинальным напряжением до 400 В. Он срабатывает при превышении допустимой нагрузки (перегрузка) или при аварийном токе короткого замыкания. Применяется в распределительных щитах квартир, частных домов, малых производственных участков, освещения, бытовой техники и оборудования мощностью до 4,4 кВт.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 1 - управляет одной фазой сети;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: D - предназначена для цепей с высокими пусковыми токами (например, двигатели, трансформаторы);
• Номинальное напряжение: 400 В - рабочее напряжение сети; номинальное напряжение изоляции - 230 В, что соответствует стандартному однофазному напряжению в РФ;
• Тип тока: переменный (AC), частота 50 Гц - совместим с сетями России и стран СНГ;
• Сечение провода: 1,5–25 мм2 - позволяет подключить медные провода любого распространённого сечения;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм;
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа;
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений, включая неотапливаемые здания;
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата;
• Категория перенапряжения: IV - применяется на входе в здание, в местах с высокой вероятностью перенапряжений.

Совместимость и монтаж

Выключатель ВА47-29-1D20-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступные после снятия лицевой крышки. Рекомендуется затягивать контакты усилием 0,8 Нм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает пластиковые детали. Совместим с другими автоматами серии ВА47-29 и компонентами КЭАЗ, установленными в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Устройство сертифицировано для работы в условиях класса загрязнения 2 - то есть в помещениях с минимальным уровнем пыли и влажности.

Преимущества

• Низкая стоимость благодаря бюджетной серии - оптимальный выбор для массового использования;
• Широкий диапазон сечений проводов (1,5–25 мм2) - не требует переходников или специальных наконечников;
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам при монтаже;
• Ярко выраженная рычажная ручка - легко отличить положение “вкл/выкл” даже в плохо освещённом щите;
• Поддержка экстремально низких температур - работает в неотапливаемых помещениях зимой.

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - в жарких помещениях возможны ложные срабатывания;
• Защита IP20 исключает использование во влажных, пыльных или открытых зонах (улитки, улицы, подъезды без шкафов);
• Характеристика D не рекомендована для цепей с мягкими пусками (LED-освещение, зарядные устройства) - лучше использовать тип C;
• Не подходит для защиты цепей постоянного тока (DC) - только для AC 50 Гц;
• Ограниченная глубина монтажа (71 мм) требует проверки свободного пространства в щитке перед установкой.

Примеры использования

• Щиток квартиры - защита розеточных групп, кухонной техники, стиральной машины;
• Производственный участок - питание маломощного станка с двигателем (пусковой ток до 10×Iн);
• Несколько светильников на 220 В с люминесцентными лампами - при условии, что пусковые токи не превышают возможности характеристики D;
• Загородный дом с неотапливаемым этажом - благодаря работе при –60 C может использоваться в сарае, гараже, на чердаке.

Практические советы

• Выбирая между характеристиками B, C и D - помните: D нужен только для оборудования с большими пусковыми токами (двигатели, насосы). Для обычной розетки или освещения достаточно C;
• Проверьте глубину вашего щита: если он менее 75 мм, возможно, потребуется угловой монтаж или замена шкафа;
• Избегайте установки рядом с источниками тепла (трубопроводы, нагреватели) - это влияет на точность срабатывания;
• При сборке щита используйте маркировочные этикетки - ВА47-29-1D20-УХЛ3 имеет стандартный вид, и без меток сложно определить, за что он отвечает;
• Для увеличения безопасности можно дополнительно установить УЗО перед этим автоматом - сам по себе он не защищает от утечек тока.
