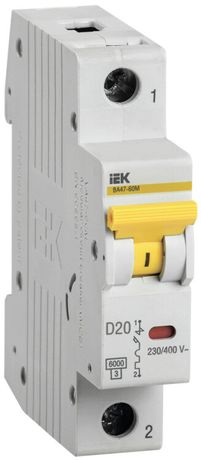

Выключатель автоматический однополюсный ВА47-60M 1Р 20А 6кА D KARAT | MVA31-1-020-D IEK

Автоматический выключатель ВА47-60M от IEK - однополюсное устройство на 20 А с характеристикой срабатывания D и отключающей способностью 6 кА, предназначенное для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для использования в квартирных и этажных щитках.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он обеспечивает как автоматическое отключение при аварийных ситуациях, так и возможность ручного отключения для обслуживания или ремонта. Применяется в групповых щитках жилых домов, квартирах, офисах и других объектах с однофазной сетью 230 В. Особенно эффективен там, где есть оборудование с высоким пусковым током - например, насосы, компрессоры, мощные светильники или станки.

Технические характеристики

• Количество полюсов: 1 (однополюсный)
• Номинальный ток: 20 А
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (например, двигатели, трансформаторы)
• Тип тока: переменный (AC) и постоянный (DC)
• Частота: 50 Гц
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает энергию пробоя
• Модульная ширина: 1 М (17,5 мм)
• Глубина монтажа: 71 мм
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВА47-60M монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для установки в любые модульные щитки, совместим со всеми изделиями серии KARAT. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2 (медные) допускаются без предварительной опрессовки. Обязательно проверьте соответствие глубины корпуса (71 мм) внутреннему объему щита - особенно при плотном расположении нескольких автоматов.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает повышенную безопасность при коротком замыкании - энергия, проходящая через контактную систему, значительно ниже, чем у классов 1–2. Это снижает риск возгорания и повреждения проводки. IP20 позволяет использовать устройство только внутри закрытых щитов, не во влажных помещениях или на улице.

Преимущества

• Высокая отключающая способность (6 кА) - надежно работает даже при серьезных КЗ в старых сетях
• Характеристика D - идеально подходит для защиты оборудования с импульсными нагрузками
• Компактный формат (1 модуль) - экономит место в щите
• Надежные контакты и долгий срок службы - минимизирует необходимость замены
• Поддержка постоянного тока - расширяет возможности применения в специализированных системах

Ограничения применения

• Не применяется вне щитов - IP20 не защищает от влаги, пыли и внешнего воздействия
• Не подходит для защиты трехфазных цепей - требуется трёхполюсный аналог
• Ограниченная площадь сечения проводов - максимальное сечение 2,5 мм2; для больших кабелей нужен другой автомат
• Не рекомендован для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита группы розеток в квартире с подключенными холодильником, микроволновкой и стиральной машиной
• Автомат для питания насоса в системе водоснабжения дома
• Щиток на этаже многоквартирного дома - отдельный автомат на каждую комнату или зону
• Распределительный щит в офисе - питание серверов, принтеров, освещения

Практические советы

• Выбирая ВА47-60M, убедитесь, что ваша сеть имеет достаточную отключающую способность - 6 кА достаточно для большинства жилых объектов, но в новых многоэтажках иногда требуются 10 кА
• При установке в щит с ограниченным пространством учтите глубину 71 мм - некоторые модели щитов имеют меньшую внутреннюю глубину
• Для удобства обслуживания используйте комбинированные решения: параллельно с этим автоматом можно установить УЗО или дифавтомат
• Проверяйте маркировку на корпусе перед монтажом - убедитесь, что указаны правильные значения тока (20 А) и характеристика (D)
• Если планируете расширение сети - выбирайте щит с запасом по месту, чтобы потом не менять весь корпус из-за одного автомата
