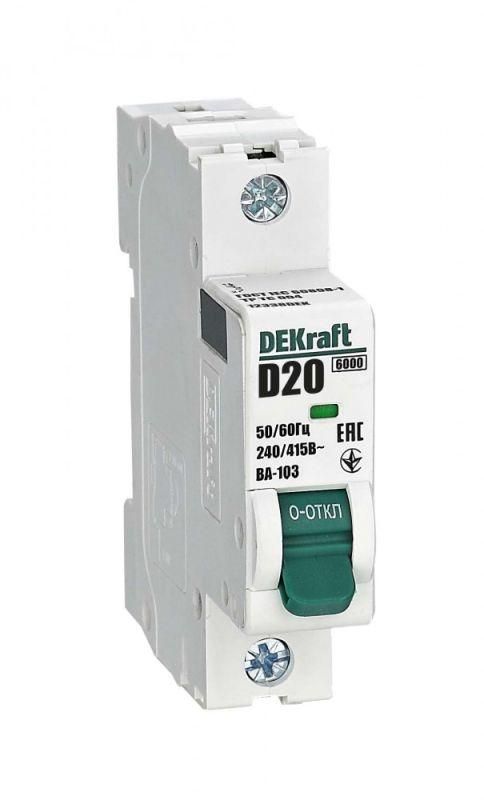

Автоматический выключатель ВА-103 1P 20А D 6кА новый - 12338DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - однополюсный аппарат на 20 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей с высокими пусковыми токами. Устройство монтируется на DIN-рейку и полностью совместимо с системами DEKRAFT и Systeme Electric.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным нагрузкам, поэтому устройство идеально подходит для питания оборудования с высокими пусковыми токами: насосов, компрессоров, двигателей, сварочных аппаратов, конвейеров и других промышленных машин. Может применяться как вводной автомат в распределительных щитах жилых и промышленных зданий.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 1 (1P)
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - защищает от длительных перегрузок и больших пусковых токов
• Частота: 50 / 60 Гц
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20 - защита от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением воздуха
• Способ монтажа: на DIN-рейку типа TS35
• Поддержка дополнительных аксессуаров: да (только с левой стороны)

Совместимость и монтаж

ВА-103 легко устанавливается на стандартную DIN-рейку. Его габариты соответствуют требованиям IEC 60947-2, что гарантирует совместимость с любыми типовыми щитами, рассчитанными на модульные автоматы. Полная совместимость с корпусами DEKRAFT и Systeme Electric позволяет использовать этот автомат в уже существующих сборках без переделок. Для подключения используются винтовые зажимы - рекомендуется затягивать до момента плотного прилегания провода, без избыточного усилия. Максимальное сечение провода - 16 мм2 медного.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2. Напряжение изоляции 500 В и степень защиты IP20 обеспечивают безопасную работу внутри электрошкафов. Отключение происходит за счет теплового и электромагнитного расцепителей, которые проверены на соответствие классу точности C. Индикатор состояния контактов (окошко) визуально сигнализирует о сработавшем автомата даже при закрытой крышке щита.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - снижена вероятность деформации корпуса при ударах или вибрациях
• Боковые каналы охлаждения позволяют работать при повышенных температурах окружающей среды без потери надёжности
• Индикатор состояния контакта - нагляден и работает независимо от положения рычага
• Левосторонняя возможность установки аксессуаров (например, AUX, OF, SHUNT) - удобно для комплексной автоматизации
• 100%-я совместимость с популярными сериями DEKRAFT и Systeme Electric - минимум проблем при замене или расширении системы

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных средах - IP20 не защищает от брызг и пыли
• Запрещено использовать в сетях постоянного тока (DC) - только для AC
• Не следует применять в условиях частых аварийных отключений более 5–6 раз в день - это сокращает срок службы механизма
• Дополнительные аксессуары можно устанавливать только слева; справа - фиксированная часть корпуса

Примеры использования

• Вводной автомат в квартирном щите для защиты группы розеток с мощными бытовыми приборами (стиральная машина, духовой шкаф)
• Защита двигателя насоса в системе водоснабжения - характерны высокие пусковые токи
• Распределительный автомат в промышленном шкафе для конвейера или воздушного компрессора
• Замена старого автомата в щите DEKRAFT без изменения внешних рамок и креплений

Практические советы

• Перед установкой проверьте, чтобы глубина шкафа была больше 78,5 мм - иначе автомат будет торчать или не войдет
• При использовании в помещении с высокой температурой (более +40 C) увеличьте запас по току - выбирайте автомат на 25 А вместо 20 А, если есть возможность
• Для обслуживания используйте только оригинальные аксессуары DEKRAFT - сторонние могут не подходить по форме или контактам
• Если автомат часто срабатывает - проверьте нагрузку цепи. Характеристика D не значит “можно подключать всё подряд” - она лишь терпит пусковые скачки, но не долгую перегрузку
• ВА-103 - это не универсальный автомат, а специализированный. Выбирайте его именно тогда, когда нужна устойчивость к пусковым токам. Для освещения и розеток лучше подойдут B или C.
