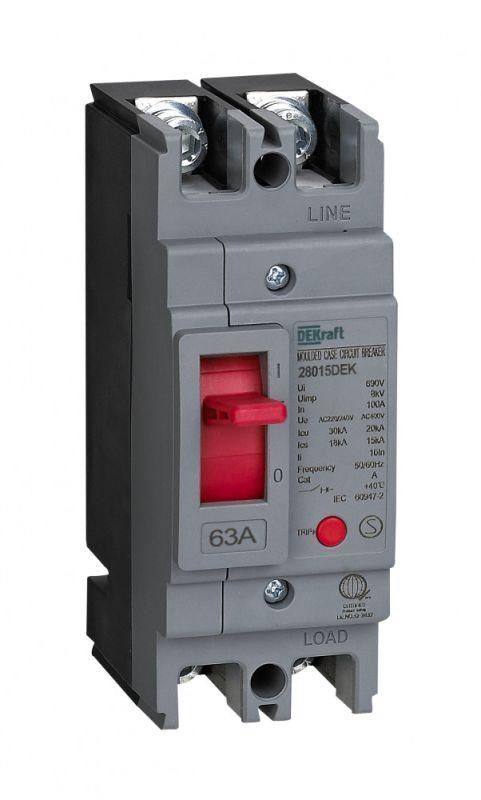

Выключатель автоматический 2п 63А 20кА ВА-301 DEKraft 28015DEK APC

Автоматический выключатель 2P 63A 20кА от DEKraft (артикул 28015dek) - это надёжный двухполюсный аппарат в литом корпусе, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммунальных системах до 400 В.

Назначение и область применения

Автоматический выключатель 2P 63A 20кА используется для распределения электроэнергии и защиты линий в сетях переменного тока 50 Гц с напряжением до 400 В. Применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ). Подходит для установки на объектах промышленного, жилищного, транспортного и энергетического назначения.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без перегрева
• Число полюсов: 2 - защищает две фазы одновременно
• Номинальная отключающая способность: 30 кА - способность безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную от быстрого КЗ
• Конструктивное исполнение: стационарное - предназначен для жёсткого монтажа, не снимается при обслуживании
• Способ монтажа: монтажная плата - крепится через отверстия на плате, не требует DIN-рейки
• Вид привода: ручной - управление осуществляется вручную через рычаг
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Дополнительный расцепитель: независимый минимального напряжения - отключает аппарат при снижении напряжения ниже заданного уровня (не автономный, требует внешнего управления)

Совместимость и монтаж

Автоматический выключатель 2P 63A 20кА монтируется на монтажной плате с помощью болтов или заклёпок. Учитывайте габариты устройства и расположение клемм при проектировании платы. Для работы независимого расцепителя требуется подключение внешнего управляющего напряжения - обычно 24–230 В переменного или постоянного тока. Не совместим с DIN-рейками. Монтаж допускается только в сухих помещениях с контролируемой температурой.

Безопасность и стандарты

Изделие соответствует требованиям к автоматическим выключателям в литом корпусе, применяемым в промышленных установках. Серия ВА-300 разрабатывалась с учётом норм безопасности для оборудования до 1000 В. Наличие термомагнитного расцепителя обеспечивает соответствие принципам селективной защиты. Отключение при недостаточном напряжении предотвращает запуск оборудования при аварийных режимах.

Преимущества

• Высокая отключающая способность (30 кА) позволяет использовать аппарат в зонах с высокими токами КЗ, например, рядом с трансформаторами
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях вибраций
• Независимый расцепитель минимум напряжения даёт возможность удалённого отключения при сбоях питания
• Стационарная конструкция исключает случайное отсоединение при работе системы

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы
• Защита IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Независимый расцепитель не работает без внешнего источника управления - нельзя использовать как самостоятельную защиту от потери напряжения без дополнительной схемы
• Не рекомендован для частого включения/выключения - рассчитан на стационарное применение, не для оперативного управления

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с питанием от силового трансформатора
• Секционный выключатель между двумя источниками питания в системе бесперебойного электроснабжения
• Распределительный аппарат на шкафу управления насосной станцией
• Защита линии питания конвейера с чувствительным оборудованием, где важно отключение при проседании напряжения

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует номинальному току 63 А - используйте медные провода не менее 16 мм2
• При использовании независимого расцепителя убедитесь, что источник управления имеет достаточную мощность и стабильность
• Не устанавливайте автоматический выключатель 2P 63A 20кА в местах с возможностью попадания брызг, пыли или конденсата - IP20 не обеспечивает защиту
• При сборке платы оставьте свободное пространство вокруг аппарата для теплоотвода - особенно важное условие при длительной нагрузке близко к 63 А
• Этот аппарат из серии ВА-300 от DEKraft лучше всего выбирать там, где нужна надёжность, а не удобство замены - он не съёмный, поэтому плановое обслуживание требует отключения всей линии
