Автоматический выключатель TS630N (65kA) ATU 500A 3P3T | 0108003100 Lsis

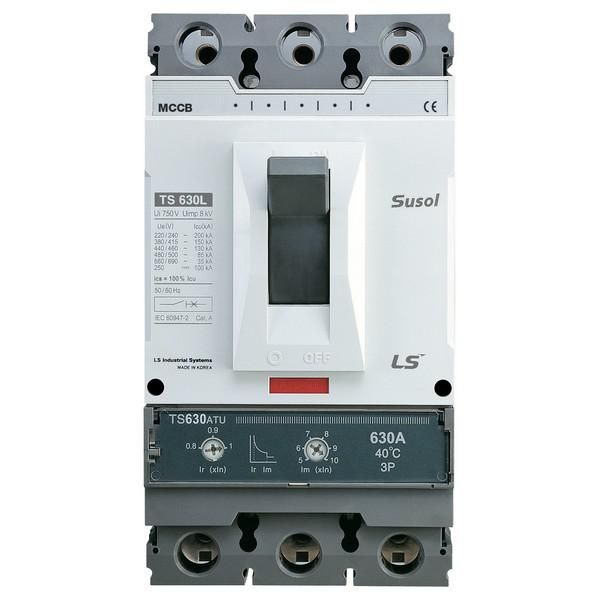

Автоматический выключатель TS630N (65kA) ATU 500A 3P3T от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство рассчитано на работу в промышленных условиях с высокими токами и обеспечивает надежное отключение при аварийных ситуациях. Монтаж осуществляется на плату, что делает его удобным для сборки щитового оборудования.

Назначение и область применения

TS630N (65kA) ATU 500A 3P3T используется для защиты силовых цепей в распределительных сетях с напряжением до 690 В. Подходит для установки в промышленных щитах, на подстанциях, в системах питания станков, конвейеров и других мощных потребителей. Выключатель обеспечивает безопасную коммутацию при нечастых операциях включения и отключения. Применяется там, где требуется высокая отключающая способность и точная настройка защиты.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который устройство может проводить без повреждений
• Номинальное напряжение: 690 В - работает как в переменном (AC), так и в постоянном (DC) токе
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 65 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) срабатывания
• Настройка защиты от перегрузки: 400–500 А - можно устанавливать порог срабатывания в этом диапазоне
• Уставка магнитного расцепителя: 5–10 In - срабатывает при токе от 2500 А до 5000 А (в зависимости от настройки)
• Диапазон регулировки срабатывания без задержки: 2500 А - минимальный ток, при котором магнитный расцепитель сработает мгновенно
• Степень защиты: IP30 - защищен от доступа пальцами и твердыми предметами, но не от воды
• Рабочая температура: от –40 C до +40 C - подходит для холодных и жарких помещений
• Привод: ручной - управление осуществляется вручную через рычаг
• Указатель расцепления: есть - видно, почему выключился (по перегрузке или КЗ)
• Конструкция: стационарная - не съемная, закрепляется на монтажной плате
• Категория применения: A - для защиты кабельных линий и маломощных двигателей

Совместимость и монтаж

TS630N (65kA) ATU 500A 3P3T монтируется на монтажную плату с помощью болтов или специальных креплений. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки контактов и обеспечить достаточное пространство вокруг аппарата для теплоотвода. Поскольку степень защиты IP30 не предполагает герметичности, устройство следует устанавливать внутри закрытых щитов, исключающих попадание пыли, влаги и посторонних предметов. Нельзя использовать в открытых помещениях или зонах с повышенной влажностью.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для аппаратов защиты в распределительных сетях. Произведен в соответствии со стандартами IEC 60947-2. Отключающая способность 65 кА гарантирует безопасность даже при серьезных авариях. Индикация причины расцепления позволяет быстрее диагностировать проблему и избежать повторного включения при сохранении неисправности.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для крупных промышленных объектов
• Регулируемые параметры защиты - позволяют точно адаптировать защиту под конкретную нагрузку
• Поддержка AC/DC - универсальное применение в различных типах цепей
• Надежный термомагнитный расцепитель - совмещает точность и долговечность
• Индикатор расцепления - снижает время простоя при ремонте
• Широкий диапазон температур - работает в суровых климатических условиях

Ограничения применения

• Не предназначен для частых операций включения/выключения - только нечастые коммутации
• Защита IP30 не допускает использование во влажных, пыльных или наружных условиях
• Требуется монтаж на плату - нельзя установить на DIN-рейку
• Номинальный ток 500 А требует соответствующего сечения кабеля и качественных контактных соединений
• Не подходит для защиты чувствительной электроники - применяется только для силовых цепей

Примеры использования

• Главный входной автомат в промышленном распределительном щите
• Защита главного питателя на конвейерной линии
• Щит управления насосной станцией с трехфазными двигателями
• Распределительный пункт на заводе с напряжением 690 В
• Система питания сварочных аппаратов большой мощности

Практические советы

• При настройке защиты от перегрузки выбирайте значение близкое к максимальному рабочему току нагрузки, но не выше 500 А
• Проверьте соответствие сечения кабеля и номинала автомата - недостаточно сечение вызовет нагрев и выход из строя
• После срабатывания всегда проверяйте причину расцепления по индикатору перед повторным включением
• Обеспечьте свободное пространство вокруг TS630N (65kA) ATU 500A 3P3T для естественного охлаждения
• Не используйте этот выключатель вместо УЗО - он не реагирует на токи утечки
• При работе в условиях низких температур (ближе к –40 C) убедитесь, что механизм не замёрз и легко перемещается
