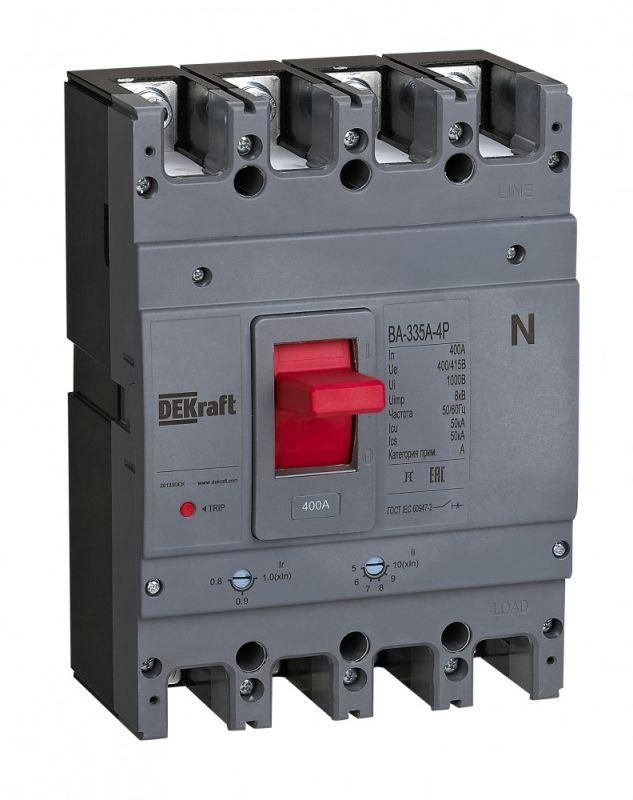

Выключатель автоматический 4п 400А 50кА ВА-335А DEKraft 28133DEK APC

Автоматический выключатель 4-полюсный 400А 50кА ВА-335А — надёжный аппарат серии ВА-330А от DEKraft, предназначенный для защиты и управления мощными электрическими цепями в промышленных и коммунальных системах. Артикул 28133dek обеспечивает стабильную работу при высоких токах КЗ и соответствует требованиям профессионального монтажа.

Назначение и область применения

Автоматический выключатель 4-полюсный 400А 50кА ВА-335А используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ) и аналогичных установках. Подходит для объектов с трёхфазным питанием: заводов, ЖКХ, транспортных узлов, торговых центров и других мест с высокой плотностью потребления электроэнергии.

Технические характеристики

• Номинальное напряжение: 415 В — работает в сетях переменного тока до 415 В, что соответствует стандартному 400 В для трёхфазных систем.
• Номинальный ток: 400 А — способен длительно проводить ток до 400 ампер без срабатывания.
• Номинальная отключающая способность: 50 кА — способен безопасно отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер.
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно, исключая риск работы с частично отключённой цепью.
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузок и магнитную — от КЗ, без необходимости внешнего питания.
• Дополнительный расцепитель: независимый расцепитель минимального напряжения — позволяет удалённо отключить выключатель при снижении напряжения ниже заданного порога (например, при аварийном проседании сети).
• Конструктивное исполнение: стационарное — предназначен для постоянной установки, не рассчитан на перемещение или частую замену.
• Способ монтажа: монтажная плата — крепится через болты к металлической платформе или шасси, требует предварительной подготовки места установки.
• Вид привода: ручной — управление осуществляется вручную через рычаг, без автоматического привода.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды — устанавливается только внутри закрытых щитов.
• Гарантийный срок: 60 месяцев — 5 лет гарантии от производителя DEKraft.

Совместимость и монтаж

Автоматический выключатель 4-полюсный 400А 50кА ВА-335А совместим со стандартными монтажными платами и шасси, используемыми в промышленных щитах. Для правильной установки необходимо соблюдать посадочные размеры, указанные в техническом чертеже производителя. Монтаж выполняется с использованием болтов M10–M12; контакты рассчитаны на присоединение медных шин или кабелей сечением до 120 мм². Убедитесь, что заземление щита выполнено согласно ПУЭ. Нельзя использовать этот аппарат в мобильных или наружных установках из-за низкой степени защиты IP20.

Безопасность и стандарты

Аппарат соответствует требованиям международных норм для выключателей в литом корпусе. Произведён в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для применения в промышленных и коммерческих объектах. Отключение при КЗ происходит быстрее 20 мс, что минимизирует риск повреждения оборудования. Наличие независимого расцепителя позволяет интегрировать его в системы безопасности и АСУ ТП.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надёжную защиту даже в условиях сложных сетей с большим потенциалом КЗ.
• Термомагнитный расцепитель без внешнего питания — отказоустойчив и не зависит от качества электроснабжения.
• Чёткая механическая конструкция и прочный литой корпус обеспечивают долгий срок службы при вибрациях и перепадах температур.
• Поддержка независимого расцепителя даёт возможность реализовать дистанционное отключение — удобно для автоматизации и удалённого контроля.
• Долгая гарантия (5 лет) свидетельствует о высоком качестве сборки и материалов.

Ограничения применения

• Не допускается установка вне герметичных щитов — степень защиты IP20 не защищает от пыли, влаги и брызг.
• Не предназначен для частого ручного включения/выключения — рассчитан на стационарное использование, не для операционного управления.
• Не имеет функции регулировки порога срабатывания терморасцепителя — настройка фиксирована производителем.
• Требует значительного свободного пространства вокруг для теплоотвода — нельзя устанавливать вплотную к другим аппаратам без воздушного зазора.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с мощностью 250 кВт.
• Секционный выключатель в двухблочном ВРУ многоквартирного дома.
• Защита основной трёхфазной линии на заводе по производству пластиков.
• Распределительный аппарат в системе бесперебойного питания (UPS) крупного серверного центра.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата — для 400 А требуется кабель сечением не менее 95–120 мм².
• Используйте изолирующие прокладки при монтаже на металлическую раму, чтобы избежать случайного замыкания на корпус.
• При наличии независимого расцепителя подключите его к контроллеру или реле минимального напряжения — это повысит уровень безопасности при сбоях сети.
• Не забудьте про обязательную маркировку всех полюсов на щите — особенно важно при работе с четырёхполюсными аппаратами.
• Проверяйте состояние контактов каждые 1–2 года — при частых отключениях возможен нагрев и окисление.
