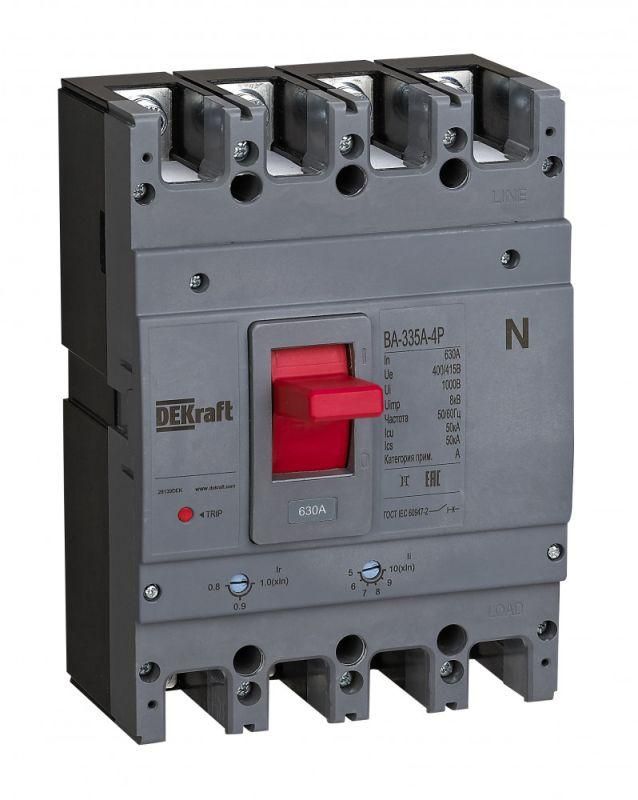

Выключатель автоматический 4п 630А 50кА ВА-335А DEKraft 28139DEK APC

Автоматический выключатель 4-полюсный 630А 50кА ВА-335А от DEKraft предназначен для надёжной защиты и управления мощными электрическими цепями в промышленных и коммунальных системах. Этот аппарат серии ВА-330А обеспечивает безопасную работу при высоких токах короткого замыкания и легко интегрируется в распределительные щиты.

Назначение и область применения

Автоматический выключатель 4-полюсный 630А 50кА ВА-335А используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ) и аналогичных установках. Подходит для объектов с трёхфазным питанием: промышленных предприятий, ЖКХ, транспортной инфраструктуры, энергообъектов и крупных торгово-логистических комплексов.

Технические характеристики

• Номинальное напряжение: 415 В - работает в сетях переменного тока до 415 В, что соответствует стандартному напряжению 400 В в Европе и России;
• Номинальный ток длительной нагрузки: 630 А - способен бесперебойно проводить ток до 630 ампер без перегрева;
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь даже при максимальном токе КЗ до 50 тысяч ампер;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, исключая риск работы с частично отключённой цепью;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от долговременных перегрузок и магнитную - от внезапных КЗ;
• Конструктивное исполнение: стационарное - не предназначено для перемещения после установки;
• Вид привода: ручной - управление осуществляется вручную через рычаг, без автоматического привода;
• Способ монтажа: монтажная плата - крепится к металлической платформе внутри шкафа с помощью болтов или зажимов;
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения - позволяет удалённо отключить выключатель при снижении напряжения ниже заданного порога (например, при аварийном проседании сети);
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых площадок или влажных сред;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель 4-полюсный 630А 50кА ВА-335А рассчитан на установку на монтажную плиту в шкафах класса IP54 и выше. Для монтажа требуется свободное место вокруг аппарата для теплоотвода и обслуживания. Соединение с силовыми кабелями выполняется через верхние или нижние клеммы - в зависимости от комплектации. Убедитесь, что сечение кабеля соответствует току 630 А (обычно медный кабель 2×185–240 мм2). Независимый расцепитель требует подключения контрольного напряжения (обычно 220 В или 380 В переменного тока) для функционирования. Монтаж должен выполнять квалифицированный электромонтёр с соблюдением правил ПУЭ.

Безопасность и стандарты

Автоматический выключатель 4-полюсный 630А 50кА ВА-335А соответствует требованиям международных норм IEC 60947-2 и российским ГОСТ Р 50030.2. Серия ВА-330А прошла сертификацию на соответствие безопасности и надёжности в условиях промышленного использования. Отключение при КЗ происходит быстрее 20 мс, предотвращая повреждение кабелей и оборудования. Наличие независимого расцепителя минимизирует риски при аварийном падении напряжения.

Преимущества

• Высокая отключающая способность (50 кА) делает аппарат подходящим для крупных объектов с мощными источниками питания;
• Термомагнитный расцепитель с регулировкой позволяет точно настроить чувствительность под конкретную нагрузку;
• Чёткая механическая конструкция обеспечивает долгий срок службы без необходимости частого обслуживания;
• Независимый расцепитель даёт возможность интеграции в системы автоматизации и дистанционного управления;
• Гарантия 5 лет свидетельствует о высоком качестве сборки и использовании проверенных материалов.

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий;
• Не подходит для мобильных или временных установок - стационарное исполнение требует жёсткого крепления;
• Требуется наличие контролируемого напряжения для работы независимого расцепителя - без него эта функция не активируется;
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО;
• Не рекомендован для частных домов или малых офисов - слишком мощный и дорогой для нагрузок менее 250 А.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с мощностью 400 кВт;
• Секционный выключатель в двухблочном ВРУ на ТЭЦ;
• Распределительный аппарат в щите питания конвейерной линии с несколькими двигателями;
• Защита основного ввода в торговом центре с системой кондиционирования и освещения на 380 В.

Практические советы

• Перед установкой проверьте совпадение номинала тока (630 А) с расчетной нагрузкой - переоценка приведёт к лишним затратам, недооценка - к постоянным отключениям;
• Используйте только кабели с достаточным сечением - недостаточно толстые провода вызовут нагрев и выход из строя контактов;
• Подключайте независимый расцепитель к стабильному источнику контрольного напряжения - скачки или отключения питания сделают эту функцию бесполезной;
• Обеспечьте доступ к аппарату для ручного отключения и планового осмотра - не запечатывайте шкаф полностью;
• При замене старого автомата - сравнивайте габариты и тип крепления. ВА-335А имеет специфическую форму, не всегда взаимозаменяем с другими моделями.
