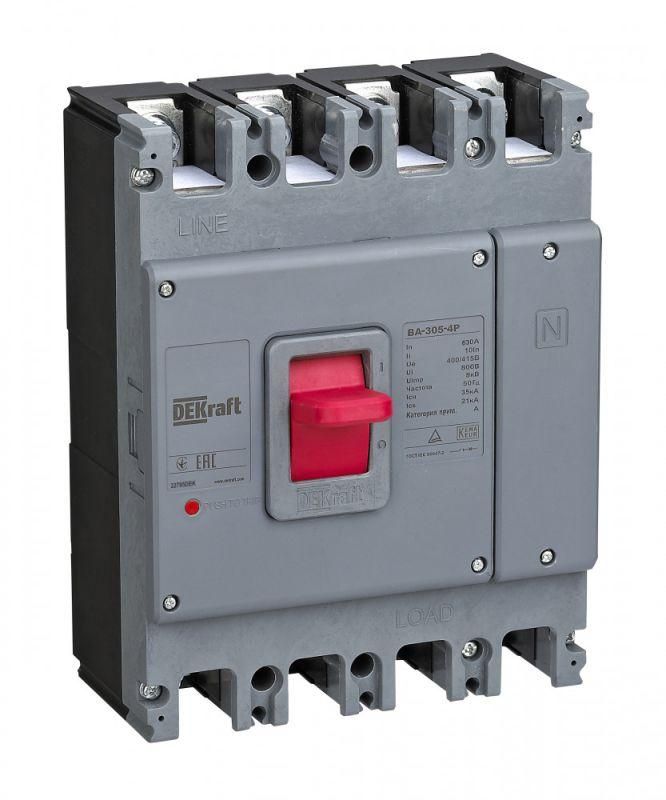

Выключатель автоматический 4п 630А 35кА ВА-305 DEKraft 22795DEK APC

Автоматический выключатель 4-полюсный 630А 35кА ВА-305 от DEKraft предназначен для защиты и коммутации мощных электрических цепей переменного тока. Этот аппарат обеспечивает надёжную работу в промышленных системах с высокими токами короткого замыкания и совместим с моторными нагрузками благодаря встроенному моторному приводу.

Назначение и область применения

Автоматический выключатель 4-полюсный 630А 35кА ВА-305 используется для распределения электроэнергии и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в силовых распределительных щитах промышленных предприятий, энергообъектах, транспортных узлах и крупных жилых комплексах. Подходит для защиты двигателей, трансформаторов, шинопроводов и другого оборудования с высокой потребляемой мощностью.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Число полюсов: 4 - защищает все три фазы и нулевой провод одновременно;
• Номинальная отключающая способность: 35 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания;
• Номинальное напряжение: 400–415 В - работает в трёхфазных сетях с линейным напряжением до 415 В;
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и задержки при длительных перегрузках;
• Моторный привод: да - позволяет удалённо включать и отключать устройство через внешний сигнал;
• Тип привода: моторный - управление осуществляется электродвигателем, не требует ручного воздействия;
• Конструктивное исполнение: встроенное - рассчитан на установку внутрь распределительного щита;
• Способ монтажа: встраиваемый - закрепляется внутри шкафа без наружных элементов;
• Тип управления: рычаг - наличие механического рычага для ручного включения/выключения;
• Тип крепления: болтовое - фиксируется на DIN-рейке или специальной платформе с помощью болтов;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли;
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка или КЗ).

Совместимость и монтаж

Автоматический выключатель 4-полюсный 630А 35кА ВА-305 совместим со стандартными распределительными щитами с DIN-рейкой и достаточным свободным пространством. Для монтажа требуется минимум 80 мм глубины шкафа. Установка выполняется с использованием болтового крепления - важно соблюдать момент затяжки, указанный в руководстве производителя. Моторный привод подключается к внешней системе управления (например, PLC или кнопкам дистанционного управления) через клеммы, расположенные на боковой стенке аппарата. Обязательно проверьте соответствие сечения подводящих кабелей - для 630 А рекомендуются медные кабели с площадью сечения не менее 2×185 мм2.

Безопасность и стандарты

Автоматический выключатель 4-полюсный 630А 35кА ВА-305 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие двухступенчатого расцепителя гарантирует селективность работы в многоуровневых системах защиты. Индикация причины отключения снижает риск ошибок при диагностике аварийных ситуаций. Однако степень защиты IP20 исключает использование устройства во влажных, запылённых или открытых помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (35 кА) обеспечивает безопасность даже при серьёзных авариях;
• Моторный привод позволяет автоматизировать процессы включения/отключения без участия оператора;
• Индикация расцепления ускоряет поиск неисправностей;
• Комбинированный расцепитель (тепловой + электромагнитный) обеспечивает точную защиту как от долгих перегрузок, так и от внезапных КЗ;
• Конструкция встроенного типа экономит место в шкафу и улучшает герметичность сборки.

Ограничения применения

• Не допускается применение в условиях повышенной влажности, пыли или агрессивных средах - IP20 недостаточно для таких условий;
• Не предназначен для частого включения/отключения под нагрузкой - это сокращает срок службы контактов;
• Не регулируемые параметры расцепителей - нельзя изменять пороги срабатывания, что ограничивает гибкость настройки;
• Требуется значительное пространство в щите из-за больших габаритов и необходимости подключения кабелей большого сечения;
• Подключение моторного привода требует наличия внешнего источника питания 24 В или 220 В - не встроено.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с несколькими двигателями;
• Защита главной шинопроводной системы на заводе с суммарной нагрузкой около 500 кВт;
• Щит питания насосной станции с большим количеством погружных насосов;
• Распределительный пункт на железнодорожной станции, где необходима дистанционная коммутация.

Практические советы

• Перед установкой проверьте, чтобы сечение кабелей соответствовало 630 А - используйте медные многожильные кабели сечением не менее 185–240 мм2;
• Обеспечьте хорошую вентиляцию вокруг аппарата - нагрев при работе влияет на точность теплового расцепителя;
• При использовании моторного привода подключите его к надёжному источнику питания - скачки напряжения могут вызвать отказ привода;
• Не устанавливайте рядом с источниками тепла или вибраций - это может спровоцировать ложное срабатывание;
• Проверяйте положение рычага после каждого отключения - он остаётся в промежуточном состоянии при срабатывании, и его необходимо явно перевести в “OFF” перед повторным включением.
