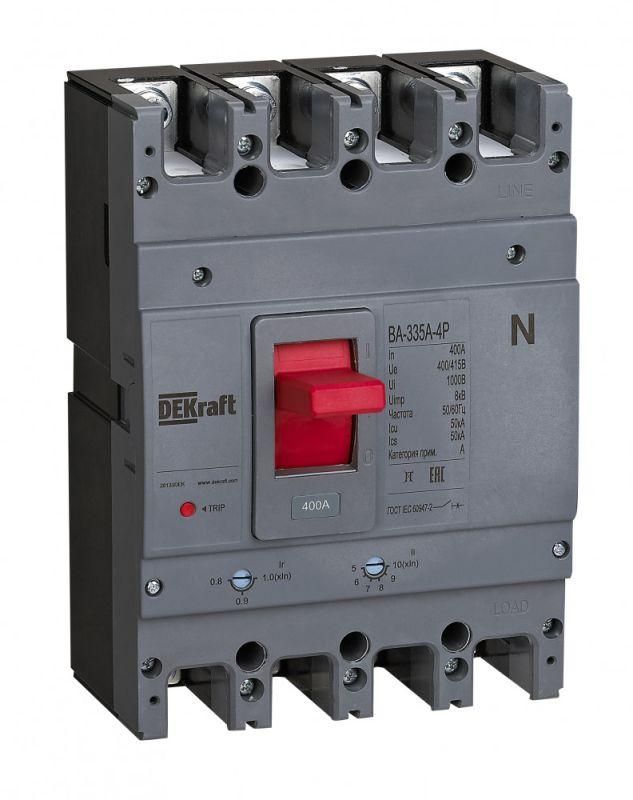

Выключатель автоматический 4п 500А 50кА ВА-335А DEKraft 28138DEK APC

Автоматический выключатель силовой 4P 500A 50кА ВА-335А от DEKraft предназначен для надёжной защиты и управления мощными электрическими цепями в промышленных и коммунальных системах. Этот аппарат серии ВА-330А обеспечивает безопасную работу при высоких токах короткого замыкания и легко интегрируется в распределительные устройства.

Назначение и область применения

Автоматический выключатель силовой 4P 500A 50кА ВА-335А используется для распределения электроэнергии и защиты линий от перегрузок и коротких замыканий. Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), а также в качестве вводного, секционного или распределительного аппарата. Применяется на промышленных предприятиях, энергообъектах, транспортных узлах и крупных жилых комплексах, где требуется управление токами до 500 А.

Технические характеристики

• Номинальное напряжение: 415 В - работает в трёхфазных сетях переменного тока с частотой 50 Гц;
• Номинальный ток длительной нагрузки: 500 А - способен бесперебойно проводить ток до этой величины без перегрева;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь даже при максимальном токе КЗ до 50 тысяч ампер;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную - от коротких замыканий;
• Конструктивное исполнение: стационарное - не предназначены для перемещения после монтажа;
• Вид привода: ручной - оперирование осуществляется вручную через рычаг;
• Способ монтажа: монтажная плата - крепится к металлической платформе с помощью болтов или шпилек;
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения - позволяет удалённо отключить аппарат при снижении напряжения ниже заданного порога;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых площадок или влажных сред;
• Гарантийный срок: 60 месяцев - 5 лет официальной гарантии от производителя.

Совместимость и монтаж

Автоматический выключатель силовой 4P 500A 50кА ВА-335А рассчитан на монтаж на специализированной монтажной плате, которая должна соответствовать габаритным чертежам производителя. Для правильной установки необходимо соблюдать зазоры между аппаратами, предусмотренные нормами ПУЭ. Монтаж выполняется с использованием болтового соединения - контактные зажимы требуют точного момента затяжки, указанного в руководстве. Убедитесь, что сечение подключаемых кабелей соответствует допустимому для 500 А (обычно 1×240–3×300 мм2 медный). Напряжение питания для независимого расцепителя должно быть согласовано с сетью (например, 220 В AC/DC).

Безопасность и стандарты

Автоматический выключатель ВА-335А соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Серия ВА-330А прошла сертификацию на соответствие безопасности и надёжности для промышленного применения. Отключение при КЗ происходит в пределах времени, установленного нормами, чтобы минимизировать риск повреждения оборудования и возгорания.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже в условиях сложных сетей с большими источниками КЗ;
• Регулируемый термомагнитный расцепитель - можно адаптировать чувствительность под конкретную нагрузку;
• Наличие независимого расцепителя - даёт возможность дистанционного отключения по сигналу от системы управления;
• Литой корпус - прочный, долговечный, устойчив к механическим воздействиям;
• Долгий срок гарантии - 5 лет свидетельствуют о высоком качестве сборки и комплектующих.

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP20 не обеспечивает необходимую герметичность;
• Не рекомендован для наружной установки - отсутствует защита от влаги, пыли и температурных колебаний;
• Требуется стационарная установка - нельзя использовать как переносной или мобильный аппарат;
• Не поддерживает автоматическое включение - только ручное включение после срабатывания;
• Не совместим с модульными DIN-рейками - монтаж только на монтажную плиту, что усложняет замену в уже смонтированных щитах.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с мощностью 300–400 кВт;
• Секционный выключатель в двухтрансформаторной подстанции;
• Защита основного распределительного щита на заводе по переработке пищевых продуктов;
• Контроль питания для группы насосов на водоканале с высоким пусковым током.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - недостаточное сечение вызовет нагрев и выход из строя;
• Используйте только оригинальные клеммы и болты - сторонние детали могут нарушить контакт и привести к аварии;
• При наличии независимого расцепителя убедитесь, что его питание подключено и контролируется - отключение произойдёт при потере напряжения;
• При обслуживании всегда отключайте питание и используйте средства защиты - токи до 50 кА опасны даже при отключенном положении, если есть емкостные элементы в сети;
• Для удобства ремонта запасайте аналогичный аппарат ВА-335А - замена другими типами может потребовать переделки монтажной платы.
