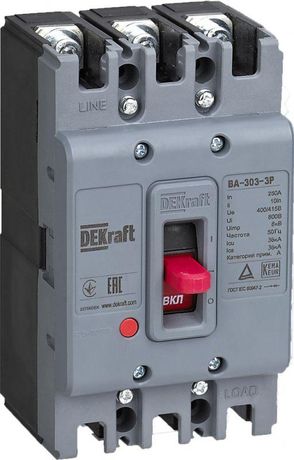

Выключатель автоматический для защиты двигателя 3п 160А 36кА ВА-303 DEKraft 22812DEK APC

Автоматический выключатель ВА-303 от DEKraft предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 160 А и отключающей способностью 36 кА обеспечивает надёжную работу в промышленных системах управления. Моторный привод и встроенный монтаж делают его удобным для в шкафы управления.

Назначение и область применения

Автоматический выключатель ВА-303 используется исключительно для защиты электродвигателей в цепях переменного тока до 400 В. Он применяется в составе систем управления на промышленных предприятиях: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Устанавливается в групповые распределительные щиты (ГРЩ), ячейки ВРУ, шкафы управления двигателем. Подходит как для вводных, так и для распределительных участков сети.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания;
• Число полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Тип расцепителя: электромагнитный + тепловой - комбинированная защита: быстрое отключение при КЗ и задержанное при длительной перегрузке;
• Мotorный привод: да - позволяет удалённо включать/выключать устройство через внешний сигнал;
• Конструктивное исполнение: встроенное - корпус рассчитан на установку внутрь шкафа без наружного кожуха;
• Способ монтажа: встраиваемый - закрепляется внутри шкафа болтами, не требует DIN-рейки;
• Тип крепления: болтовое - фиксируется на металлической плите или стенке шкафа с помощью четырёх болтов;
• Тип управления: рычаг - ручное управление осуществляется механическим рычагом на лицевой стороне;
• Степень защиты: IP20 - защита от доступа пальцами и предметов более 12 мм; пылевлагозащита отсутствует;
• Индикация расцепления: есть - видимый флажок показывает причину отключения (перегрузка или КЗ);

Совместимость и монтаж

Автоматический выключатель ВА-303 совместим со всеми стандартными шкафами управления, где предусмотрено место для встраиваемых аппаратов. Для монтажа требуется подготовить отверстие соответствующего размера и смонтировать аппарат на плоскую поверхность с помощью болтов M8. Обязательно соблюдать посадочные габариты - он не подходит для установки на DIN-рейку. Моторный привод подключается к внешнему контроллеру через клеммы управления, указанные в документации. Перед первичным запуском проверьте правильность подключения фаз и заземления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2–2019 (IEC 60947-2) для низковольтных выключателей. Применяет принципы двойной защиты - термической и электромагнитной - что снижает риск повреждений оборудования. Индикация расцепления предупреждает оператора о характере аварии, что ускоряет диагностику. Напряжение 400 В и класс отключения 36 кА обеспечивают соответствие требованиям для промышленных сетей средней мощности.

Преимущества

• Комбинация теплового и электромагнитного расцепителей обеспечивает точную защиту как от долговременных перегрузок, так и от внезапных КЗ;
• Моторный привод позволяет интегрировать аппарат в системы автоматизации без необходимости ручного воздействия;
• Функция индикации расцепления экономит время при обслуживании - сразу видна причина отключения;
• Болтовое крепление гарантирует прочность и устойчивость даже при вибрациях на производстве;
• Широкая серия ВА-300М позволяет легко найти аналоги при замене или модернизации существующих систем.

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - степень защиты IP20 недостаточна;
• Не для наружной установки - отсутствует защита от воды и пыли;
• Не рекомендован для частого ручного включения/отключения - износ контактов возрастает при более чем 10 циклах в час;
• Требуется минимум 100 мм свободного пространства вокруг аппарата для теплоотвода и обслуживания;
• Подходит только для трёхфазных сетей - не работает в однофазных цепях.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере в пищевой промышленности;
• Вводной аппарат в ГРЩ завода с несколькими насосными станциями;
• Распределительный выключатель в шкафе управления воздушной компрессорной установкой;
• Цифровизация старого производства - замена контактных аппаратов на современные автоматы с моторным приводом.

Практические советы

• Выбирая ВА-303, обязательно сверьте расчетный ток нагрузки двигателя - он должен быть ниже 160 А, желательно на 10–15%, чтобы избежать ложных срабатываний;
• При использовании моторного привода используйте только согласованные схемы управления - некорректное питание может повредить катушки;
• Перед монтажом проверьте наличие всех болтов и крепёжных элементов - они часто поставляются отдельно;
• Обеспечьте достаточную вентиляцию в шкафу - нагрев при работе 160 А может вызывать перегрев соседних элементов;
• При замене другого автомата - сравните габариты и глубину посадки, поскольку ВА-303 имеет специфическую форму встроенного корпуса.
