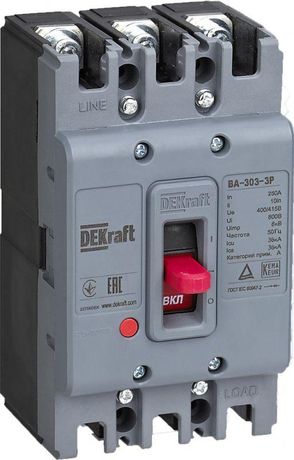

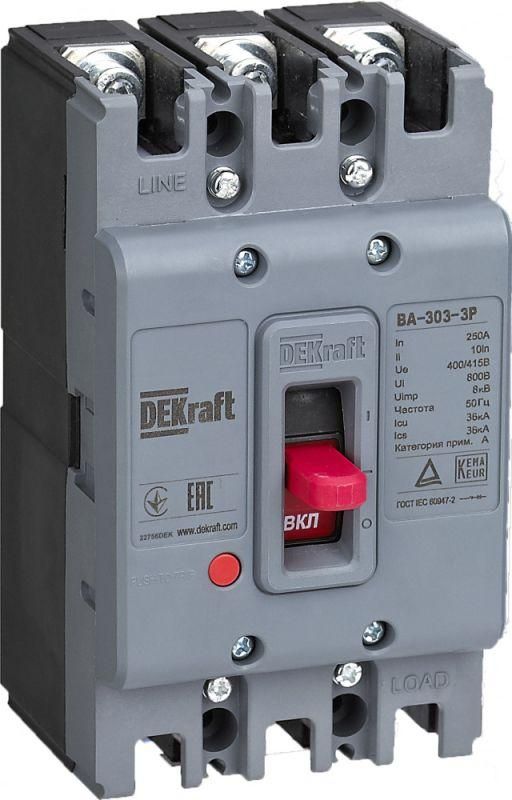

Выключатель автоматический для защиты двигателя 3п 180А 36кА ВА-303 DEKraft 22813DEK APC

Автоматический выключатель ВА-303 от DEKraft - трёхполюсный силовой аппарат с номинальным током 180 А и отключающей способностью 36 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство оснащено моторным приводом и встроенной конструкцией, что делает его подходящим для установки в шкафах управления на промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА-303 используется исключительно для защиты электродвигателей в системах автоматического управления. Он обеспечивает надёжную коммутацию и защиту при пуске, работе и аварийных ситуациях. Применяется в составе групповых распределительных щитов (ГРЩ), ячеек ВРУ, панелей управления станков, насосов, вентиляторов, конвейеров и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 180 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 400 В, 50 Гц;
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и задержанного срабатывания при длительной перегрузке;
• Тип привода: моторный - позволяет дистанционно включать/выключать устройство через внешний сигнал;
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь шкафа, без корпуса снаружи;
• Способ монтажа: встраиваемый - закрепляется внутри панели, лицевая часть не выступает;
• Тип крепления: болтовое - фиксируется на DIN-рейке или специальной платформе с помощью болтов;
• Тип управления: рычаг - ручное управление доступно через механический рычаг на передней панели;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от пыли и воды;
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка или КЗ).

Совместимость и монтаж

ВА-303 совместим со стандартными шкафами управления, где предусмотрена возможность установки встраиваемых аппаратов. Для монтажа требуется свободное пространство глубиной не менее 150 мм. Подключение осуществляется через верхние и нижние зажимы - допускается подвод медных кабелей сечением до 95 мм2. Болтовое крепление требует предварительной подготовки монтажной пластины. Моторный привод подключается к внешнему управляющему контуру (например, PLC или кнопочному пункту) через клеммы, указанные в схеме подключения на корпусе устройства.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. IP20 не предусматривает защиту от окружающей среды, поэтому применение возможно только во внутренних помещениях с контролируемым микроклиматом.

Преимущества

• Сочетание теплового и электромагнитного расцепителей обеспечивает точную защиту двигателей от перегрева и импульсных токов;
• Моторный привод позволяет интегрировать выключатель в системы автоматизации без необходимости ручного воздействия;
• Индикация причины отключения снижает время диагностики отказов;
• Встроенная конструкция экономит место в шкафу и улучшает эргономику сборки;
• Серия ВА-300М имеет широкий диапазон токов - можно легко найти аналогичный аппарат при замене.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги, пыли и температурных колебаний;
• Не подходит для защиты светильников, нагревателей или прочего немоторного оборудования - расцепители оптимизированы под пусковые токи двигателей;
• Требуется соблюдение минимального расстояния от других аппаратов - из-за тепловыделения при нагрузке 180 А необходима хорошая вентиляция в шкафу;
• Моторный привод требует наличия внешнего источника питания 24–220 В - без него функция дистанционного управления недоступна.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере в пищевой промышленности;
• Вводной аппарат в ГРЩ цеха с несколькими насосными станциями;
• Распределительный автомат в пульте управления вентиляционной установкой;
• Компонент в системе автоматического запуска компрессора на газоперекачивающем участке.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 180 А рекомендовано сечение 50–95 мм2 меди;
• При использовании моторного привода убедитесь, что источник управления (PLC, реле) имеет достаточную мощность для срабатывания катушки;
• Не используйте ВА-303 вместо контактора - он не предназначен для частых включений (до 1000 раз в час);
• При замене старого аппарата сверьте не только ток, но и тип расцепителя - для двигателей важна именно комбинация тепловой и электромагнитной защиты;
• Обязательно проверяйте наличие указателя расцепления после каждого срабатывания - это помогает избежать повторных включений при сохранении неисправности.
