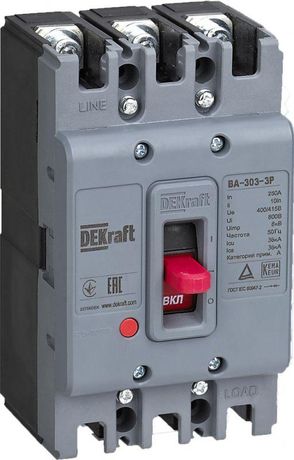

Выключатель автоматический для защиты двигателя 3п 200А 36кА ВА-303 DEKraft 22814DEK APC

Автоматический выключатель ВА-303 от DEKraft - это трёхполюсный силовой аппарат с номинальным током 200 А и отключающей способностью 36 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство оснащено моторным приводом и встроенной конструкцией, что делает его подходящим для установки в шкафы управления и распределительные устройства промышленного типа.

Назначение и область применения

Автоматический выключатель ВА-303 используется исключительно для защиты электродвигателей в промышленных системах. Он обеспечивает надёжную коммутацию и аварийное отключение при перегрузках и коротких замыканиях. Применяется в составе систем управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с высокими пусковыми токами. Подходит для установки в ГРЩ, ячейки ВРУ, щиты управления на предприятиях, в ЖКХ, на транспорте и в энергетике.

Технические характеристики

• Тип изделия: автоматический выключатель
• Номинальный ток: 200 А
• Количество полюсов: 3
• Номинальная отключающая способность: 36 кА
• Номинальное напряжение: 400 В (переменный ток)
• Тип расцепителя: электромагнитный + тепловой (защита от КЗ и перегрузки)
• Тип привода: моторный - позволяет дистанционно включать/выключать устройство
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь шкафа
• Способ монтажа: встраиваемый
• Тип крепления: болтовое - фиксируется на DIN-рейке или плите через отверстия
• Тип управления: рычажный - ручной режим доступен через внешний рычаг
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Индикация: указатель расцепления - визуально показывает причину отключения (тепловой или электромагнитный)

Совместимость и монтаж

Автоматический выключатель ВА-303 совместим со всеми стандартными шкафами управления, где предусмотрена возможность встраивания. Монтаж выполняется только в закрытые корпуса с уровнем защиты не ниже IP54. Для подключения используйте медные провода сечением до 95 мм2. Болтовое крепление требует предварительного сверления отверстий в стенке шкафа. Моторный привод подключается к цепи управления 24–220 В переменного или постоянного тока - требуется отдельная схема управления. Не допускается установка в условиях повышенной запылённости или влажности из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс отключения C для двигателей, что гарантирует селективность при пусковых токах. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. Электромагнитный расцепитель реагирует на токи короткого замыкания, тепловой - на длительные перегрузки, что снижает риск ложных срабатываний.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных сетей с большой токовой нагрузкой
• Комбинированный расцепитель - одновременная защита от перегрузок и КЗ
• Моторный привод - возможность удалённого управления без открывания шкафа
• Чёткая индикация причины отключения - ускоряет диагностику и восстановление работы
• Широкая совместимость с другими элементами серии ВА-300М - легко заменить или расширить систему

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги и механических воздействий
• Не рекомендован для использования в помещениях с температурой выше +40 C или ниже −25 C без дополнительного обогрева/охлаждения
• Моторный привод требует наличия внешнего источника питания управления - без него функция дистанционного управления недоступна
• Не предназначен для защиты светильников, нагревателей или бытовой техники - только для электродвигателей

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности
• Вводной аппарат в ГРЩ производственного цеха с несколькими насосными станциями
• Распределительный автомат в шкафу управления вентиляцией крупного торгового центра
• Компонент системы автоматизации на транспортном терминале - управление грузовыми лифтами

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 200 А нужен минимум 70–95 мм2 меди
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильное напряжение
• Не забудьте про заземление корпуса - даже при IP20 обязательное подключение PE-проводника
• При замене старого аппарата - сравнивайте не только ток, но и габариты: ВА-303 имеет специфическую посадочную площадку
• Для удобства обслуживания устанавливайте рядом с выключателем этикетку с номером цепи и типом защищаемого оборудования
