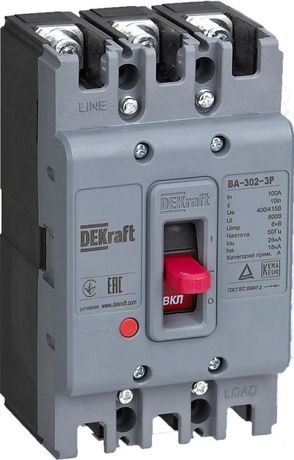

Выключатель автоматический для защиты двигателя 3п 40А 25кА ВА-302 DEKraft 22805DEK APC

Автоматический выключатель ВА-302 от DEKraft - трёхполюсный силовой аппарат с номинальным током 40 А и отключающей способностью 25 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство совмещает функции коммутации и защиты, легко интегрируется в шкафы управления и подходит для промышленного оборудования.

Назначение и область применения

Автоматический выключатель ВА-302 используется исключительно для защиты электродвигателей в системах автоматического управления. Он защищает двигатель от длительной перегрузки (благодаря тепловому расцепителю) и внезапных больших токов короткого замыкания (через электромагнитный расцепитель). Применяется в составе шкафов управления, ГРЩ, ВРУ и других распределительных устройств. Подходит для установки на предприятиях, в цехах, на транспорте, в ЖКХ - там, где есть стационарные электродвигатели мощностью до 18–20 кВт (при напряжении 400 В).

Технические характеристики

• Тип: автоматический выключатель с двойным расцепителем - тепловым и электромагнитным
• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания
• Количество полюсов: 3 - защищает все три фазы трехфазного двигателя
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 / 415 В - рассчитан на работу в сетях переменного тока 380–415 В
• Моторный привод: да - позволяет дистанционно включать и отключать аппарат через внешний привод
• Тип привода: моторный - управление осуществляется электрически, не вручную
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь шкафа, не имеет корпуса снаружи
• Способ монтажа: встраиваемый - закрепляется внутри щита, не выступает за его габариты
• Тип крепления: болтовое - фиксируется на DIN-рейке или специальной платформе с помощью болтов
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип управления: рычаг - ручное включение/выключение через механический рычаг на лицевой стороне
• Указатель расцепления: да - видимый индикатор показывает, что выключатель отключился из-за перегрузки или КЗ

Совместимость и монтаж

ВА-302 проектировался как часть серии ВА-300М и совместим со всеми элементами этой линейки. Для монтажа требуется подготовить место в шкафу с достаточным зазором вокруг аппарата (не менее 50 мм с боков и сверху для теплоотвода). Крепится болтами к металлической раме или специальному основанию - не устанавливается на стандартную DIN-рейку. Моторный привод требует подключения управляющего сигнала 24 В или 220 В переменного тока (зависит от модели привода). Обязательно соблюдать полярность при подключении входных и выходных клемм. Конструкция не предусматривает быстрого демонтажа - при необходимости замены необходимо отключить питание и открутить крепёж.

Безопасность и стандарты

Автоматический выключатель ВА-302 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не защищает от внешней среды - применение допускается только во внутренних помещениях с контролируемой температурой и отсутствием пыли, влаги и агрессивных паров.

Преимущества

• Двойной расцепитель - надёжно защищает двигатель как от медленной перегрузки, так и от резкого КЗ
• Моторный привод - позволяет реализовать удалённое управление и автоматизацию
• Индикация расцепления - снижает время диагностики отказов
• Высокая отключающая способность (25 кА) - подходит для сетей с высокой короткозамкнутой мощностью
• Встроенный дизайн - экономит место в шкафу, удобен для плотной компоновки

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги, пыли, химических веществ
• Не подходит для защиты осветительных нагрузок, нагревателей или другого немоторного оборудования - оптимизирован только под пусковые токи двигателей
• Требует ручного сброса после срабатывания - нельзя использовать в режиме самовозврата
• Не совместим с обычными DIN-рейками - нужна специальная mounting plate или рама
• Максимальный рабочий ток 40 А - не подходит для двигателей выше ~22 кВт при 400 В

Примеры использования

• Защита насосов в системах водоснабжения и канализации
• Контроль приводов конвейеров на пищевых и фармацевтических производствах
• Обеспечение безопасности вентиляторов в HVAC-системах
• Функция вводного автомата в распределительном шкафу цеха с несколькими двигателями
• Управляемый выключатель в системах автоматизации станков с ЧПУ

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (обычно указано на шильдике) значению 40 А - лучше выбирать выключатель с запасом 10–15%
• При использовании моторного привода убедитесь, что источник питания привода совпадает с напряжением управления (24 В DC / 220 В AC)
• Не затягивайте болты крепления слишком сильно - можно повредить изоляцию или пластиковую основу
• После каждого срабатывания обязательно найдите причину перегрузки или КЗ - просто включить снова опасно
• Для долговечности работы избегайте установки рядом с источниками тепла, вибраций или сильных электромагнитных помех
• ВА-302 - это компонент системы; он работает в связке с контакторами, термореле и кнопочными постами - не используйте его как единственный элемент управления
