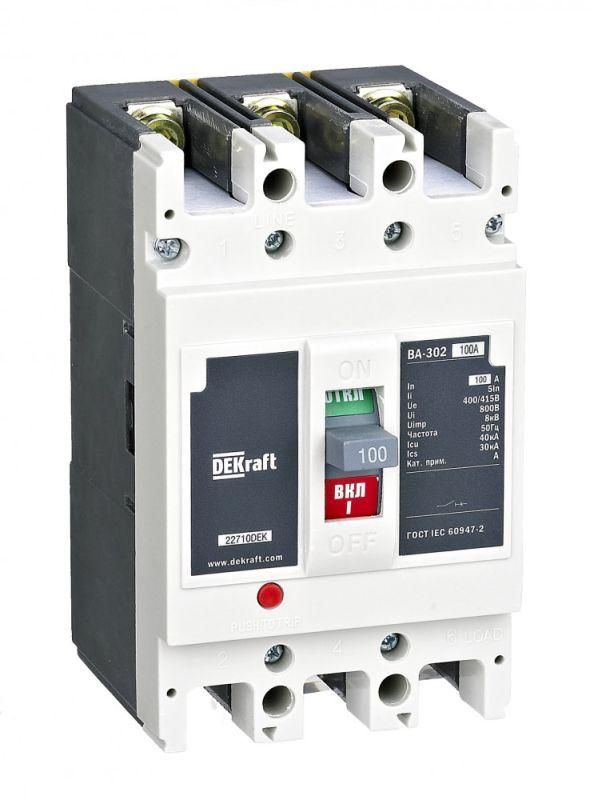

Выключатель автоматический трехполюсной 50А 25кА 5In ВА-302 L - 22707DEK APC

Автоматический выключатель ВА-302 L от Dekraft - трёхполюсное устройство на 50 А с отключающей способностью 25 кА и уставкой срабатывания 5In, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плиту в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель ВА-302 L используется для защиты силовых цепей переменного тока напряжением до 400 В. Он защищает оборудование от перегрузок и коротких замыканий благодаря термомагнитному расцепителю с уставкой 5In - то есть срабатывает при токе в пять раз выше номинала. Это особенно важно для длинных кабельных линий, где ток КЗ может быть ниже, чем в коротких участках. Применяется в распределительных щитах заводов, станций, конвейерных систем, насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 50 А
• Отключающая способность (Icu): 25 кА при 400 В
• Количество полюсов: 3
• Тип расцепителя: термомагнитный (защита от перегрузки и КЗ)
• Уставка мгновенного срабатывания: 5In (5 × 50 А = 250 А)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Привод: ручной рычажковый
• Индикация: визуальный указатель положения и сигнал расцепления
• Количество замыкающих контактов: 50 - указано некорректно, вероятно опечатка; фактически контактная система соответствует стандартным трёхполюсным автоматам, имеет один набор главных контактов + вспомогательные контакты для сигнализации
• Моторный привод: да - возможность подключения внешнего привода для удалённого управления
• Габариты: компактные - на 10–15% меньше аналогичных моделей

Совместимость и монтаж

Выключатель ВА-302 L монтируется на специальной монтажной плате с помощью предусмотренных крепёжных отверстий. Комплект поставки включает крепёж и четыре межфазные перегородки - они предотвращают пробой между фазами при аварии. Для установки требуется свободное пространство вокруг аппарата для теплоотвода. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2. Моторный привод подключается дополнительно, совместим с типовыми серво-приводами для автоматизации щитов.

Безопасность и стандарты

Выключатель ВА-302 L соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие индикатора расцепления позволяет оперативно диагностировать причину отключения. IP20 обеспечивает базовую безопасность внутри закрытых щитов, но не допускает использование во влажных или запылённых средах вне корпуса.

Преимущества

• Уставка 5In повышает чувствительность к КЗ в дальних точках сети - снижает риск отказа защиты на длинных линиях
• Компактные габариты позволяют экономить место в плотно укомплектованных щитах
• Встроенный индикатор расцепления ускоряет поиск причины отключения
• Поддержка моторного привода - удобно для автоматизированных систем
• Наличие межфазных перегородок исключает необходимость самостоятельной установки изоляционных барьеров

Ограничения применения

• Не предназначена для установки на открытом воздухе или в помещениях с повышенной влажностью - степень защиты IP20 недостаточна
• Не подходит для частых циклов включения/выключения - рассчитана на постоянную работу, а не на управление нагрузкой
• Не применяется в сетях постоянного тока - работает только при переменном токе 400 В
• Необходимо соблюдать минимальные зазоры между аппаратами для теплоотвода - перегрев возможен при плотной укладке

Примеры использования

• Защита двигателя 37 кВт на конвейере в пищевой промышленности
• Распределительный щит станции водоснабжения с длинными кабельными линиями
• Щит питания группы сварочных аппаратов на заводе
• Центральное распределение энергии в торговом центре с использованием моторного привода для дистанционного отключения

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 50 А используйте медный кабель минимум 10 мм2
• При монтаже на плату обязательно используйте входящие в комплект перегородки - даже если кажется, что фазы далеко друг от друга
• Если планируете подключение моторного привода - заранее выберите совместимую модель и подготовьте места для кабельных выводов
• Не забудьте про тепловой режим: не располагайте более двух аппаратов рядом без воздушного зазора в 10–15 мм
• При замене старого автомата - учтите, что ВА-302 L меньше аналогов, поэтому возможно потребуется доработка креплений в шкафу
