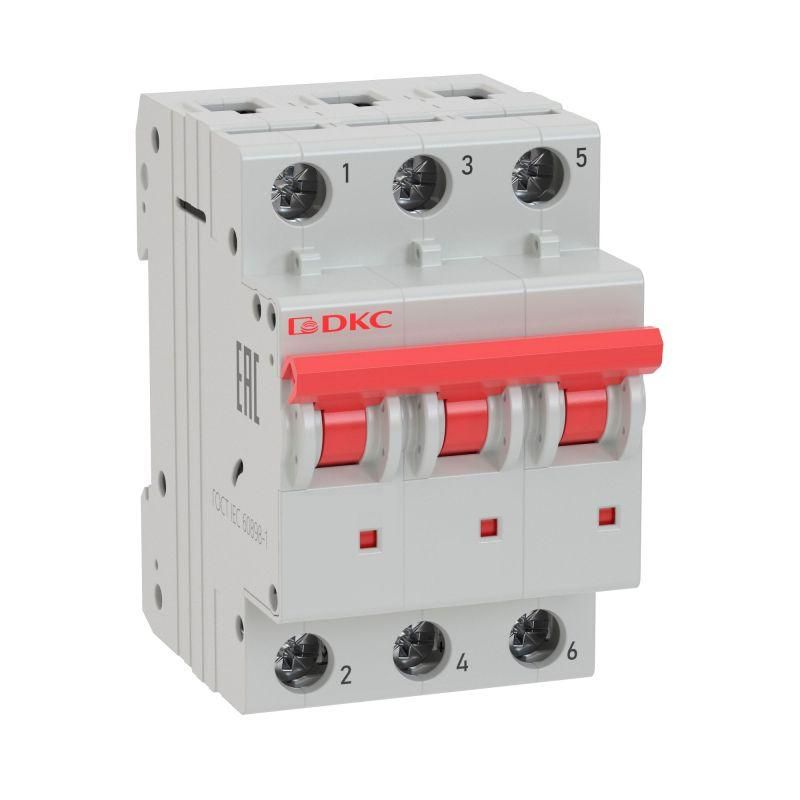

Выключатель автоматический модульный MD63 YON 3P 32А D 10кА YON (группа DKC) MD63-3D32-10

Автоматический выключатель модульный 3 полюса 32 А характеристика D 10 кА MD63 от бренда YON (группа DKC) - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Артикул md63-3d32-10 рассчитан на работу в сетях переменного тока 400 В, 50 Гц, подключается на DIN-рейку и подходит для промышленного оборудования с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 32 А характеристика D 10 кА MD63 защищает трёхфазные цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Отличается характерной «D» характеристикой расцепления, что делает его идеальным для нагрузок с высокими пусковыми токами: электродвигатели, насосы, компрессоры, конвейеры, сварочные аппараты. Устройство также позволяет вручную включать и отключать цепь в штатном режиме работы.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях с напряжением между фазами до 400 В
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 крат от номинала; подходит для индуктивных нагрузок с высоким пуском
• Количество полюсов: 3 - защищает все три фазы одновременно
• Частота: 50 Гц - предназначено для сетей стандарта Европы/СНГ
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: IV - допущен для установки на входе объекта, перед счётчиком
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений и открытых щитовых
• Поперечное сечение провода: до 25 мм2 - можно подключать медные жилы этого сечения
• Количество модулей: 3 - занимает 3 стандартных модуля на DIN-рейке (54 мм шириной)
• Глубина монтажа: 75 мм - требует свободного места в щите для правильного закрепления
• С коммутируемым нейтральным проводником: да - ноль тоже размыкается при отключении, повышает безопасность
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 32 А характеристика D 10 кА MD63 монтируется на стандартную DIN-рейку типа TS35. Подключение проводов осуществляется зажимами с верхними и нижними клеммами - можно подключать как сверху, так и снизу. Для надёжного соединения используйте провода сечением до 25 мм2. Максимальная глубина монтажа 75 мм - проверьте наличие достаточного пространства внутри щита. Выключатель совместим с дополнительными модулями: независимым расцепителем и вспомогательными контактами, которые устанавливаются самостоятельно после покупки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применяется в системах с категорией перенапряжения IV, что означает соответствие нормам для установки на вводе электроэнергии. Класс токоограничения 3 обеспечивает минимальное воздействие энергии короткого замыкания на кабель и оборудование. IP20 не предусматривает защиту от влаги - не применяйте во влажных помещениях без корпуса степени защиты IP54 и выше.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных аварийных ситуациях
• Характеристика D - оптимальна для двигателей и другого оборудования с высоким пусковым током
• Коммутируемый ноль - исключает опасность сохранения потенциала на нулевой жиле при отключении
• Широкий диапазон рабочих температур - подходит для неотапливаемых щитовых и зимних условий
• Поддержка дополнительных модулей - легко адаптируется под задачи автоматизации

Ограничения применения

• Не предназначен для установки вне герметичных щитов - степень защиты IP20 не защищает от пыли и влаги
• Не рекомендован для цепей с постоянным током (DC) - только для переменного тока 50 Гц
• Не следует использовать для защиты осветительных или бытовых нагрузок - характеристика D слишком «медленная» для таких применений
• Требуется минимум 75 мм свободной глубины в щите - не подходит для компактных панелей
• Запрещён монтаж в местах с постоянной вибрацией без дополнительной фиксации

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт на производстве
• Щитовая управления конвейерной линией на заводе
• Входной автомат в распределительном щите промышленного объекта
• Компрессоры, насосы, воздушные нагреватели с высоким пусковым током
• Электрощиты в неотапливаемых цехах, где температура опускается ниже 0 C

Практические советы

• Выбирая автоматический выключатель модульный 3 полюса 32 А характеристика D 10 кА MD63, убедитесь, что ваш двигатель действительно имеет пусковые токи в 8–15 крат от номинала - иначе выберите характеристику C
• При использовании с независимым расцепителем - подключайте его через отдельный источник питания, чтобы он работал даже при отключенном основном питании
• Используйте кабельные наконечники (штыревые или трубчатые) для проводов сечением 16–25 мм2 - это повысит надёжность контакта
• Проверяйте плотность затяжки клемм - недостаточно затянутый провод вызывает перегрев, переизбыток - повреждает контакт
• При установке в щит с несколькими автоматами - соблюдайте интервалы между устройствами для лучшего теплоотвода
• Артикул md63-3d32-10 - единственный в линейке MD63 с такой комбинацией характеристик; аналоги других брендов могут отличаться по габаритам и типу клемм
