Выключатель автоматический трёхполюсный 16A C 6kA City9 | C9F36316 |Systeme Electric APC

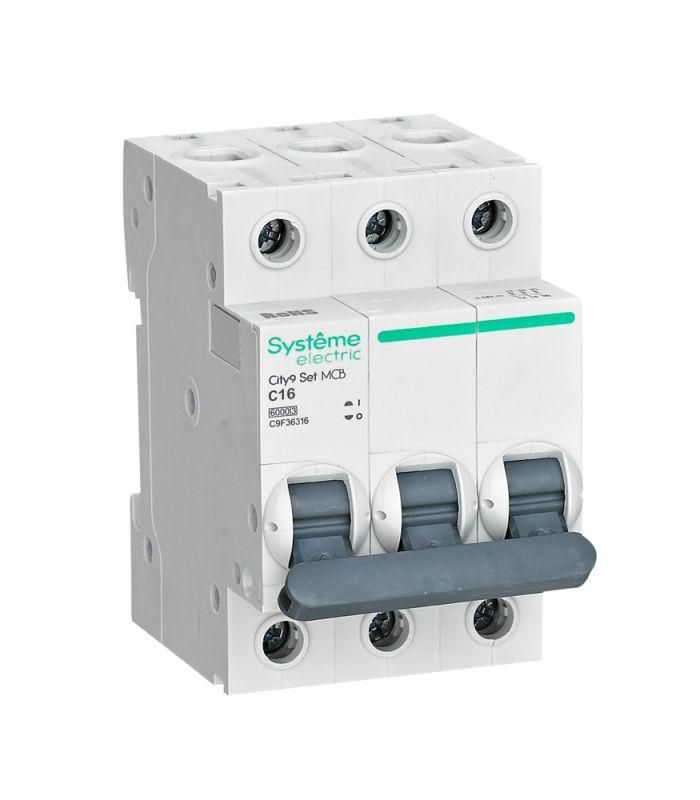

Автоматический выключатель Systeme Electric артикула c9f36316 - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель c9f36316 предназначен для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания. Используется в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях и других устройствах, где требуется надёжная защита трёхфазной сети 380–400 В. Характеристика «C» делает его подходящим для нагрузок с умеренным пусковым током - например, светильники, малые двигатели, бытовая техника.

Технические характеристики

• Количество полюсов: 3 (трёхполюсный)
• Номинальный ток: 16 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварийный ток до 6000 А
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Способ монтажа: на DIN-рейку шириной 3 модуля (54 мм)
• Глубина монтажа: 45 мм - требует минимального свободного пространства в щите
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Гарантия: 36 месяцев

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте однопроволочные медные кабели сечением 0,5–25 мм2. Клеммы рассчитаны на фиксацию провода без предварительной опрессовки, но рекомендуется использовать наконечники для многожильных проводов. Обеспечьте доступ к рычагу управления для ручного включения/выключения. Установка возможна в вертикальном положении - горизонтальная не допускается.

Безопасность и стандарты

Автоматический выключатель c9f36316 соответствует требованиям международного стандарта IEC/EN 60947-2. Соответствует директиве RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий или ртуть. Корпус выполнен из ударопрочного самозатухающего пластика, что обеспечивает безопасную работу даже при возникновении дугового замыкания. Механизм мгновенной коммутации минимизирует время образования дуги, снижая риск повреждения контактов и окружающих элементов.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, снижает риск возгорания
• Безопасные клеммы с защитным барьером - исключают случайное касание токоведущих частей и выпадение проводов
• Монолитная лицевая панель - прочная, не деформируется при температурных колебаниях
• 6 металлических заклёпок - усиливают конструкцию корпуса, увеличивая долговечность
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

Не применяется в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от пыли и влаги. Не подходит для цепей постоянного тока. Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы) - лучше выбрать характеристику D. Не следует использовать в щитах с ограниченным пространством менее 45 мм глубины. Не допускается установка вблизи нагревательных приборов или мест с температурой выше +40 C.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве
• Щитовая защита группы осветительных приборов в офисе
• Распределительный щит многоэтажного дома - защита этажной группы розеток
• Электрощит насосной станции с тремя насосами по 1,5 кВт каждый
• Подключение станков с ЧПУ с питанием 380 В

Практические советы

• При подключении проверяйте момент затяжки клемм - 2,5 Нм. Перетягивание повредит контакт, недотягивание вызовет нагрев и выход из строя.
• Используйте кабели сечением не более 25 мм2 - большие провода не войдут в клемму.
• Для многожильных проводов примените наконечники типа ШТИФТ или НШВИ - это повысит надёжность соединения.
• Проверяйте соответствие номинала автомата нагрузке - 16 А не подходит для цепей с потреблением более 3,5 кВт при 380 В.
• При групповой установке нескольких автоматов в одном щите оставляйте зазор 5–10 мм между ними для лучшего теплоотвода.
• Обращайте внимание на маркировку на лицевой панели - она должна четко указывать номинал 16 А и характеристику C.
