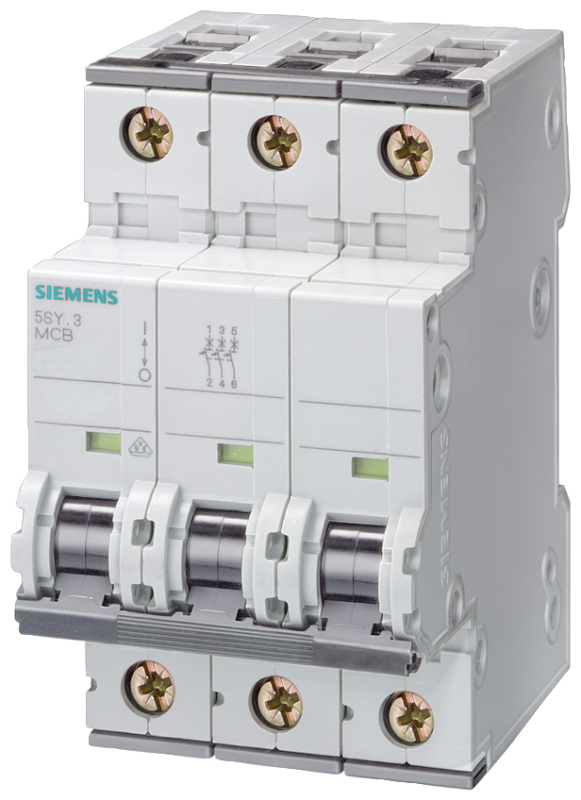

Выключатель автоматический трехполюсный 20А С 400В 6кА АС - 5SY6320-7 Siemens

Автоматический выключатель Siemens 5SY6320-7 - трёхполюсное устройство для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления, промышленном оборудовании и распределительных устройствах с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель Siemens 5SY6320-7 предназначен для защиты электрических цепей от сверхтоков: длительных перегрузок и внезапных коротких замыканий. Его используют в промышленных системах питания - на входе оборудования, в распределительных щитах, на линиях двигателей, насосов, компрессоров и других нагрузок с умеренным пусковым током. Устройство работает в сетях с частотой 50 Гц и напряжением до 400 В.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика расцепителя: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с умеренным пуском (например, двигатели, освещение, бытовые приборы)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать медные жилы до этого размера
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое не вызовет пробоя изоляции
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от коммутаций)
• Глубина монтажа: 70 мм - минимальная глубина шкафа, необходимая для свободной установки
• Рабочая температура: от –25 C - допускает работу в холодных помещениях, но не на улице
• Механическая износостойкость: 20 000 циклов - количество операций включения/выключения без потери функциональности
• Коммутационная износостойкость: 10 000 циклов - количество отключений при номинальном токе
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов

Совместимость и монтаж

Автоматический выключатель Siemens 5SY6320-7 совместим со всеми типами DIN-реек шириной 35 мм, соответствующих стандарту EN 60715. Для монтажа достаточно зафиксировать устройство на рейке зажимом сзади - никаких болтов или инструментов не требуется. Клеммы предназначены для подключения медных жил сечением до 35 мм2. Наконечники (штыревые или трубчатые) рекомендованы для надёжного контакта. Не используйте алюминиевые провода - они не подходят по требованиям производителя.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 для низковольтных выключателей. Сертифицирован для работы в условиях степени загрязнения 3 - то есть в средах с проводящей пылью, конденсатом и временными перебоями изоляции. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - поэтому монтаж возможен только во внутренних щитах.

Преимущества

• Надёжное срабатывание при коротких замыканиях благодаря высокой отключающей способности (6 кА)
• Износостойкость - 10 тысяч коммутаций при номинальном токе обеспечивают долгий срок службы даже при частых отключениях
• Совместимость с другими изделиями серии Siemens 5SY - легко формировать комплексную защиту в одном щите
• Ярко выраженная рычаговая ручка - удобно определять состояние (вкл./выкл.) даже в плохо освещённых местах
• Фиксация на DIN-рейке без инструментов - ускоряет монтаж и обслуживание

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешнего воздействия
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска); для них лучше выбрать характеристику D
• Запрещено использовать в цепях постоянного тока - устройство рассчитано только на переменный ток (AC)
• Не рекомендуется для установки в местах с регулярными температурными колебаниями ниже –25 C или выше +40 C
• Не предназначен для частого ручного включения/выключения как обычный рубильник - это снижает срок службы

Примеры использования

• Защита трёхфазного двигателя мощностью до 11 кВт в промышленном станке
• Входной автомат в распределительном щите производственного участка
• Щит управления конвейерной линией с несколькими приводами
• Защита группы светильников и розеток в цеховой электрощитовой

Практические советы

• При выборе автомата убедитесь, что номинальный ток нагрузки не превышает 80 % от 20 А - это продлит срок службы и снизит риск ложных срабатываний
• Проверьте посадочные размеры: глубина монтажа 70 мм должна учитываться при проектировании корпуса щита
• Подключение проводов - затягивайте клеммы моментом 1,8–2,2 Нм; переусердствовать нельзя - можно повредить контакт
• Для многожильных проводов используйте наконечники типа ШТИ - это предотвращает ослабление контакта после нескольких циклов нагрева
• При замене старого автомата проверьте соответствие класса отключения (6 кА) - в некоторых старых объектах установлены более слабые устройства (4,5 кА), которые недостаточно надёжны
