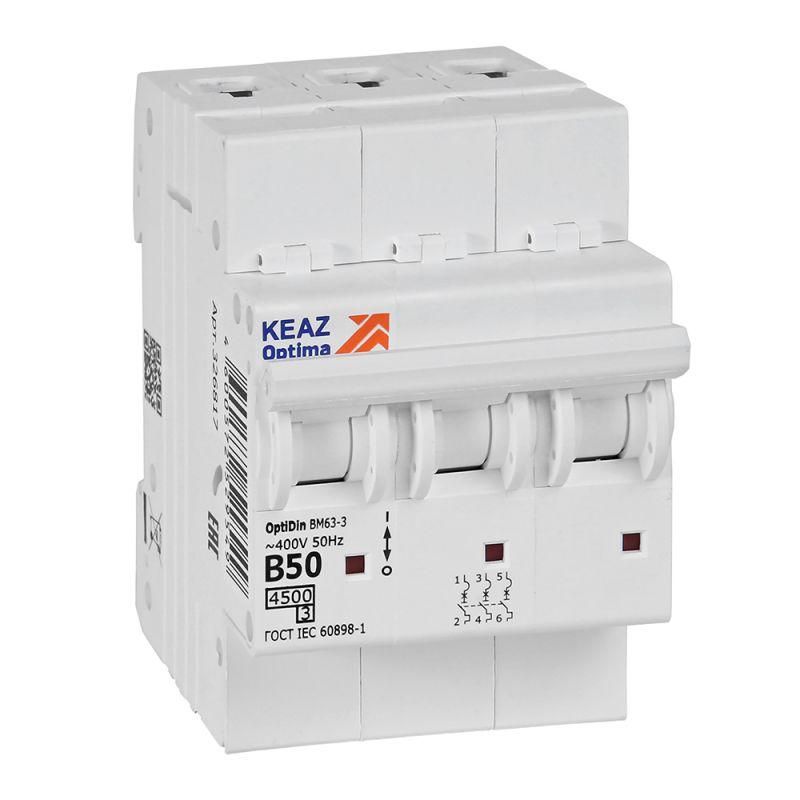

Выключатель автоматический трехполюсный 50А B 4,5кА AC OptiDin BM63-3B50-4,5-УХЛ3 - 329524 КЭАЗ

Автоматический выключатель КЭАЗ OptiDin BM63 4,5 кА - трёхполюсный модульный аппарат на 50 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Выключатель установлен на DIN-рейку, совместим с типичными бытовыми и общественными системами питания 400 В, 50 Гц.

Назначение и область применения

Выключатель КЭАЗ OptiDin BM63 4,5 кА используется для защиты групповых линий в электрощитах: квартирах, этажных распределительных устройствах, подъездных щитах. Применяется там, где требуется надёжная защита от сверхтоков - при перегреве проводов из-за нагрузки или при аварийных коротких замыканиях. Подходит для цепей с активной и слабоиндуктивной нагрузкой: освещение, розетки, нагревательные приборы, бытовые электроприборы.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; подходит для бытовой техники с умеренным пусковым током
• Частота: 50 Гц - рассчитан на стандартную сетевую частоту в России
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от тонких до мощных
• Ширина по модулям: 3M - занимает 3 стандартных модуля на DIN-рейке (17,5 мм каждый)
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от –70 C до +60 C - работает даже в холодных помещениях, например, в неотапливаемых подвалах
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии в сети
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловое воздействие на сеть
• Категория перенапряжения: IV - допустимо применение в местах подключения к основному вводу, перед счётчиком
• Глубина монтажа: 75 мм - требует свободного места внутри щита

Совместимость и монтаж

Выключатель КЭАЗ OptiDin BM63 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется через винтовые зажимы, доступные после поворота рычага управления. Работает с проводниками сечением от 1 до 25 мм2 - используйте наконечники НШВИ для многожильных проводов. Убедитесь, что глубина щита минимум 75 мм, чтобы механизм мог полностью перемещаться при включении/отключении.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 и международным стандартам для устройств защиты бытовых и аналогичных объектов. Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокую степень безопасности при работе в условиях возможных перенапряжений. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды - не применяйте во влажных помещениях без дополнительной защиты.

Преимущества

• Универсальная характеристика B - оптимальна для большинства бытовых потребителей
• Высокая отключающая способность 4,5 кА - достаточна для современных жилых домов
• Работает при экстремальных температурах - от –70 C до +60 C, что важно для неотапливаемых щитов
• Поддерживает широкий диапазон сечений проводов - удобно при замене старой проводки
• Совместим со всей серией OptiDin - легко расширить щит другими модулями (розеточные автоматы, УЗО, реле)

Ограничения применения

• Не подходит для цепей с высокими пусковыми токами (например, крупные двигатели, компрессоры) - для них нужна характеристика C или D
• IP20 не обеспечивает защиту от влаги - запрещено использование в банях, подвалах с повышенной влажностью, на улице
• Максимум 30 операций включения/выключения в сутки - не предназначен для частого ручного переключения, например, как рубильник
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо использовать отдельное устройство

Примеры использования

• Защита группы розеток в трёхкомнатной квартире
• Автомат в этажном щите для нескольких квартир
• Щит на входе в частный дом, защищающий фазы от перегрузок
• Обеспечение отключения при КЗ в цепи кондиционера или бойлера

Практические советы

• Выбирая этот выключатель, проверьте, что ваша проводка рассчитана на 50 А - иначе он будет срабатывать слишком часто
• При замене автомата убедитесь, что новый также имеет 3 полюса - нельзя менять на двухполюсный без изменения схемы
• Для многожильных проводов всегда используйте наконечники - они предотвращают ослабление контакта
• Если щит находится в сыром месте, выбирайте модель с IP44 или поместите выключатель внутрь герметичного бокса
• КЭАЗ OptiDin BM63 4,5 кА - часть единой системы OptiDin. Все остальные модули (УЗО, дифавтоматы) того же бренда будут совмещаться по форме и цвету, упрощая обслуживание
