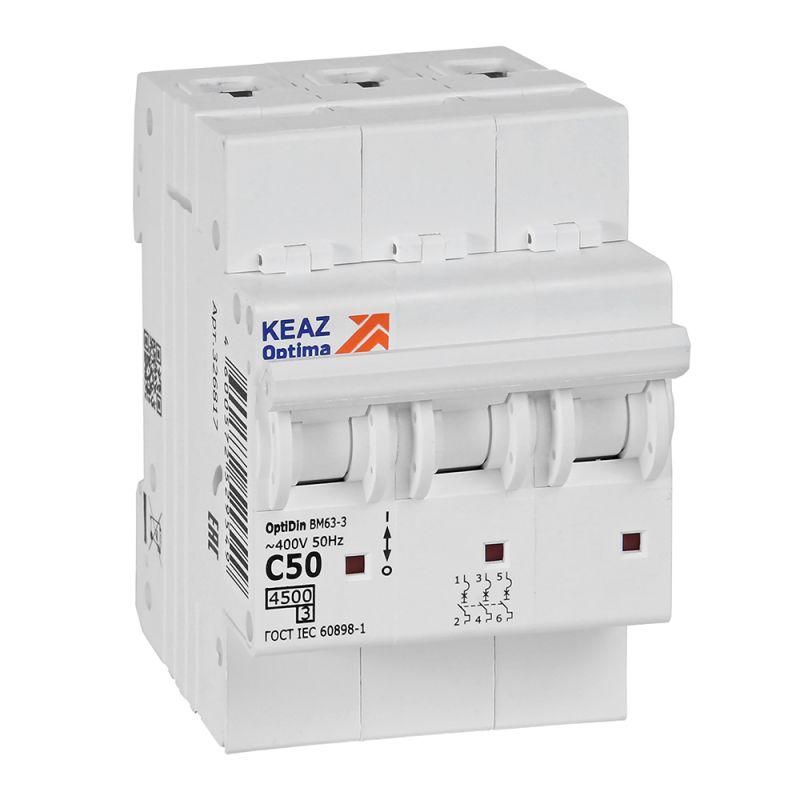

Выключатель автоматический трехполюсный 50А C 4,5кА AC OptiDin BM63-3C50-4,5-УХЛ3 - 326817 КЭАЗ

Автоматический выключатель модульный трехполюсный 50А C 4,5кА AC BM63-3C50-4,5-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Произведён компанией КЭАЗ в серии OptiDin BM63, обеспечивает надёжную работу при номинальном токе 50 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель модульный трёхполюсный BM63-3C50-4,5-УХЛ3 предназначен для защиты групповых цепей в электрощитах: квартирных, этажных и общедомовых распределительных устройствах. Он защищает проводку от повреждений при длительных перегрузках и аварийных коротких замыканиях. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании оборудования или ремонте. Подходит для установки в бытовых и малоэтажных общественных зданиях с сетями переменного тока 50 Гц.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно, используется в трёхфазных сетях 380 В.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: освещение, насосы, малые двигатели, группы розеток.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Номинальное напряжение: 400 В - рассчитан на использование в сетях с линейным напряжением до 400 В переменного тока.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не защищён от воды и пыли - применяется только внутри закрытых щитов.
• Монтаж на DIN-рейку: занимает 3 модуля (54 мм шириной); глубина установки - 75 мм.
• Рабочая температура: от –70 C до +60 C - допустимо применение в холодных помещениях и нагреваемых шкафах.
• Частота: 50 Гц - соответствует стандартной сети России и стран СНГ.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.

Совместимость и монтаж

Автоматический выключатель BM63-3C50-4,5-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы - затяжка должна выполняться моментом 1,8 Нм. Перед монтажом проверьте соответствие сечения провода (не менее 1 мм2 и не более 25 мм2). Убедитесь, что в щите достаточно места по глубине - требуется минимум 75 мм свободного пространства. Выключатель совместим со всеми компонентами серии OptiDin BM63: дополнительными контактами, катушками отключения, сигнализаторами положения.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяет технологию тепломагнитного расцепления: электромагнитный элемент реагирует на короткое замыкание, биметаллический - на перегрузку. Конструкция исключает самопроизвольное отключение при вибрации и механическом воздействии. Сертифицирован для эксплуатации в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем пыли и без конденсации влаги.

Преимущества

• Высокая коммутационная способность (4,5 кА) снижает риск возгорания при аварии.
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых щитовых.
• Фиксированная конструкция контактов обеспечивает долгий срок службы даже при частых включениях.
• Цветовая маркировка рычага (белый корпус, чёрный рычаг) улучшает визуальное восприятие состояния в щите.
• Поддерживается полная совместимость с другими изделиями серии OptiDin BM63 - удобно при масштабировании щита.

Ограничения применения

• Не предназначен для защиты однофазных цепей - требует трёхфазной системы.
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице или во влажных помещениях без дополнительной защиты.
• Не рекомендован для нагрузок с высокими пусковыми токами (например, мощные компрессоры, крупные двигатели) - лучше выбрать характеристику D.
• Максимум 30 операций включения/выключения в сутки - частое ручное управление может снизить срок службы.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазной группы розеток на кухне или в мастерской.
• Отключение питания трёхфазного насоса в системе водоснабжения дома.
• Щит на этаже многоквартирного дома - распределение энергии между тремя квартирами.
• Общий входной автомат перед распределителем в подъездном щите.

Практические советы

• Выбирая этот автомат вместо двухполюсного - убедитесь, что ваша система действительно трёхфазная. На однофазной сети он будет работать некорректно.
• При сборке щита используйте одинаковые типы проводов - смешивание меди и алюминия запрещено.
• Проверяйте плотность затяжки контактов через год после установки - особенно при больших токах.
• Если планируете увеличивать нагрузку в будущем - выбирайте автомат с запасом по току (например, 63 А), чтобы не менять весь модуль.
• BM63-3C50-4,5-УХЛ3 от КЭАЗ - это серийное решение для массового жилья. Для промышленных объектов с высокими пусковыми токами стоит рассмотреть модели с характеристикой D.
