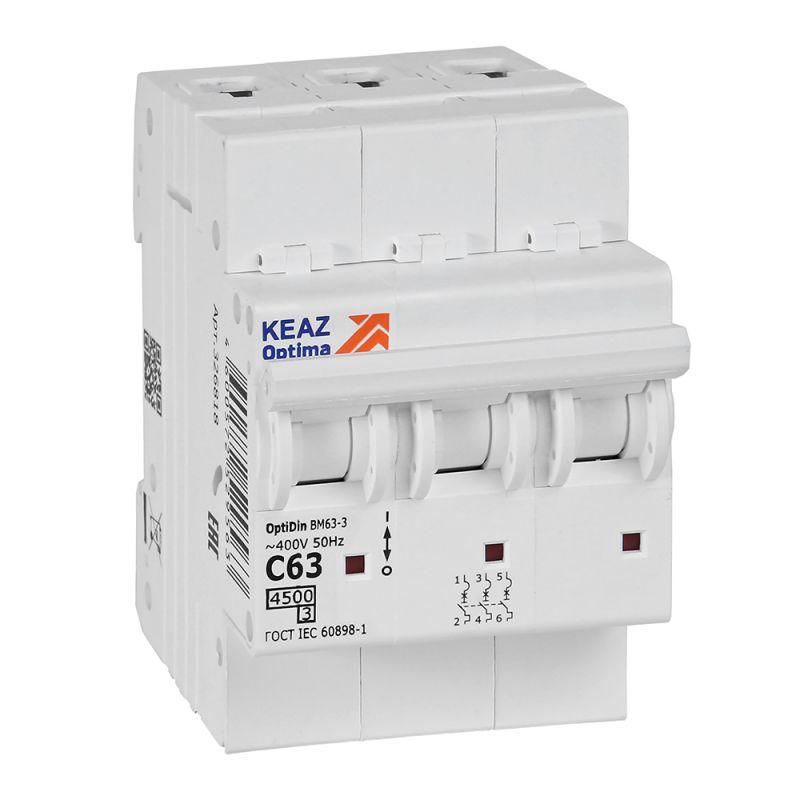

Выключатель автоматический трехполюсный 63А C 4,5кА AC OptiDin BM63-3C63-4,5-УХЛ3 - 326818 КЭАЗ

Автоматический выключатель модульный трехполюсный 63А C 4,5кА AC УХЛ3 BM63-3C63-4,5-УХЛ3 от КЭАЗ Optima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Этот выключатель обеспечивает надежную коммутацию и безопасную работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный 63А с характеристикой C используется для защиты групповых линий в бытовых и общественных объектах. Подходит для установки в распределительных, квартирных и этажных щитах. Применяется там, где требуется защита нагрузок с умеренным пусковым током - например, освещение, розеточные группы, бытовые приборы, насосы, вентиляторы. Выключатель рассчитан на ежедневное включение/отключение до 30 раз, что соответствует обычным условиям эксплуатации в жилых домах.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В между фазами (380 В в системе TN-S/TN-C)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; подходит для типичных бытовых нагрузок
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Род тока: переменный (AC), 50 Гц - совместим с сетями России и стран СНГ
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Степень защиты IP20 - защищен от прикосновения пальцами, но не от пыли и воды
• Рабочая температура: от –70 C до +60 C - допускает эксплуатацию в неотапливаемых помещениях, включая холодные подвалы
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 75 мм - требует достаточного пространства внутри щита

Совместимость и монтаж

Выключатель устанавливается на стандартную DIN-рейку типа 35 мм. Совместим со всеми щитами, поддерживающими модульную архитектуру. Для подключения используйте провода сечением 1–25 мм2 - затяжка клемм должна выполняться усилием, рекомендованным производителем (обычно 0,8–1 Нм). Автоматический выключатель BM63-3C63-4,5-УХЛ3 имеет фиксированные клеммы - не предусматривает внешние переходники. Все три полюса механически связаны: при срабатывании одного - отключаются все. Установка возможна в вертикальном положении - горизонтальная не рекомендуется.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2 и EN 60947-2. Сертифицирован для использования в сетях до 1000 В переменного тока. Конструкция исключает самопроизвольное включение после аварийного отключения. Отличительная черта - классическая кнопка включения/выключения с четким тактильным ощущением. Устройство не содержит свинца и других запрещённых веществ - соответствует RoHS.

Преимущества

• Высокая коммутационная способность 4,5 кА - обеспечивает надежность даже при серьезных КЗ
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях
• Совместимость с сериями OptiDin BM63/BM125 - легко заменяется аналогами при необходимости
• Фиксированная конструкция - снижает риск некорректного монтажа
• Цифровая маркировка на корпусе - удобно идентифицировать параметры без документации

Ограничения применения

• Не предназначен для защиты двигателей с высоким пусковым током - для них нужна характеристика D
• IP20 не защищает от влаги - нельзя устанавливать во влажных местах (ванная, бассейн, улица)
• Не поддерживает дистанционное управление - только ручное включение/отключение
• Максимальная частота включений - 30 раз в сутки; частое ручное отключение сокращает срок службы
• Не совместим с системами автоматического управления без дополнительных контакторов

Примеры использования

• Защита трёхфазной розеточной группы в квартире с кондиционером, стиральной машиной и электродуховкой
• Щит на этаже многоквартирного дома - отдельный автомат для каждой квартиры
• Подъездный щит с освещением и лифтовой системой (при условии, что лифт питается через отдельный контур)
• Общедомовой щит с теплым полом, вентиляцией и насосами

Практические советы

• При проектировании щита учтите глубину монтажа - 75 мм. Не забудьте оставить место для кабельных каналов и перемычек
• Выбирая автомат, проверьте соответствие сечения провода - слишком толстый провод не войдет в клемму, слишком тонкий - будет греться
• Для защиты оборудования с пусковыми токами выше 5×Iн (например, компрессоры) выбирайте характеристику D, а не C
• Если планируете будущую модернизацию - оставьте свободные модули рядом с этим автоматическим выключателем BM63-3C63-4,5-УХЛ3
• Проверяйте маркировку перед установкой: буква “C” - именно характеристика срабатывания, а не номер модели
