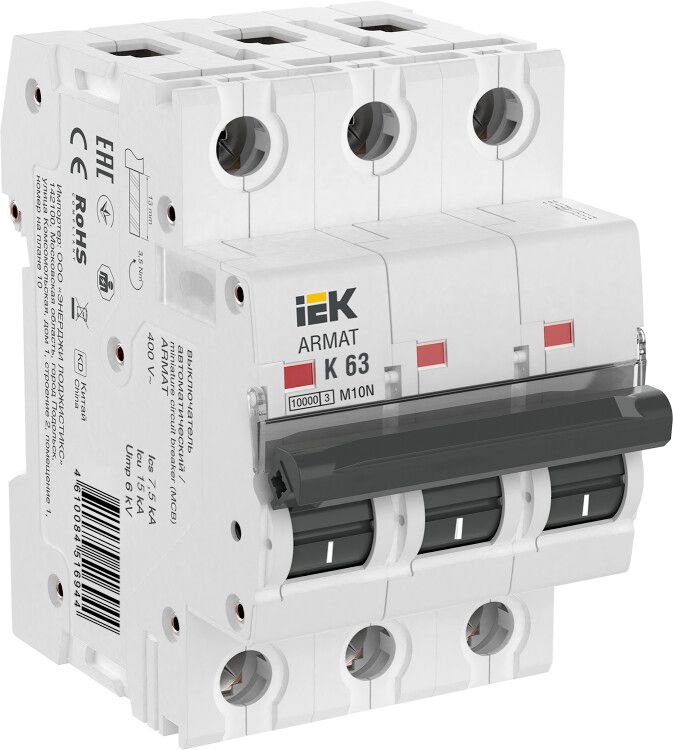

Выключатель автоматический трёхполюсный M10N 3P K 63А 10кА ARMAT | AR-M10N-3-K063 IEK

Автоматический выключатель трехполюсный M10N K 63А 10кА от IEK - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных и энергетических объектах, особенно там, где требуется надежная коммутация и высокая устойчивость к импульсным токам. Артикул ar-m10n-3-k063 соответствует модели серии ARMAT.

Назначение и область применения

Автоматический выключатель трехполюсный M10N K 63А 10кА предназначен для защиты распределительных и групповых цепей переменного тока с нагрузкой до 63 А. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и силовых панелях на промышленных предприятиях, в энергообъектах, на производственных линиях и в зонах с частыми пусками двигателей.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство
• Номинальное напряжение изоляции (Ui): 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: K - специальная кривая, устойчивая к кратковременным пиковым токам (например, при запуске двигателей); менее чувствительна, чем B или C
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон сечений для подключения жил
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Рабочий температурный диапазон: –5…+40 C - не использовать в неотапливаемых помещениях зимой или в условиях перегрева
• Срок службы: 15 лет - при соблюдении условий эксплуатации и количества операций
• Наличие нейтрального проводника: да - позволяет подключать ноль, хотя он не защищается автоматическим расцепителем
• Возможность дополнительной комплектации: да - можно установить дополнительные контакты, расцепители, блокировки

Совместимость и монтаж

Автоматический выключатель M10N K 63А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Клеммы позволяют затяжку двумя гаечными ключами. Устройство совместимо со всей серией ARMAT - одинаковые крепления, форма и интерфейсы. Нейтральный проводник подключается отдельно, через внешнюю клемму, но не контролируется расцепителем. Рекомендуется проверять момент затяжки винтов согласно руководству производителя - недостаточная затяжка может вызвать нагрев.

Безопасность и стандарты

Выключатель сертифицирован по международному стандарту IEC 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и точности срабатывания. Конструкция включает усиленную дугогасительную камеру, снижающую риск возгорания при отключении больших токов. Корпус изготовлен из самозатухающего материала, устойчивого к механическим повреждениям.

Преимущества

• Характеристика K обеспечивает отказ от ложных срабатываний при пуске мощных двигателей - идеально для насосов, компрессоров, конвейеров
• Усиленная дугогасительная камера увеличивает срок службы и безопасность при частых отключениях
• Независимый механизм расцепления повышает надежность работы даже при деформации корпуса
• Высокая прочность корпуса серии ARMAT снижает риск повреждения при транспортировке и монтаже
• Поддержка дополнительных модулей (блокировочные контакты, сигнализационные контакты) позволяет легко интегрировать в системы автоматизации

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50 Гц
• Не рекомендуется для бытовых систем с малыми пусковыми токами - характеристика K слишком “медленная” для освещения или электроники
• Запрещено использование при температуре ниже –5 C - возможны проблемы с механикой и пластиковыми элементами
• Нейтральный проводник не защищен - при аварии на нуле выключатель не отключится

Примеры использования

• Защита вводного автомата в ВРУ промышленного цеха с несколькими двигателями
• Контроль группы станков с частыми пусками (токарные, фрезерные)
• Щитовая распределительная система на заводе с конвейерами и насосами
• Цепи питания тяжелого оборудования с высокими пусковыми токами (более 5–7× номинала)

Практические советы

• Выбирая автоматический выключатель M10N K 63А 10кА, убедитесь, что расчетный ток нагрузки не превышает 63 А - лучше иметь запас 10–15%
• Проверьте посадочный диаметр кабеля - сечение более 25 мм2 требует переходника или другого типа выключателя
• При использовании в щите с множеством автоматов - учитывайте тепловую нагрузку: не располагайте рядом с другими источниками тепла
• Для удаленного контроля состояния цепи используйте дополнительные контактные модули - они совместимы с этим артикулом
• Не путайте с аналогами с характеристикой C - K имеет более высокий порог срабатывания, что важно для промышленных нагрузок
