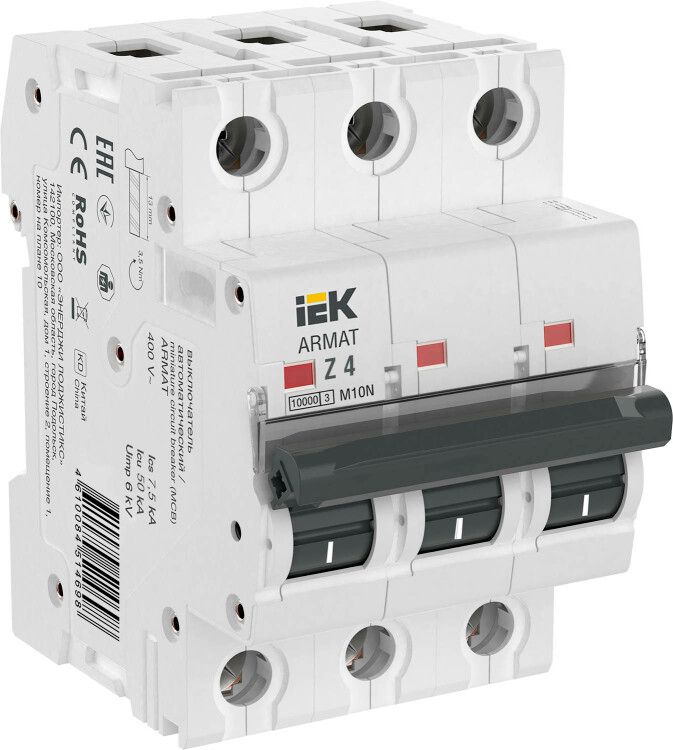

Выключатель автоматический трёхполюсный M10N 3P Z 4А 10кА ARMAT | AR-M10N-3-Z004 IEK
Выключатель автоматический трёхполюсный M10N 3P Z 4А 10кА ARMAT | AR-M10N-3-Z004 IEK

Товарные предложения:

ARMAT Выключатель автоматический трехполюсный M10N Z 4А - AR-M10N-3-Z00404.10.2024Под заказ

Розничная цена

34 687,8 ₽

Получи -21%

шт.
от 30 дней

Характеристики

Сертификаты

Сопутствующие товары

Характеристики c описанием

Частота:

50 Гц

Частота является важным параметром для автоматических выключателей модульного типа, так как она определяет, с какой скоростью электрический ток меняет свое направление. Обычно частота измеряется в герцах (Гц) и должна соответствовать частоте сети, к которой подключено устройство. Правильный выбор частоты критически важен для обеспечения надёжной и стабильной работы автоматического выключателя. Автоматические выключатели, рассчитанные на частоту 50 Гц, предназначены для использования в сетях с номинальной частотой 50 герц. Это стандартная частота для большинства электрических сетей в Европе и Азии. Выбор выключателя с этой частотой обеспечит корректную работу в соответствующих сетях и предотвратит перегрев и возможные повреждения устройства. Автоматические выключатели с диапазоном частот 50-60 Гц универсальны и могут использоваться как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц. Это делает их гибкими и удобными для применения в различных регионах и условиях эксплуатации, обеспечивая стабильную работу устройства в широком диапазоне сетевых частот. Автоматические выключатели, рассчитанные на частоту 60 Гц, предназначены для использования в сетях с номинальной частотой 60 герц. Это стандартная частота для большинства электрических сетей в Северной Америке и некоторых других регионах. Выбор выключателя с этой частотой обеспечит надёжную работу в соответствующих сетях и предотвратит возможные неисправности. Автоматические выключатели с обозначением 50/60 Гц универсальны и могут работать как с частотой 50 Гц, так и с частотой 60 Гц. Это позволяет использовать их в сетях различных регионов, обеспечивая надёжную и стабильную работу устройства при разных частотах сети. Автоматические выключатели с частотным диапазоном 50-60 Гц предназначены для работы в сетях с частотой 50 Гц и 60 Гц. Это обеспечивает их универсальность и возможность использования в различных сетях, стабилизируя работу устройства при разных частотных условиях. Автоматические выключатели, обозначенные как 50/60 Гц, могут использоваться в сетях с частотой 50 Гц и 60 Гц. Это делает их универсальными и пригодными для эксплуатации в различных регионах, гарантируя стабильную работу устройства в заданных частотных диапазонах.

Род тока:

Переменный ток (AC)

Род тока указывает на тип электрического тока, для работы с которым предназначен автоматический выключатель. Это свойство важно для правильного выбора устройства в зависимости от условий эксплуатации и типа нагрузки, что обеспечивает надежную и безопасную работу электрической сети. Переменный ток (AC) характеризуется периодической сменой направления и величины. Автоматические выключатели, рассчитанные на работу с переменным током, используются в бытовых и промышленных сетях, где стандартное напряжение составляет 220/380 В. Выбор таких выключателей рекомендуется для стандартных электрических сетей, где переменный ток является основным источником питания. Замена на выключатель для постоянного тока не рекомендуется из-за различий в характеристиках дугогашения и конструкции контактов. Постоянный ток (DC) имеет постоянное направление и величину. Автоматические выключатели для постоянного тока используются в специализированных приложениях, таких как системы солнечных батарей, аккумуляторные установки и электромобили. Эти выключатели имеют конструктивные особенности для эффективного гашения дуги при разрыве цепи. Выбор таких выключателей рекомендуется для систем, где используется постоянный ток. Замена на выключатель для переменного тока не рекомендуется, так как это может привести к снижению надежности и безопасности системы. Автоматические выключатели, рассчитанные на работу как с переменным, так и с постоянным током (AC/DC), универсальны и могут применяться в различных типах электрических сетей. Они особенно полезны в системах, где возможно использование как переменного, так и постоянного тока, что обеспечивает гибкость и удобство эксплуатации. Выбор таких выключателей рекомендуется для сетей с комбинированным типом тока или в случаях, когда возможна смена типа тока в будущем. Замена на специализированные выключатели для только одного типа тока возможна, но может ограничить универсальность системы.

Номин. ток:

4 А

Номинальный ток (Номин. ток) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения цепи. Этот параметр определяет, при каком токе автоматический выключатель будет срабатывать для защиты электрической цепи от перегрузки и короткого замыкания. Выбор автоматического выключателя с правильным номинальным током критически важен для обеспечения надежной и безопасной работы электрической системы. Автоматический выключатель на 1 А предназначен для защиты цепей с очень низким потреблением тока. Обычно используется в цепях управления и сигнализации. Подходит для защиты отдельных маломощных устройств. Автоматический выключатель на 6 А используется для защиты цепей с низким потреблением тока, таких как освещение и небольшие бытовые приборы. Рекомендуется для использования в жилых и коммерческих помещениях, где нагрузка не превышает 6 ампер. Автоматический выключатель на 10 А подходит для защиты цепей с умеренным потреблением тока, таких как осветительные сети и розеточные группы в жилых помещениях. Обеспечивает надежную защиту от перегрузок и коротких замыканий. Автоматический выключатель на 16 А часто используется для защиты розеточных групп и осветительных сетей с более высокой нагрузкой. Подходит для бытовых и коммерческих применений, где нагрузка не превышает 16 ампер. Автоматический выключатель на 20 А предназначен для защиты цепей с высокой нагрузкой, таких как мощные бытовые приборы и розеточные группы. Рекомендуется для использования в местах с более интенсивным потреблением электроэнергии. Автоматический выключатель на 25 А используется для защиты цепей, питающих мощные бытовые и промышленные устройства. Подходит для цепей, где потребление тока может достигать 25 ампер. Автоматический выключатель на 32 А применяется для защиты цепей с очень высокой нагрузкой, таких как электроплиты и крупные бытовые приборы. Обеспечивает надежную защиту от перегрузок и коротких замыканий в цепях с потреблением до 32 ампер. Автоматический выключатель на 40 А предназначен для защиты цепей с очень высокой нагрузкой, таких как промышленные установки и мощные бытовые приборы. Используется в местах, где потребление тока может достигать 40 ампер. Автоматический выключатель на 50 А применяется для защиты цепей с экстремально высокой нагрузкой, таких как промышленные оборудования и крупные электроприборы. Обеспечивает защиту цепей с потреблением до 50 ампер. Автоматический выключатель на 63 А используется для защиты цепей с очень высокой нагрузкой, таких как промышленные установки и мощные электроприборы. Подходит для цепей, где потребление тока может достигать 63 ампер.

Тип напряжения:

AC (перемен.)

Тип напряжения указывает на вид электрического тока, для работы с которым предназначен автоматический выключатель. Это свойство критически важно для обеспечения корректной работы устройства и безопасности электрической сети. Неправильный выбор типа напряжения может привести к сбоям в работе или повреждению оборудования. AC (перемен.) - Автоматические выключатели, предназначенные для работы с переменным током. Переменный ток (AC) изменяет направление и величину с определенной частотой (обычно 50 или 60 Гц). Эти выключатели широко используются в бытовых и промышленных электрических сетях. При выборе автоматического выключателя для сетей с переменным током важно учитывать номинальное напряжение и частоту сети. AC/DC (перемен./постоян.) - Автоматические выключатели, способные работать как с переменным, так и с постоянным током. Эти универсальные устройства применяются в системах, где может присутствовать и тот, и другой вид тока, например, в системах бесперебойного питания (UPS) или в некоторых промышленных установках. При выборе таких выключателей важно учитывать требования по напряжению и току для обоих типов тока. DC (постоян.) - Автоматические выключатели для работы с постоянным током. Постоянный ток (DC) имеет постоянное направление и величину. Такие выключатели часто применяются в системах солнечных батарей, аккумуляторных установках и других приложениях, где используется постоянный ток. При выборе важно учитывать номинальное напряжение и ток, а также особенности коммутации постоянного тока.

Гарантийный срок:

120 мес

Гарантийный срок для автоматических выключателей модульных указывает период, в течение которого производитель гарантирует исправную работу устройства при соблюдении условий эксплуатации. Этот параметр важен для планирования технического обслуживания и замены оборудования, а также для оценки надежности и долговечности продукта. Гарантийный срок 120 месяцев (10 лет) свидетельствует о высоком качестве и надежности автоматического выключателя. Это значение подходит для критически важных систем, где минимизация частоты технического обслуживания и замены оборудования имеет первостепенное значение. Рекомендуется для объектов с высокой степенью ответственности, таких как промышленные предприятия и объекты инфраструктуры. Гарантийный срок 84 месяца (7 лет) указывает на значительный уровень доверия производителя к своему продукту. Подходит для коммерческих и жилых зданий, где важна долговечность оборудования, но при этом возможно проведение планового технического обслуживания через несколько лет эксплуатации. Гарантийный срок 24 месяца (2 года) является минимальным приемлемым сроком гарантии для автоматических выключателей модульных. Это значение может быть выбрано для временных установок или менее критичных систем, где возможны частые проверки и замена оборудования. Гарантийный срок 60 месяцев (5 лет) представляет собой сбалансированное значение, которое часто выбирается для стандартных коммерческих и жилых объектов. Это значение обеспечивает разумный компромисс между долговечностью и стоимостью устройства. Гарантийный срок 36 месяцев (3 года) является средним значением, подходящим для большинства бытовых и небольших коммерческих объектов. Это значение позволяет планировать регулярное техническое обслуживание и замену оборудования в разумные сроки.

Номин. напряжение:

400 В

Номинальное напряжение автоматического выключателя модульного типа указывает на максимальное напряжение, при котором устройство может эффективно работать и выполнять свои функции защиты. Это важный параметр, который необходимо учитывать при выборе автоматического выключателя для конкретной электрической сети. Номинальное напряжение 400 В: Подходит для использования в промышленных и коммерческих сетях с трёхфазным напряжением. Рекомендуется для оборудования, работающего при высоких нагрузках. Номинальное напряжение 230 В: Стандартное значение для однофазных бытовых и коммерческих сетей. Широко используется для защиты бытовой техники и электроники. Номинальное напряжение 440 В: Применяется в специализированных промышленных установках, где требуется повышенное напряжение для работы оборудования. Рекомендуется для использования в условиях, требующих повышенной надежности и безопасности. Номинальное напряжение 220 В: Стандартное значение для однофазных сетей в некоторых странах. Используется для защиты бытовых и коммерческих электроустановок. Номинальное напряжение 690 В: Применяется в высоковольтных промышленных сетях. Рекомендуется для оборудования, работающего при очень высоких нагрузках и в условиях повышенной ответственности за безопасность. Номинальное напряжение 320 В: Используется в специализированных промышленных системах. Рекомендуется для оборудования, требующего нестандартных параметров электропитания. Номинальное напряжение 250 В: Применяется в однофазных сетях, которые требуют немного более высокого напряжения. Используется для некоторых типов промышленного и коммерческого оборудования. Номинальное напряжение 240 В: Стандартное значение для однофазных сетей в некоторых странах. Широко используется для защиты бытовой и коммерческой электроники. Номинальное напряжение 500 В: Применяется в промышленных установках с повышенным напряжением. Рекомендуется для оборудования, работающего при высоких нагрузках и требующего дополнительной защиты. Номинальное напряжение 415 В: Подходит для трёхфазных промышленных сетей. Рекомендуется для оборудования, работающего при стандартных промышленных напряжениях.

Степень защиты (IP):

IP20

Степень защиты (IP) определяет уровень защиты автоматических выключателей модульных от проникновения твердых частиц и воды. Эта характеристика важна для обеспечения надежной работы устройства в различных условиях окружающей среды и предотвращения повреждений, вызванных пылью и влагой. IP20: Обеспечивает защиту от проникновения твердых объектов диаметром более 12,5 мм, но не защищает от воды. Рекомендуется для использования в сухих и чистых помещениях, где отсутствует риск попадания влаги и крупных частиц пыли. Подходит для установки в электрических шкафах внутри зданий. IP30: Обеспечивает защиту от проникновения твердых объектов диаметром более 2,5 мм, но не защищает от воды. Подходит для использования в местах с умеренным уровнем пыли, таких как офисные помещения или жилые здания. Не рекомендуется для использования в условиях повышенной влажности. IP40: Обеспечивает защиту от проникновения твердых объектов диаметром более 1 мм, но не защищает от воды. Идеально подходит для промышленных и коммерческих помещений с высоким уровнем пыли, но без риска попадания влаги. Обеспечивает дополнительную защиту от мелких частиц пыли. IP21: Обеспечивает защиту от проникновения твердых объектов диаметром более 12,5 мм и капель воды, падающих вертикально. Рекомендуется для использования в условиях, где возможны случайные капли воды, например, в подвалах или гаражах. Обеспечивает базовую защиту от влаги и крупных частиц пыли.

Общ. количество полюсов:

3

Общее количество полюсов указывает на количество независимых цепей, которые автоматический выключатель может защищать и контролировать одновременно. Это свойство важно для определения типа и специфики применения автоматического выключателя в электрической системе. Однополюсный автоматический выключатель предназначен для защиты одной фазы или одной цепи. Рекомендуется для использования в однофазных сетях, где требуется защита только одной линии. Замена однополюсного выключателя на многополюсный возможна в случае расширения системы и необходимости защиты дополнительных цепей. Двухполюсный автоматический выключатель обеспечивает защиту двух независимых цепей или одной фазы и нейтрали. Чаще всего используется в однофазных системах с нейтральным проводом, где требуется одновременное отключение обеих линий для повышения безопасности. Рекомендуется для защиты двухфазных нагрузок или однофазных нагрузок с нейтралью. Трехполюсный автоматический выключатель предназначен для защиты трехфазных цепей. Он используется в трехфазных системах, где требуется защита всех трех фаз одновременно. Это важно для промышленных и коммерческих применений, где используется трехфазное питание. Замена трехполюсного выключателя на одно- или двухполюсный не рекомендуется, так как это может привести к неравномерной защите фаз. Четырехполюсный автоматический выключатель обеспечивает защиту трех фаз и нейтрали одновременно. Используется в трехфазных системах с нейтральным проводом, обеспечивая полную защиту всех четырех линий. Рекомендуется для систем, где требуется отключение всех фаз и нейтрали для полной безопасности и предотвращения аварийных ситуаций.

Общее количество полюсов:

3

Общее количество полюсов в автоматических выключателях модульных указывает на число независимых электрических цепей, которые может размыкать или замыкать устройство. Это свойство определяет, сколько фаз и нейтралей может быть защищено и управляемо с помощью одного выключателя, что важно для правильного выбора устройства в зависимости от особенностей электрической системы. Автоматический выключатель с одним полюсом предназначен для защиты одной электрической цепи, обычно фазного провода. Он используется в однофазных системах и обеспечивает базовую защиту от перегрузок и коротких замыканий. Рекомендуется для простых бытовых и маломощных коммерческих установок. Автоматический выключатель с двумя полюсами защищает две электрические цепи, что позволяет управлять как фазным, так и нейтральным проводами. Это особенно важно в однофазных системах, где требуется полная изоляция цепи. Подходит для более сложных бытовых и небольших промышленных установок. Автоматический выключатель с тремя полюсами предназначен для защиты трехфазных систем. Он обеспечивает защиту всех трех фазных проводов, что критично для сбалансированной работы трехфазных нагрузок. Рекомендуется для промышленных и коммерческих установок, где используются трехфазные двигатели и оборудование. Автоматический выключатель с четырьмя полюсами защищает три фазных провода и нейтраль. Это необходимо для трехфазных систем с нейтралью, обеспечивая полную защиту и отключение всех проводов. Подходит для сложных промышленных и коммерческих систем, где требуется полная изоляция и защита всех линий.

Номин. напряжение изоляции Ui:

500 В

Номинальное напряжение изоляции (Ui) — это максимальное напряжение, при котором изоляция автоматического выключателя может эффективно предотвращать пробой или утечку тока. Это важный параметр, который влияет на безопасность и надежность работы устройства. При выборе автоматического выключателя необходимо учитывать значение Ui, чтобы оно соответствовало условиям эксплуатации и требованиям безопасности. Номинальное напряжение изоляции 440 В подходит для большинства бытовых и коммерческих применений, обеспечивая надежную изоляцию при стандартных условиях эксплуатации. Номинальное напряжение изоляции 500 В обеспечивает дополнительную защиту в системах с повышенными требованиями к изоляции, таких как промышленные установки. Номинальное напряжение изоляции 660 В рекомендуется для использования в тяжелых промышленных условиях, где требуется высокая степень изоляции для предотвращения пробоев. Номинальное напряжение изоляции 484 В обеспечивает надежную изоляцию в системах с нестандартным напряжением, часто используемых в специализированных промышленных приложениях. Номинальное напряжение изоляции 300 В подходит для низковольтных систем, обеспечивая достаточную защиту для бытовых и легких коммерческих применений. Номинальное напряжение изоляции 400 В является стандартным для многих бытовых и коммерческих применений, обеспечивая надежную изоляцию в большинстве условий эксплуатации. Номинальное напряжение изоляции 230 В идеально подходит для бытовых применений, таких как защита бытовой техники и электрооборудования. Номинальное напряжение изоляции 2000 В используется в специализированных высоковольтных системах, требующих максимальной изоляции для предотвращения пробоев и обеспечения безопасности. Номинальное напряжение изоляции 250 В подходит для низковольтных систем, обеспечивая достаточную защиту в бытовых и легких коммерческих условиях. Номинальное напряжение изоляции 690 В рекомендуется для промышленных систем с высокими требованиями к изоляции, обеспечивая надежную защиту от пробоев.

Количество защищенных полюсов:

3

Количество защищенных полюсов указывает на число независимых цепей, которые могут быть защищены автоматическим выключателем. Это свойство определяет, сколько полюсов (проводников) будет отключено в случае перегрузки или короткого замыкания, что напрямую влияет на безопасность и надежность электрической системы. Однополюсный автоматический выключатель предназначен для защиты одной фазы. Он используется в однофазных сетях и обеспечивает базовый уровень защиты, отключая только один проводник. Рекомендуется для простых цепей с малым количеством подключенных устройств. Двухполюсный автоматический выключатель защищает две фазы одновременно, что делает его подходящим для однофазных сетей с нейтралью. Такой выключатель обеспечивает более высокий уровень безопасности, так как отключает оба проводника, предотвращая возможные аварийные ситуации. Трехполюсный автоматический выключатель используется в трехфазных сетях и защищает три фазы. Он необходим для промышленных и коммерческих применений, где требуется защита всех трех фаз одновременно. Это обеспечивает равномерное отключение нагрузки и предотвращает дисбаланс в сети. Четырехполюсный автоматический выключатель предназначен для трехфазных сетей с нейтралью. Он защищает три фазы и нейтральный провод, что особенно важно в системах с распределенной нагрузкой и высоким уровнем безопасности. Рекомендуется для сложных электрических систем с большим количеством подключенных устройств.

Номин. отключающая способность:

7.5 кА

Номинальная отключающая способность автоматического выключателя модульного типа указывает максимальный ток короткого замыкания, который устройство может безопасно отключить без повреждений. Этот параметр является критически важным для обеспечения надежной защиты электрических цепей и предотвращения аварийных ситуаций. Номинальная отключающая способность 6 кА: Подходит для использования в жилых и небольших коммерческих зданиях, где ожидаются относительно низкие уровни короткого замыкания. Рекомендуется для стандартных бытовых установок. Номинальная отключающая способность 10 кА: Идеальна для применения в коммерческих и промышленных объектах с умеренными уровнями короткого замыкания. Обеспечивает более высокую степень защиты по сравнению с 6 кА. Номинальная отключающая способность 4.5 кА: Обычно используется в жилых помещениях и небольших коммерческих объектах, где ожидаются низкие уровни короткого замыкания. Подходит для менее критичных применений. Номинальная отключающая способность 25 кА: Предназначена для крупных промышленных объектов и распределительных сетей с высокими уровнями короткого замыкания. Обеспечивает максимальную защиту и надежность. Номинальная отключающая способность 15 кА: Применяется в промышленных и крупных коммерческих объектах, где уровень короткого замыкания может быть значительным. Обеспечивает высокую степень защиты оборудования. Номинальная отключающая способность 7.5 кА: Подходит для коммерческих и промышленных объектов с умеренными уровнями короткого замыкания. Обеспечивает достаточную защиту для большинства стандартных установок. Номинальная отключающая способность 50 кА: Используется в высоковольтных промышленных сетях и крупных распределительных системах, где уровень короткого замыкания может быть чрезвычайно высоким. Обеспечивает наивысшую степень защиты. Номинальная отключающая способность 20 кА: Предназначена для промышленных и крупных коммерческих объектов с высокими уровнями короткого замыкания. Обеспечивает надежную защиту оборудования и сетей. Номинальная отключающая способность 16 кА: Идеальна для использования в промышленных и коммерческих установках с высокими уровнями короткого замыкания. Обеспечивает значительную защиту и надежность. Номинальная отключающая способность 6000 кА: Подходит для специализированных и высоковольтных промышленных применений, где требуется максимальная защита от чрезвычайно высоких токов короткого замыкания.

Возможна дополнит. комплектация:

Да

Свойство "Возможна дополнит. комплектация" указывает на возможность установки дополнительных компонентов или аксессуаров к автоматическому выключателю модульного типа. Это может включать в себя добавление вспомогательных контактов, расцепителей, индикаторов состояния и других модулей, которые могут расширить функциональность устройства и адаптировать его под специфические требования системы электроснабжения. Значение "Да" означает, что данный автоматический выключатель поддерживает установку дополнительных компонентов. Это позволяет гибко настраивать устройство под конкретные задачи, улучшает его эксплуатационные характеристики и может повысить безопасность и удобство использования. Рекомендуется выбирать автоматические выключатели с возможностью дополнительной комплектации для систем, где требуется высокая адаптивность и возможность модернизации. Значение "Нет" указывает на то, что данный автоматический выключатель не поддерживает установку дополнительных компонентов. Это может быть приемлемым выбором для простых систем, где не требуется дополнительная функциональность. При выборе таких устройств важно учитывать, что их возможности расширения будут ограничены, и в случае необходимости модернизации системы может потребоваться полная замена выключателя.

Сечение однопроволочного проводника:

1...25 кв.мм

Сечение однопроволочного проводника определяет диаметр проводника, который может быть подключен к автоматическому выключателю модульного типа. Это свойство важно для обеспечения правильного подключения и надежной работы электрической системы, так как от него зависит проводимость и тепловая устойчивость проводника. Сечение проводника 0.75 кв.мм подходит для небольших нагрузок и используется в системах с низким током. Рекомендуется для использования в цепях освещения и других маломощных устройствах. Важно убедиться, что нагрузки не превышают допустимые значения, чтобы избежать перегрева проводника. Сечение проводника 25 кв.мм предназначено для высоких токовых нагрузок и используется в силовых цепях. Это сечение обеспечивает надежное соединение и минимальные потери энергии при передаче тока. Подходит для промышленных установок и мощных потребителей. Диапазон сечений от 1.5 до 35 кв.мм позволяет использовать автоматический выключатель в различных электрических цепях, от бытовых до промышленных. Выбор конкретного сечения зависит от величины тока и длины проводки. Для бытовых цепей обычно достаточно 1.5 кв.мм, в то время как для промышленных применений может потребоваться до 35 кв.мм. Диапазон сечений от 1 до 35 кв.мм обеспечивает гибкость в выборе проводника для различных типов нагрузок. Это позволяет использовать автоматический выключатель в широком спектре применений, от маломощных бытовых устройств до мощных промышленных систем. Диапазон сечений от 1.5 до 25 кв.мм подходит для средних и высоких токовых нагрузок. Рекомендуется для использования в бытовых и коммерческих установках, где требуется надежное соединение и минимальные потери энергии. Диапазон сечений от 2.5 до 35 кв.мм предназначен для цепей с высокими токовыми нагрузками. Используется в промышленных и коммерческих установках, где требуется высокая проводимость и надежность соединений. Подходит для силовых цепей и крупных потребителей. Сечение проводника 0 кв.мм указывает на отсутствие подключения однопроволочного проводника. Это значение используется для обозначения ситуаций, когда подключение проводника не требуется или не предусмотрено. Диапазон сечений от 1.5 до 50 кв.мм обеспечивает максимальную гибкость в выборе проводника для различных нагрузок. Подходит для использования в широком спектре приложений, от бытовых до мощных промышленных систем. Обеспечивает надежное соединение и минимальные потери энергии при передаче тока. Диапазон сечений от 0.75 до 35 кв.мм позволяет использовать автоматический выключатель в различных электрических цепях, от маломощных бытовых устройств до мощных промышленных систем. Обеспечивает гибкость в выборе проводника в зависимости от конкретных требований нагрузки.

Рабочая температура окружающей среды:

-5...40 °C

Рабочая температура окружающей среды — это диапазон температур, в пределах которого автоматический выключатель модульный может функционировать корректно и безопасно. Данное свойство важно учитывать при выборе устройства для конкретных условий эксплуатации, так как выход за пределы допустимого температурного диапазона может привести к некорректной работе или повреждению устройства. Диапазон от -60°C до 60°C указывает на высокую устойчивость устройства к экстремально низким и высоким температурам, что делает его подходящим для использования в суровых климатических условиях. Рекомендуется для применения в промышленных зонах и на открытом воздухе. Диапазон от -60°C до 40°C подходит для использования в условиях, где возможны очень низкие температуры, но максимальная температура ограничена 40°C. Рекомендуется для регионов с холодным климатом. Диапазон от -25°C до 50°C подходит для умеренных климатических условий, где температура редко опускается ниже -25°C или поднимается выше 50°C. Это стандартный диапазон для многих бытовых и коммерческих применений. Диапазон от -35°C до 70°C указывает на способность устройства работать в условиях очень высоких температур, что важно для использования в жарких климатах или вблизи источников тепла. Также устойчив к умеренно низким температурам. Диапазон от -10°C до 50°C подходит для использования в условиях, где температуры редко опускаются ниже -10°C. Это может быть подходящим для внутренних помещений с контролируемым климатом. Диапазон от -40°C до 70°C указывает на исключительную устойчивость к широкому диапазону температур, что делает устройство подходящим для самых разнообразных климатических условий, включая экстремально холодные и жаркие. Минимальная рабочая температура -25°C. Подходит для использования в условиях, где температура не опускается ниже этого значения. Диапазон от -25°C до 70°C указывает на высокую устойчивость к высоким температурам, что делает устройство подходящим для жарких климатов, а также для использования в условиях, где температура может опускаться до -25°C. Минимальная рабочая температура -40°C. Подходит для использования в условиях, где температура не опускается ниже этого значения. Диапазон от -25°C до 40°C подходит для использования в условиях, где температура редко опускается ниже -25°C или поднимается выше 40°C. Это стандартный диапазон для многих бытовых и коммерческих применений.

С коммутируемым нейтральным проводником:

Да

Свойство "С коммутируемым нейтральным проводником" указывает на наличие или отсутствие возможности отключения нейтрального проводника вместе с фазными проводниками в автоматическом выключателе. Это свойство важно для обеспечения безопасности и правильного функционирования электрической системы, особенно в трехфазных сетях. Автоматический выключатель без коммутируемого нейтрального проводника не отключает нейтральный проводник при срабатывании. Это может быть приемлемо в однофазных системах, где нейтральный проводник не подвергается значительным колебаниям напряжения. Однако в трехфазных системах это может привести к опасным ситуациям, поэтому такие выключатели рекомендуется использовать только в однофазных сетях. Автоматический выключатель с коммутируемым нейтральным проводником отключает нейтральный проводник одновременно с фазными проводниками. Это повышает безопасность, особенно в трехфазных системах, где возможны значительные колебания напряжения на нейтрали. Рекомендуется для использования в трехфазных системах и в случаях, где необходимо обеспечить максимальную безопасность и надежность отключения.

Характеристика срабатывания (кривая тока):

Z

Характеристика срабатывания (кривая тока) определяет, при каких условиях автоматический выключатель отключит цепь в случае перегрузки или короткого замыкания. Эти кривые обозначаются буквами и указывают на диапазон токов, при которых срабатывает защита. Правильный выбор кривой тока критически важен для обеспечения безопасности и защиты электрических цепей. Кривая B: Автоматические выключатели с характеристикой B предназначены для защиты цепей с низким уровнем пусковых токов, таких как осветительные цепи. Они отключаются при токах, превышающих номинальный ток в 3-5 раз. Рекомендуются для использования в бытовых и коммерческих установках. Кривая C: Автоматические выключатели с характеристикой C подходят для цепей с умеренными пусковыми токами, например, для розеток и освещения в жилых и коммерческих зданиях. Они отключаются при токах, превышающих номинальный ток в 5-10 раз. Это наиболее распространенный тип для большинства применений. Кривая D: Автоматические выключатели с характеристикой D предназначены для цепей с высокими пусковыми токами, таких как электродвигатели и трансформаторы. Они отключаются при токах, превышающих номинальный ток в 10-20 раз. Рекомендуются для промышленных и коммерческих приложений с высоким пусковым током. Кривая K: Автоматические выключатели с характеристикой K используются для защиты цепей с очень высокими пусковыми токами, таких как двигатели и индуктивные нагрузки. Они отключаются при токах, превышающих номинальный ток в 8-12 раз. Подходят для промышленных применений. Кривая Z: Автоматические выключатели с характеристикой Z предназначены для защиты чувствительных электронных устройств, таких как компьютеры и медицинское оборудование. Они отключаются при токах, превышающих номинальный ток в 2-3 раза. Обеспечивают высокую степень защиты от перегрузок и коротких замыканий. Кривая L: Автоматические выключатели с характеристикой L используются для защиты цепей с низкими пусковыми токами, аналогично характеристике B, но с более жесткими условиями срабатывания. Они отключаются при токах, превышающих номинальный ток в 4-6 раз. Подходят для цепей с низким уровнем пусковых токов. Кривая MA: Автоматические выключатели с характеристикой MA предназначены для защиты двигателей и других нагрузок с очень высокими пусковыми токами. Они отключаются мгновенно при коротких замыканиях, обеспечивая защиту от повреждений. Рекомендуются для промышленных применений. Кривая S: Автоматические выключатели с характеристикой S используются для защиты цепей с высокими пусковыми токами и длительными временными задержками. Они отключаются при токах, превышающих номинальный ток в 13-17 раз. Подходят для специфических промышленных применений. Кривая KM: Автоматические выключатели с характеристикой KM предназначены для защиты цепей с очень высокими пусковыми токами, аналогично характеристике K, но с более высокой степенью защиты. Они отключаются при токах, превышающих номинальный ток в 10-14 раз. Подходят для тяжелых промышленных условий. Кривая F: Автоматические выключатели с характеристикой F используются для защиты цепей с высокими пусковыми токами, аналогично характеристике D, но с более жесткими условиями срабатывания. Они отключаются при токах, превышающих номинальный ток в 10-15 раз. Подходят для специфических промышленных применений.

Сечение многопроволочного гибкого проводника:

1...25 кв.мм

Сечение многопроволочного гибкого проводника определяет диапазон допустимых размеров проводников, которые могут быть подключены к автоматическому выключателю. Этот параметр важен для обеспечения надежного электрического контакта и предотвращения перегрева проводников. Выбор правильного сечения проводника позволяет оптимально распределять электрическую нагрузку и минимизировать потери энергии. Диапазон сечений от 1 до 25 кв.мм. Подходит для широкого спектра применений, от маломощных цепей до более крупных нагрузок. Рекомендуется для универсальных систем, где возможны различные требования по нагрузке. Сечение 0.75 кв.мм. Используется в цепях с низкими токами, таких как осветительные системы или маломощные устройства. Не подходит для высоконагруженных цепей. Сечение 25 кв.мм. Применяется в высоконагруженных цепях, где требуется передача значительных токов. Рекомендуется для промышленных применений и мощных электроприборов. Диапазон сечений от 1.5 до 25 кв.мм. Подходит для цепей средней и высокой мощности. Обеспечивает гибкость в выборе проводников для различных нагрузок. Диапазон сечений от 1 до 16 кв.мм. Рекомендуется для бытовых и коммерческих систем с умеренной нагрузкой. Обеспечивает надежную работу в большинстве стандартных применений. Диапазон сечений от 2.5 до 35 кв.мм. Подходит для высоконагруженных промышленных систем. Обеспечивает надежное подключение и минимальные потери энергии при больших токах. Отсутствие поддержки многопроволочных гибких проводников. Использование данного автоматического выключателя ограничено жесткими проводниками или другими типами подключения. Диапазон сечений от 1.5 до 35 кв.мм. Подходит для широкого спектра применений, включая высоконагруженные системы. Обеспечивает гибкость в выборе проводников при различных требованиях по нагрузке. Диапазон сечений от 0.75 до 25 кв.мм. Подходит для разнообразных применений, от маломощных до высоконагруженных цепей. Обеспечивает универсальность в использовании. Диапазон сечений от 0.75 до 16 кв.мм. Рекомендуется для бытовых и коммерческих систем с низкой и средней нагрузкой. Обеспечивает надежную работу в стандартных условиях эксплуатации.

Модульная ширина (общ. кол-во модульных расстояний):

3

Модульная ширина (общ. кол-во модульных расстояний) определяет количество стандартных модулей, занимаемых автоматическим выключателем на DIN-рейке. Один модуль обычно равен 18 мм. Это свойство важно для правильного планирования и размещения устройств в распределительном щите, а также для обеспечения совместимости с другими компонентами системы. Значение 1 означает, что автоматический выключатель занимает один стандартный модуль (18 мм) на DIN-рейке. Это минимальная ширина, подходящая для компактных установок и ограниченных пространств. Значение 1.5 означает, что автоматический выключатель занимает полтора модуля (27 мм) на DIN-рейке. Это значение используется для устройств, требующих немного больше места, чем стандартные одноблочные модели. Значение 2 означает, что автоматический выключатель занимает два стандартных модуля (36 мм) на DIN-рейке. Это типичный размер для двухполюсных автоматических выключателей. Значение 3 означает, что автоматический выключатель занимает три стандартных модуля (54 мм) на DIN-рейке. Это значение часто используется для трехполюсных автоматических выключателей или устройств с дополнительными функциями. Значение 4 означает, что автоматический выключатель занимает четыре стандартных модуля (72 мм) на DIN-рейке. Это значение подходит для более сложных устройств, требующих большего пространства для установки. Значение 4.5 означает, что автоматический выключатель занимает четыре с половиной модуля (81 мм) на DIN-рейке. Это значение используется для специализированных устройств, которые не вписываются в стандартные размеры. Значение 5 означает, что автоматический выключатель занимает пять стандартных модулей (90 мм) на DIN-рейке. Это значение применимо для устройств с расширенными функциями или дополнительными компонентами. Значение 6 означает, что автоматический выключатель занимает шесть стандартных модулей (108 мм) на DIN-рейке. Это значение используется для крупных и многокомпонентных устройств. Значение 8 означает, что автоматический выключатель занимает восемь стандартных модулей (144 мм) на DIN-рейке. Это значение подходит для самых крупных автоматических выключателей или устройств с множеством дополнительных функций.

Отключение незащищ. нейтрали (N) совместно с защищ. полюсом:

Да

Свойство "Отключение незащищ. нейтрали (N) совместно с защищ. полюсом" указывает на возможность автоматического выключателя отключать нейтральный провод (N) одновременно с защищаемым полюсом (L) при срабатывании защиты. Это важная функция для обеспечения полной безопасности и предотвращения потенциальных проблем с электрическими цепями, таких как токи утечки или неправильное подключение нейтрали. Значение "Нет" означает, что автоматический выключатель не отключает нейтральный провод (N) при срабатывании защиты. Это может быть приемлемо в системах, где нейтральный провод не подвергается значительным нагрузкам или не представляет опасности при отключении только защищаемого полюса. Однако, в таких случаях следует учитывать возможность возникновения токов утечки и других потенциальных проблем, связанных с неотключенной нейтралью. Значение "Да" указывает на то, что автоматический выключатель отключает нейтральный провод (N) одновременно с защищаемым полюсом (L). Это обеспечивает дополнительную безопасность, особенно в системах с высокими нагрузками или потенциально опасными условиями эксплуатации. Рекомендуется выбирать выключатели с этой функцией в критических или чувствительных электрических цепях, чтобы минимизировать риски, связанные с токами утечки и неправильным подключением нейтрали.

Поперечн. сечение подключ. многопроволочного (гибкого) провода:

1...25 мм²

Поперечное сечение подключаемого многопроволочного (гибкого) провода указывает на диапазон допустимых размеров проводников, которые могут быть подключены к автоматическому выключателю. Этот параметр важен для обеспечения надежного электрического соединения и предотвращения перегрева или повреждения проводов. Значения указываются в квадратных миллиметрах (мм²). Диапазон от 0.75 до 25 мм² означает, что к автоматическому выключателю можно подключать гибкие провода с поперечным сечением в этом диапазоне. Это позволяет использовать как тонкие, так и достаточно толстые провода, что делает выключатель универсальным для различных применений. Диапазон от 1 до 25 мм² позволяет подключать провода средней и большой толщины, что подходит для систем с умеренной и высокой нагрузкой. Выбор провода в этом диапазоне обеспечивает надежное соединение и минимизирует риск перегрева. Диапазон от 0.75 до 16 мм² подходит для подключения проводов от самых тонких до средней толщины. Это оптимально для бытовых и малых коммерческих систем, где не требуется подключение толстых проводов. Диапазон от 0 до 70 мм² позволяет подключать провода от самых тонких до очень толстых, что делает такой автоматический выключатель подходящим для широкого спектра применений, включая промышленные установки с высокими токами. Значение 25 мм² указывает на максимальное сечение подключаемого многопроволочного провода. Это значит, что можно использовать провода с сечением до 25 мм², что обеспечивает высокую пропускную способность и надежность соединения. Диапазон от 1.5 до 25 мм² подходит для подключения проводов средней и большой толщины. Это часто используется в системах с повышенными требованиями к надежности и безопасности. Диапазон от 1.5 до 35 мм² позволяет подключать провода средней и большой толщины, что делает такой автоматический выключатель подходящим для систем с высокими требованиями к пропускной способности и надежности. Диапазон от 1 до 35 мм² позволяет подключать как провода средней, так и большой толщины. Это обеспечивает гибкость в выборе проводов и надежное соединение для различных типов нагрузок. Диапазон от 2.5 до 35 мм² подходит для подключения толстых проводов, что делает такой автоматический выключатель оптимальным для систем с высокими токовыми нагрузками, требующими повышенной надежности соединений. Диапазон от 0.75 до 10 мм² подходит для подключения тонких и средних проводов, что делает такой автоматический выключатель подходящим для бытовых и малых коммерческих систем.

Поперечн. сечение подключ. однопроволочного (жесткого) провода:

1...25 мм²

Поперечное сечение подключаемого однопроволочного (жесткого) провода указывает на диапазон допустимых значений сечения провода, который может быть подключен к автоматическому выключателю. Этот параметр важен для обеспечения надежного электрического контакта и предотвращения перегрева проводов. Правильный выбор сечения провода способствует безопасной и эффективной работе электрической системы. Диапазон сечения от 0.75 мм² до 35 мм² позволяет использовать как тонкие, так и достаточно толстые провода, что делает этот автоматический выключатель универсальным для различных применений. Рекомендуется выбирать провод с сечением, соответствующим нагрузке, чтобы избежать перегрева и потерь энергии. Диапазон сечения от 1 мм² до 25 мм² подходит для средних нагрузок. Использование проводов с таким сечением обеспечивает баланс между гибкостью установки и надежностью электрического соединения. Диапазон сечения от 0.75 мм² до 25 мм² позволяет подключать провода различных размеров, обеспечивая гибкость в выборе проводки для разных условий эксплуатации. Важно подбирать провод с учетом максимальной нагрузки для предотвращения перегрева. Максимальное сечение провода 25 мм² указывает на возможность использования относительно толстых проводов, что подходит для высоких токовых нагрузок. Этот параметр важен для обеспечения надежного контакта и минимизации потерь энергии. Диапазон сечения от 0 мм² до 50 мм² показывает, что данный автоматический выключатель может работать с проводами от очень тонких до достаточно толстых. Это обеспечивает высокую универсальность и возможность использования в различных электрических системах. Диапазон сечения от 1.5 мм² до 35 мм² подходит для использования с проводами средней и высокой толщины, что важно для обеспечения надежного электрического контакта при высоких нагрузках. Рекомендуется подбирать провод с учетом предполагаемой нагрузки для оптимальной работы системы. Диапазон сечения от 0 мм² до 25 мм² позволяет использовать как очень тонкие, так и средние провода. Это обеспечивает гибкость в установке и возможность адаптации к различным условиям эксплуатации. Максимальное сечение провода 35 мм² указывает на возможность использования толстых проводов, что подходит для высоких токовых нагрузок. Это важно для обеспечения надежного контакта и минимизации потерь энергии при больших нагрузках. Диапазон сечения от 1.5 мм² до 50 мм² подходит для использования с проводами средней и большой толщины, что важно для обеспечения надежного электрического контакта при высоких нагрузках. Рекомендуется подбирать провод с учетом предполагаемой нагрузки для оптимальной работы системы. Диапазон сечения от 1 мм² до 35 мм² позволяет использовать как тонкие, так и толстые провода, что делает этот автоматический выключатель универсальным для различных применений. Рекомендуется выбирать провод с сечением, соответствующим нагрузке, чтобы избежать перегрева и потерь энергии.

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В:

7.5 кА

Номинальная отключающая способность при коротком замыкании (Icu) согласно стандарту IEC 60898 при напряжении 230 В указывает на максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить без повреждений. Это важный параметр для обеспечения надежной защиты электрических цепей и предотвращения аварийных ситуаций. Автоматический выключатель с номинальной отключающей способностью 6 кА подходит для использования в жилых и коммерческих установках с относительно низким уровнем короткого замыкания. Рекомендуется для стандартных бытовых цепей. Автоматический выключатель с номинальной отключающей способностью 10 кА обеспечивает более высокий уровень защиты и подходит для применения в коммерческих и промышленных установках, где возможны более высокие токи короткого замыкания. Автоматический выключатель с номинальной отключающей способностью 4.5 кА предназначен для использования в менее требовательных условиях, таких как небольшие жилые или офисные помещения. Подходит для цепей с низким уровнем короткого замыкания. Значение 0 кА указывает на то, что автоматический выключатель не предназначен для отключения токов короткого замыкания. Использование таких выключателей не рекомендуется для защиты цепей от коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 6000 кА обеспечивает высокий уровень защиты и обычно используется в промышленных и коммерческих установках с высоким риском коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 10000 кА подходит для высоконагруженных промышленных и коммерческих цепей, где возможны очень высокие токи короткого замыкания. Обеспечивает максимальную защиту. Автоматический выключатель с номинальной отключающей способностью 15 кА предназначен для специализированных промышленных применений, где ожидаются очень высокие токи короткого замыкания. Обеспечивает сверхвысокую защиту. Автоматический выключатель с номинальной отключающей способностью 7.5 кА подходит для использования в коммерческих и промышленных установках средней мощности, обеспечивая надежную защиту от коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 16 кА предназначен для применения в условиях экстремально высоких токов короткого замыкания, таких как крупные промышленные установки. Обеспечивает максимальную надежность и безопасность. Автоматический выключатель с номинальной отключающей способностью 20000 кА используется в условиях с наивысшими требованиями к защите, таких как крупные промышленные и энергетические установки. Обеспечивает наивысший уровень безопасности.

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В:

7.5 кА

Номинальная отключающая способность при коротком замыкании (Icu) в соответствии с IEC 60898 при напряжении 400 В указывает максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить без повреждения. Это критический параметр для обеспечения надежной защиты электрических цепей от коротких замыканий. Выбор значения Icu должен соответствовать ожидаемому уровню короткого замыкания в данной цепи для обеспечения безопасности и долговечности оборудования. Значение 10 кА указывает на высокую отключающую способность, подходящую для промышленных и коммерческих установок с высоким уровнем короткого замыкания. Рекомендуется для использования в средах с мощными электрическими нагрузками. Значение 6 кА подходит для большинства стандартных коммерческих и жилых установок. Обеспечивает достаточную защиту для большинства бытовых и малых коммерческих приложений. Значение 4.5 кА является оптимальным для жилых и малых коммерческих систем, где ожидаемый уровень короткого замыкания ниже. Обеспечивает надежную защиту при меньших нагрузках. Значение 3.5 кА подходит для небольших жилых установок и систем с низким уровнем короткого замыкания. Рекомендуется для использования в маломощных цепях. Значение 5.8 кА обеспечивает дополнительную защиту по сравнению с 4.5 кА, подходя для сложных жилых и малых коммерческих систем с умеренными уровнями короткого замыкания. Значение 25 кА предназначено для очень мощных промышленных систем, где возможны высокие уровни короткого замыкания. Используется в критически важных и высоконагруженных электрических системах. Значение 15 кА подходит для крупных коммерческих и промышленных установок с высоким уровнем короткого замыкания. Обеспечивает надежную защиту в условиях высокой нагрузки. Значение 6000 кА (6 кА) является стандартным для большинства бытовых и малых коммерческих систем, обеспечивая надежную защиту при типичных уровнях короткого замыкания. Значение 10000 кА (10 кА) используется в промышленных и крупных коммерческих установках, где требуется высокая отключающая способность для обеспечения безопасности. Значение 2.6 кА подходит для маломощных жилых и коммерческих систем с очень низкими уровнями короткого замыкания. Рекомендуется для использования в низконагруженных цепях.

Сертификаты

AJa46.V.27785_23

PDF
