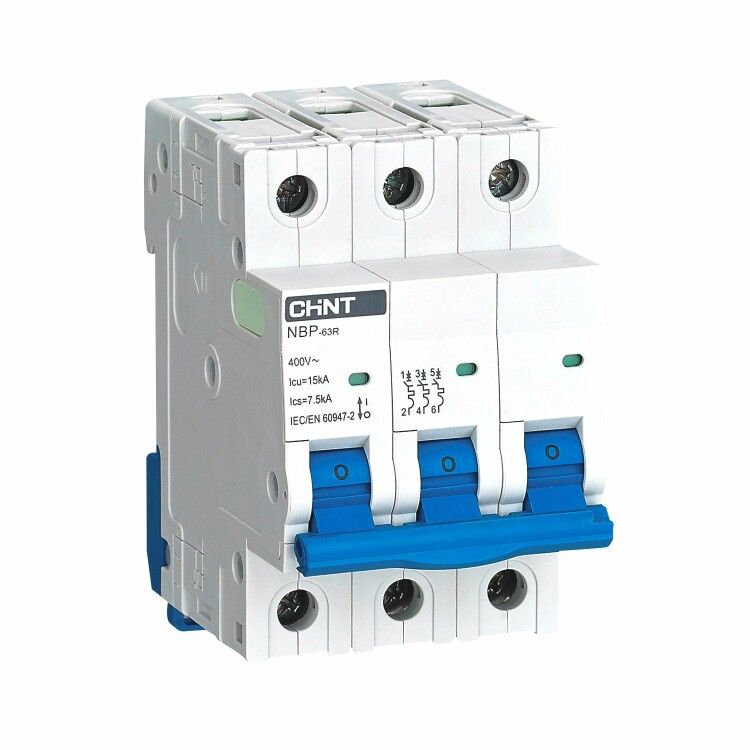

Выключатель автоматический трехполюсный NBP-63R 3P 50A 15кА 8In (R) | 352397 CHINT

Автоматический выключатель NBP-63R (R) - трёхполюсный устройство на 50 А с отключающей способностью 15 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в промышленных, коммерческих и жилых объектах. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам.

Назначение и область применения

Выключатель NBP-63R (R) используется для редких включений и отключений нагрузок, а также для защиты цепей от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, на участках с высокой вероятностью КЗ - например, у двигателей, насосов, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе в 8 раз выше номинала, оптимально для нагрузок с пусковыми токами (электромоторы, освещение)
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - устойчив к импульсным перенапряжениям, таким как грозовые разряды
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Рабочая температура: от -30C до +70C - работает в холодных и жарких условиях
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем запыления
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование
• Сигнализация: визуальное окно показывает положение контактов (вкл./выкл.)

Совместимость и монтаж

NBP-63R (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели, шины типа PIN или FORK - все типы соединений поддерживаются. Устройство совместимо с другими модулями серии NBP-63R, что позволяет легко собирать щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P). Ширина одного полюса - 18 мм, поэтому три полюса занимают ровно 54 мм.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3, что снижает тепловую и механическую нагрузку на провода и оборудование при КЗ. Сертифицирован для работы в средах со степенью загрязнения 2 - то есть в закрытых помещениях без постоянного попадания пыли, влаги или химических паров.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим для промышленных объектов с мощной нагрузкой
• Характеристика C с коэффициентом 8In хорошо сочетается с пуском электродвигателей - меньше ложных срабатываний
• Визуальный индикатор положения контакта упрощает диагностику состояния автомата без тестера
• Гибкий вариант подключения: кабель, шины PIN/FORK - удобно для сборки щитов любого типа
• Долгий срок службы: 20 тыс. механических и 10 тыс. электрических циклов

Ограничения применения

• Не предназначен для установки на открытых площадках или в сырых помещениях - IP20 не защищает от влаги
• Не подходит для частых операций включения/отключения - рассчитан на редкие коммутации
• Не использовать в средах с повышенной запылённостью, агрессивными газами или конденсацией - требование степени загрязнения 2
• Не применяется в цепях постоянного тока - только AC 50–60 Гц

Примеры использования

• Защита трёхфазного двигателя 37 кВт в цеху
• Щитовая защита группы розеток на производстве
• Вводной автомат в распределительном щите торгового центра
• Отключение конвейерной линии с пускателями

Практические советы

• Выбирая NBP-63R (R) 50 А, проверьте, чтобы сечение кабеля было достаточным - для 50 А требуется минимум 10 мм2 медного провода
• При установке в щит с несколькими автоматами учтите, что каждый полюс занимает 18 мм - 3-полюсный займёт 54 мм
• Индикатор положения контактов - не замена тестеру; перед обслуживанием всегда отключайте питание
• Для условий с частыми пусками (например, лифт, компрессор) убедитесь, что ток срабатывания 8In действительно покрывает пусковые токи оборудования
• NBP-63R (R) от CHINT совместим с фурнитурой других серий того же бренда - можно комбинировать с УЗО, реле и контактами
