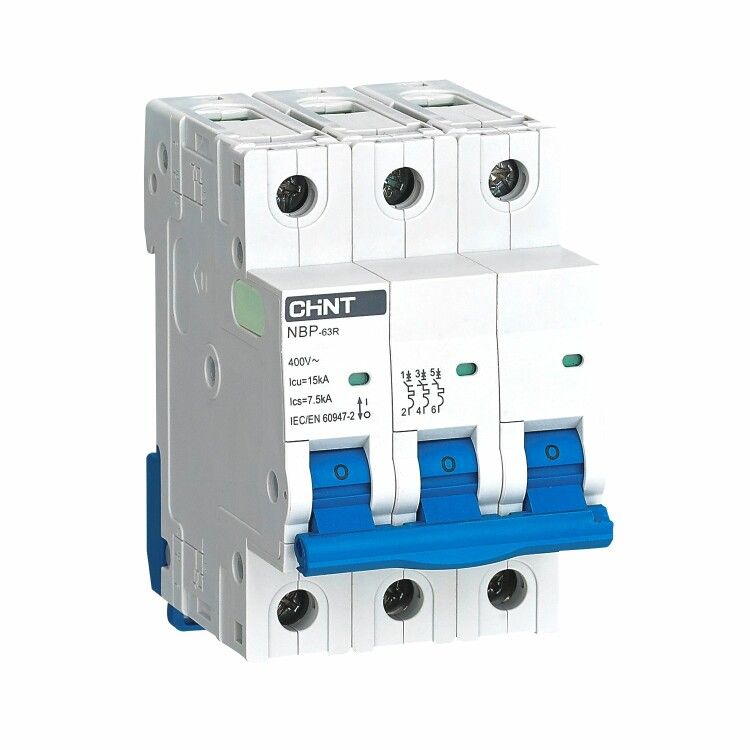

Выключатель автоматический трехполюсный NBP-63R 3P 40A 15кА 8In (R) | 352395 CHINT

Автоматический выключатель NBP-63R - трёхполюсный прибор на 40 А и 15 кА отключающей способности, предназначен для защиты электропроводки от перегрузок и коротких замыканий в промышленных и бытовых объектах. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам.

Назначение и область применения

Выключатель NBP-63R используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита оборудования от аварийных токов - например, на входе в групповые линии, у станков, насосов, систем вентиляции.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер
• Характеристика срабатывания: C (8In) - срабатывает при токе в 8 раз выше номинала, что оптимально для двигателей и освещения с высокими пусковыми токами
• Номинальное напряжение: 400 В / изоляционное: 440 В - рассчитан на работу в сетях 380–400 В, с запасом по изоляции
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -30C до +70C - работает в холодных и жарких помещениях
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого гашения дуги
• Механическая износостойкость: 20 000 циклов - долговечность переключений
• Электрическая износостойкость: 10 000 циклов - устойчив к многократным коммутациям под нагрузкой

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, подходящие для кабеля сечением до 25 мм2 (медного) или 35 мм2 (алюминиевого). Также поддерживаются соединения с шинами типов PIN и FORK. Выключатель NBP-63R совместим с другими устройствами серии NBP-63R - можно собирать компактные щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P). Убедитесь, что свободное место на рейке соответствует 3 модулям (54 мм).

Безопасность и стандарты

NBP-63R соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в условиях степени загрязнения 2 - то есть в помещениях с нормальным уровнем пыли и влаги, без агрессивной среды. Напряжение импульсной прочности 6 кВ гарантирует устойчивость к кратковременным скачкам напряжения, таким как молнии или коммутационные броски.

Преимущества

• Высокая отключающая способность (15 кА) делает его пригодным для промышленных объектов с мощными источниками питания
• Характеристика C с коэффициентом 8In минимизирует ложные срабатывания при пуске электромоторов
• Индикатор положения контактов - наглядно показывает, включен ли выключатель или он сработал
• Класс токоограничения 3 снижает тепловую и механическую нагрузку на кабель и оборудование при КЗ
• Долгий срок службы благодаря высокой механической и электрической износостойкости

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 не предохраняет от попадания жидкостей и пыли
• Не предназначен для частого включения/выключения (например, как контактор); допустимо лишь нечастое управление нагрузкой
• Не используйте в сетях постоянного тока - только переменный ток AC
• Не устанавливайте в открытых щитах на улице - требует герметичного корпуса или шкафа

Примеры использования

• Защита группы розеток в производственном цехе
• Входной автомат для станка с асинхронным двигателем
• Щитовая защита конвейера или системы вентиляции
• Групповой автомат в распределительном щите многоэтажного дома

Практические советы

• Выбирая NBP-63R, проверьте, чтобы номинальный ток нагрузки был ниже 40 А - лучше иметь запас 10–20%
• При использовании с двигателями убедитесь, что пусковые токи не превышают 8×40 = 320 А; если выше - выбирайте характеристику D
• Перед монтажом отключите питание и проверьте отсутствие напряжения - даже при отключенном выключателе возможен контакт с фазой
• При сборке щита следите за плотностью затяжки клемм - слабый контакт вызывает перегрев, слишком сильный - повреждает пластик
• Индикатор положения контактов позволяет быстро диагностировать причину отключения - если окно красное, значит, сработала защита
