Автоматический выключатель TS800N (65kA) ETM43 800A 3P3T | 0111002900 Lsis

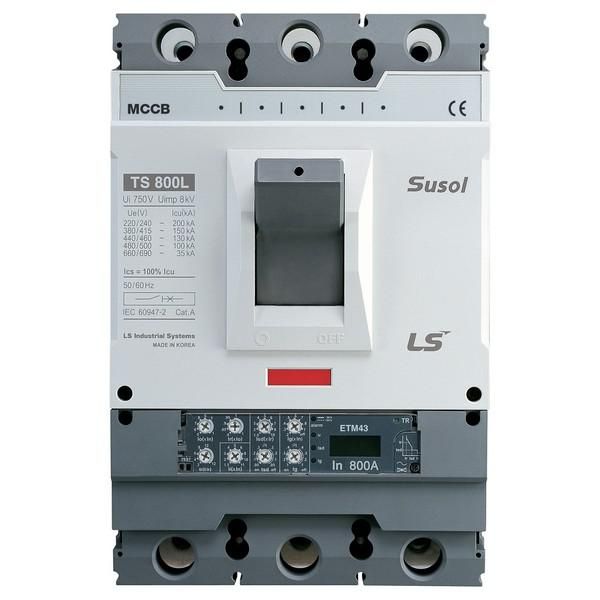

Автоматический выключатель TS800N ETM43 от LS Electric - трёхполюсный выключатель в литом корпусе на 800 А, рассчитанный на работу в распределительных сетях с напряжением до 690 В переменного тока. Обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате.

Назначение и область применения

TS800N ETM43 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания. Применяется в распределительных сетях промышленного и коммерческого назначения, где требуется высокая отключающая способность - например, на вводах в распределительные щиты, у защите мощных двигателей, трансформаторов или групповых линий. Подходит для нечастых оперативных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 800 А
• Число полюсов: 3 (трёхполюсный)
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 65 кА
• Тип расцепителя: электронный - позволяет точную настройку порогов срабатывания
• Диапазон настройки защиты от перегрузки: 320–800 А
• Уставка магнитного расцепителя (Im): 1,5–11 × In (регулируемый порог срабатывания при КЗ)
• Исполнение: стационарное - не предназначено для выдвижения из корпуса
• Способ монтажа: на монтажную плиту (фиксация болтами через отверстия в основании)
• Степень защиты: IP30 - защита от доступа инструментов и частиц >2,5 мм, без защиты от воды
• Рабочая температура: от –40 C до +40 C
• Наличие указателя расцепления: да - визуальное определение причины отключения (перегрузка/КЗ)
• Привод: ручной - управление осуществляется рычагом
• Задержка срабатывания: есть - возможность настройки временных характеристик для координации с другими устройствами

Совместимость и монтаж

TS800N ETM43 монтируется на специальную монтажную плиту, которая должна соответствовать требованиям производителя по жесткости и проводимости. Для подключения используются верхние и нижние зажимы - допускаются медные шины и кабели с площадью сечения, совместимой с номиналом 800 А. Убедитесь, что посадочные отверстия на основе выключателя точно совпадают с отверстиями на плите. Монтаж требует соблюдения моментов затяжки контактов - см. руководство LS Electric. Нельзя использовать в качестве выкатного аппарата - он не имеет механизма выдвижения.

Безопасность и стандарты

TS800N ETM43 соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Указатель расцепления повышает безопасность обслуживания - позволяет быстро определить причину отключения без дополнительных приборов.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для систем с большими токами КЗ
• Электронный расцепитель - точная настройка токов перегрузки и КЗ, возможность выдержки времени
• Широкий диапазон регулировки (320–800 А) - один аппарат покрывает множество вариантов нагрузок
• Работа при низких температурах (до –40 C) - подходит для холодных помещений и улиц
• Визуальный индикатор расцепления - снижает время диагностики аварии

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется для защиты, а не для управления
• Степень защиты IP30 - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной оболочки
• Требуется монтаж на жёсткую металлическую плиту - не подходит для установки на пластиковые или деревянные поверхности
• Нет функции дистанционного управления - только ручное управление
• Не рекомендован для работы при напряжении выше 690 В или постоянном токе

Примеры использования

• Защита главного ввода в промышленном распределительном щите
• Отключение питания крупного насоса или компрессора в цехе
• Щитовая защита трансформатора 630–800 кВА
• Линия питания конвейерной системы с высоким пусковым током

Практические советы

• При настройке расцепителя начинайте с минимального значения (320 А) и увеличивайте до нужного уровня - так проще избежать ложных срабатываний
• Проверьте соответствие сечения кабелей и шин - для 800 А обычно нужны медные шины 120–150 мм2
• Учитывайте температурный режим: при работе близко к –40 C проверьте герметичность соединений
• После каждого срабатывания сбросьте индикацию - кнопка находится рядом с рычагом
• Для координации с другим оборудованием используйте задержку срабатывания - она позволяет избежать “ложных” отключений при кратковременных скачках тока
