Автоматический выключатель TS800N (65kA) MTU 630A 3P3T | 0111001600 Lsis

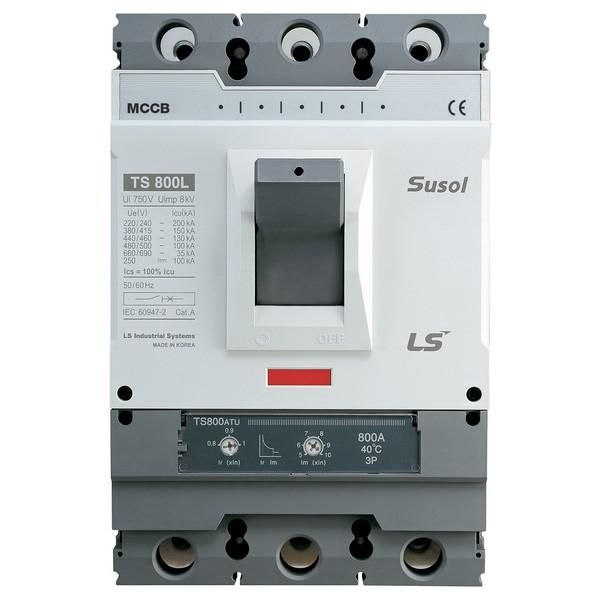

Автоматический выключатель TS800N MTU - трёхполюсное устройство на 630 А с отключающей способностью 65 кА, предназначенное для защиты мощных электрических цепей в промышленных установках. Выполнен в литом корпусе с моторным приводом и индикацией отключения, обеспечивает надёжную работу в условиях широкого температурного диапазона.

Назначение и область применения

Автоматический выключатель TS800N MTU используется для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводских линий, насосных станций, систем кондиционирования, крупных конвейеров и других нагрузок свыше 400 кВт. Устройство применяется там, где требуется высокая коммутационная способность и автоматическое отключение при аварии.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальная отключающая способность: 65 кА
• Номинальное напряжение: 690 В
• Тип изделия: Автоматический выключатель в литом корпусе
• Тип расцепителя: Электромагнитный (защита только от КЗ, без тепловой защиты)
• Тип исполнения: Стационарный (не предназначены для выдвижения из шкафа)
• Тип привода: Моторный (возможно дистанционное управление включением/выключением)
• Индикатор отключения: Есть (визуальное определение состояния контактов)
• Способ монтажа: На монтажную плату (фиксация через болты или крепёжные отверстия на основании)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги - требует установки внутри закрытых шкафов)
• Рабочий температурный диапазон: от -40 C до +40 C

Совместимость и монтаж

TS800N MTU устанавливается исключительно на жёстко закреплённую монтажную плиту или раму. Для подключения используются верхние и нижние зажимы - провода должны иметь соответствующую площадь сечения (обычно 70–240 мм2). Привод работает от внешнего управления (например, PLC или кнопочного пункта), поэтому необходимо предусмотреть питание для моторного механизма. Отдельно следует проверить совместимость с контактными элементами и вспомогательными модулями, так как устройство не имеет стандартной выдвижной конструкции.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Наличие индикатора отключения позволяет оперативно диагностировать состояние аппарата без вскрытия шкафа. Однако из-за отсутствия теплового расцепления устройство не защищает от длительных перегрузок ниже порога КЗ - для полноценной защиты рекомендуется использовать его в паре с термическими реле или другим оборудованием.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для сетей с большими токами КЗ
• Моторный привод - позволяет удалённо управлять включением/отключением без физического доступа
• Литой корпус - прочность, герметичность и долговечность даже при механических воздействиях
• Индикатор положения контактов - снижает риск ошибок при обслуживании
• Широкий диапазон температур - возможность эксплуатации в холодных помещениях и на открытых площадках при условии внутренней установки

Ограничения применения

• Не имеет тепловой защиты - нельзя применять как единственное средство защиты от перегрузок
• IP20 - запрещено использование вне закрытых электрошкафов; не допускается установка во влажных или пыльных местах без дополнительной защиты
• Стационарное исполнение - невозможно вынуть из шкафа для осмотра или ремонта без демонтажа всей системы
• Требуется внешнее питание для работы моторного привода - без него функция дистанционного управления недоступна

Примеры использования

• Защита главного входа питания на заводе с суммарной нагрузкой 500–800 кВт
• Управляемый рубильник в системе бесперебойного питания (UPS) большой мощности
• Центральный выключатель для группы частотных преобразователей на конвейере
• Распределительный пункт на холодильном комплексе с низкотемпературными условиями

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки зажимов - при 630 А плохой контакт вызывает нагрев и отказ
• Обязательно используйте TS800N MTU вместе с тепловым реле или электронным защитным устройством, чтобы покрыть все виды повреждений
• Для дистанционного управления подключите сигнал управления к выходному реле контроллера - не забудьте про источник питания для мотора
• Учитывайте габариты устройства при проектировании шкафа - он занимает значительное место из-за литого корпуса и моторного привода
• Проверяйте наличие сертификатов LS Electric перед заказом - артикулы 111001600 и 0111001600 относятся к одной модели, различаются лишь форматом номера
