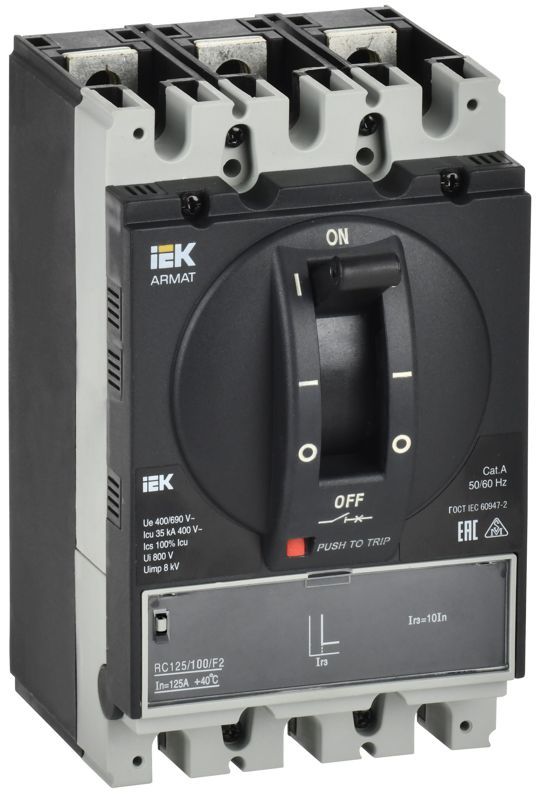

Выключатель автоматический в литом корпусе 3п A 35кА 100А расцепитель электромагн. регулируемый ARMAT IEK AR-MCCB-3A-035-0100A-MTUC

Автоматический выключатель в литом корпусе IEK (ИЭК) AR-MCCB-3A-035-0100A-MTUC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Этот аппарат сочетает высокую отключающую способность, регулируемый расцепитель и прочную конструкцию, что делает его надежным решением для управления мощными нагрузками.

Назначение и область применения

Автоматический выключатель в литом корпусе IEK (ИЭК) AR-MCCB-3A-035-0100A-MTUC используется для защиты сетей переменного тока напряжением до 690 В. Подходит для установки в распределительных щитах, ВРУ, шкафах управления и других комплектных устройствах. Применяется на промышленных объектах - на участках с высокой плотностью оборудования: конвейеры, насосные станции, системы вентиляции, сварочные установки, прессы и другие энергоёмкие потребители.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 100 А
• Отключающая способность: 35 кА
• Тип расцепителя: электромагнитный, регулируемый
• Конструкция корпуса: литой, из прочного термостойкого материала
• Напряжение: до 690 В AC
• Гарантия: 5 лет

Регулируемый электромагнитный расцепитель позволяет настраивать порог срабатывания по току короткого замыкания в пределах, установленных производителем. Это даёт возможность адаптировать защиту под конкретную нагрузку, минимизируя ложные срабатывания.

Совместимость и монтаж

AR-MCCB-3A-035-0100A-MTUC устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводников сечением до 50 мм2. Для обеспечения надёжного контакта необходимо затягивать болты моментом, указанным в руководстве по эксплуатации. Устройство совместимо с другими элементами серии ARMAT - контактными модулями, вспомогательными контактами, расцепителями и блокировками, что позволяет гибко настраивать функционал.

Безопасность и стандарты

Производится в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Все изделия проходят испытания в независимых лабораториях и в собственной лаборатории IEK GROUP в Москве. Литой корпус обеспечивает механическую прочность и защищает внутренние компоненты от внешних воздействий. Отключение происходит без выброса горячих частиц - безопасно для обслуживающего персонала.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большими токами КЗ
• Регулируемый расцепитель - точная настройка защиты под реальные условия
• Литой корпус - долговечность, устойчивость к вибрациям и химическим средам
• Совместимость с системой ARMAT - легко интегрируется в сложные решения
• 5-летняя гарантия - подтверждает качество сборки и материалов

Ограничения применения

Не предназначен для работы в условиях постоянной влажности без дополнительной защиты (не имеет IP-классификации). Не рекомендуется использовать в помещениях с агрессивными газами или паром без герметизации. Максимальный рабочий ток - 100 А; превышение вызывает перегрев и выход из строя. Не поддерживает дистанционное управление без дополнительных модулей.

Примеры использования

• Защита главного входа в промышленный цех с мощными двигателями
• Щит распределения электроэнергии на заводе с конвейерной линией
• Входной автомат в ВРУ торгового центра
• Комбинированный щит с воздушными выключателями ARMAT для систем до 6300 А

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - 100 А требует провода не менее 25–35 мм2
• Настройте расцепитель после запуска системы, исходя из фактического пускового тока нагрузки
• Не используйте этот автомат как замену для вводного воздушного выключателя - он не рассчитан на токи выше 100 А
• При использовании в многоквартирных домах или офисах - убедитесь, что ток КЗ в сети не превышает 35 кА
• Регулярно осматривайте клеммы на предмет нагрева - особенно при длительной работе на пределе номинала
