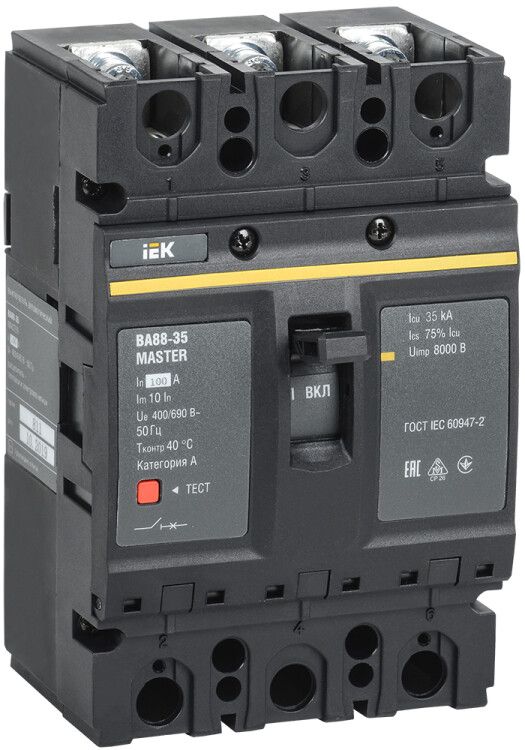

Автоматический выключатель ВА88-35 3Р 100А 35кА MASTER IEK - SVA30-3-0100-02

Автоматический выключатель 3-полюсный 100А 35кА ВА88-35 - это надёжное устройство в литом корпусе от бренда IEK, предназначенное для защиты трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-35 с номиналом 100 А и отключающей способностью 35 кА подходит для промышленных щитов, где требуется высокая надёжность и устойчивость к экстремальным условиям.

Назначение и область применения

Автоматический выключатель 3-полюсный 100А 35кА ВА88-35 защищает электрические сети переменного тока от:

• токов перегрузки - при длительном превышении допустимой нагрузки;
• коротких замыканий - при внезапных скачках тока до 35 кА;
• снижения напряжения ниже безопасного уровня - благодаря функции защиты по минимальному напряжению.

Применяется в промышленных распределительных щитах: на входе оборудования, в системах конвейеров, насосных станциях, компрессорах и других мощных потребителях 380 В. Подходит для условий с частыми пусками и колебаниями нагрузки.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен отключить аварийный ток до 35 тысяч ампер
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепления: 10 In - сработает при токе 1000 А (10 × 100 А)
• Уставка защиты от перегрузки: 1000 А - максимальный порог регулировки, хотя сам выключатель рассчитан на 100 А; эта опция предназначена для совместного использования с внешними модулями
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений и улиц
• Срок службы: 15 лет
• Механическая износостойкость: 7000 циклов включения/выключения
• Индикация: есть - положение рычага показывает состояние (вкл./выкл.)
• Тип привода: электрический - позволяет удалённо управлять через моторный привод
• Моторный привод: да - можно подключить дистанционное управление
• Подключение силовой цепи: винтовое - зажимы для проводов до 50 мм2
• Количество вспомогательных контактов: 0 - не имеет штатных сигнализирующих контактов

Совместимость и монтаж

Автоматический выключатель 3-полюсный 100А 35кА ВА88-35 монтируется на монтажную плату (DIN-рейку 35 мм). Конструкция встраиваемого устройства обеспечивает плотное фиксирование без дополнительных креплений. Для подключения используйте медные жилы сечением до 50 мм2. Винтовые зажимы требуют периодической проверки затяжки, особенно после первых нескольких включений.

Обратите внимание: модель не имеет встроенных вспомогательных контактов - если нужны сигналы состояния (например, “замкнут” / “разомкнут”), необходимо дополнительно установить модульные блоки, совместимые с серияей MASTER.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита по минимальному напряжению предотвращает самопроизвольное включение оборудования при восстановлении питания - важная функция для безопасности технологических процессов. Наличие термомагнитного расцепителя гарантирует селективность с другими автоматами в цепи.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большой короткозамкнутой мощностью
• Широкий диапазон рабочих температур (-40…+60 C) - надёжно работает в холодных и жарких условиях
• Функция защиты от просадки напряжения - исключает неконтролируемый запуск машин
• Поддержка моторного привода - удобно для автоматизации и дистанционного управления
• Жесткий литой корпус - устойчив к механическим повреждениям и вибрациям

Ограничения применения

• Не предназначен для работы в средах с повышенной влажностью, пылью или агрессивными газами - степень защиты IP30 не обеспечивает герметичность
• Отсутствие встроенного набора вспомогательных контактов - нельзя использовать для сигнализации без доработки
• Уставка перегрузки 1000 А - это предел настройки, но сам аппарат рассчитан на 100 А; не следует применять его как защиту для нагрузок выше 100 А
• Не рекомендован для бытовых сетей - слишком мощный и дорогой для квартир и домов

Примеры использования

• Главный ввод в промышленный щит с несколькими станками
• Щит управления конвейерной линией на заводе
• Защита крупного насоса в канализационной станции
• Распределительный пункт на открытой площадке с температурными перепадами

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 100 А - даже при наличии уставки 1000 А, он не увеличивает номинальную пропускную способность
• Для дистанционного управления подключайте моторный привод только к одобренным моделям IEK MASTER
• Проверяйте затяжку винтов каждые 6–12 месяцев, особенно в условиях вибраций
• Если нужна сигнализация состояния - выбирайте версию с вспомогательными контактами или добавьте модуль отдельно
• Не устанавливайте в закрытых ящиках без вентиляции - при работе на пределе возможен нагрев корпуса
