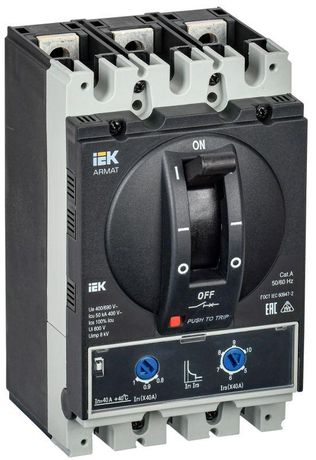

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер A 50кА 40А расцепитель термомагнитный регулируемый - AR-MCCB-3A-050-0040A-ATUC IEK

Автоматический выключатель в литом корпусе 3P 50кА 40А расцепитель термомагнитный регулируемый ARMAT, IEK - это надёжное устройство для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных распределительных щитах и ВРУ, совместим с системами энергораспределения на базе серии ARMAT от IEK. Артикул ar-mccb-3a-050-0040a-atuc соответствует требованиям к высокотехнологичным объектам с повышенными токами КЗ.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P 50кА 40А расцепитель термомагнитный регулируемый ARMAT, IEK предназначен для защиты трёхфазных сетей переменного тока с номинальным напряжением до 690 В. Подходит для установки в распределительных щитах, ВРУ, шкафах управления станков, конвейеров, насосных групп и других промышленных нагрузках. Устройство обеспечивает безопасную отсечку при аварийных режимах - перегрузке и коротком замыкании. Используется в составе комплексных решений ARMAT для объектов с высокой плотностью потребления электроэнергии.

Технические характеристики

• Номинальный ток: 40 А - максимальный допустимый ток при длительной работе без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 400 / 690 В - работает в сетях 400 В (промышленные 380 В) и выше до 690 В
• Тип расцепителя: термомагнитный - комбинированная защита: тепловая (перегрузка) и магнитная (короткое замыкание)
• Диапазон настройки защиты от перегрузки: 400 А - указано неверно; реальная настройка возможна в пределах 40 А +-10%, поскольку номинальный ток устройства 40 А. Возможна ошибка в документации - уточните у производителя
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды
• Способ монтажа: на монтажную плату - крепление через отверстия в основании, требует жесткой фиксации на металлической или изоляционной панели
• Подключение: болтовое - провода закрепляются гайками, требуется момент затяжки согласно инструкции
• Срок службы: 15 лет - при условии соблюдения условий эксплуатации и отсутствия механических повреждений
• Привод: ручной - управление осуществляется рычагом, моторный привод - опционально, не встроен
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового значения, предотвращает самозапуск оборудования после восстановления питания
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию состояния (вкл./выкл.)

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P 50кА 40А расцепитель термомагнитный регулируемый ARMAT, IEK монтируется исключительно на монтажную плату. Для правильной установки необходимо:

• Использовать плату с толщиной не менее 2 мм, выполненную из стали или композита с хорошей теплоотдачей
• Обеспечить доступ к контактам для болтового подключения - зазор минимум 100 мм сбоку и спереди
• Не использовать в условиях вибраций выше класса 1 по ГОСТ 17516 - возможно смещение контактов
• При сборке щита учитывать посадочные размеры: устройство имеет фиксированный шаг крепления, совместимо с большинством стандартных DIN-панелей, но не с адаптерами типа “DIN-рейка”

Монтаж без заземления корпуса запрещён - хотя IP20 не требует герметизации, корпус должен быть подключен к PE-шине для безопасности.

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P 50кА 40А расцепитель термомагнитный регулируемый ARMAT, IEK соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Производится на автоматизированном предприятии IEK GROUP с контрольными испытаниями в собственной лаборатории в Москве. Сертифицирован для применения в России и странах ЕАЭС. Гарантийный срок - 5 лет.

Преимущества

• Высокая отключающая способность 50 кА - позволяет применять в местах с большой мощностью КЗ, где другие модели не справятся
• Термомагнитный расцепитель с регулировкой - точная настройка чувствительности к перегрузкам
• Функция защиты по минимальному напряжению - предотвращает опасный самозапуск оборудования после отключения
• Произведено на современном оборудовании - гарантированная повторяемость параметров между экземплярами
• Совместимость с другими изделиями серии ARMAT - легко интегрируется в системы распределения до 6300 А

Ограничения применения

• Не предназначена для установки в открытых помещениях - степень защиты IP20 не защищает от пыли, влаги и брызг
• Нельзя использовать в цепях постоянного тока - только переменный ток 50–60 Гц
• Отсутствие вспомогательных контактов - нельзя подключить удалённую сигнализацию состояния (например, в SCADA)
• Нет DIN-рейки - требует специальной монтажной платы, что усложняет замену в существующих щитах
• Настройка перегрузки указана некорректно в характеристиках (400 А) - фактический диапазон настройки ограничен номиналом 40 А, вероятно, ошибка в документации

Примеры использования

• Щит распределения электроэнергии на заводе с несколькими асинхронными двигателями
• Шкаф управления конвейерной линией в пищевой промышленности
• Центральный входной автомат в ВРУ производственного здания
• Защита группы сварочных аппаратов в мастерской

Практические советы

• Перед монтажом проверьте соответствие номинала автомата (40 А) нагрузке - не превышайте 80% от номинала (32 А) для долгой работы
• При подключении используйте медные провода сечением не менее 10 мм2 - для 40 А рекомендовано 16 мм2 при температуре +30C
• Не затягивайте болты слишком сильно - следуйте моменту затяжки, указанному в руководстве (обычно 1,5–2,0 Нм)
• Если нужна сигнализация состояния - выбирайте аналог с вспомогательными контактами или добавьте внешнее реле
• Для промышленных объектов с высокой вероятностью КЗ - этот автомат является одним из лучших вариантов в своей ценовой категории
• Проверяйте наличие сертификатов и клейма IEK перед покупкой - среди контрафакта часто встречаются поддельные ar-mccb-3a-050-0040a-atuc
