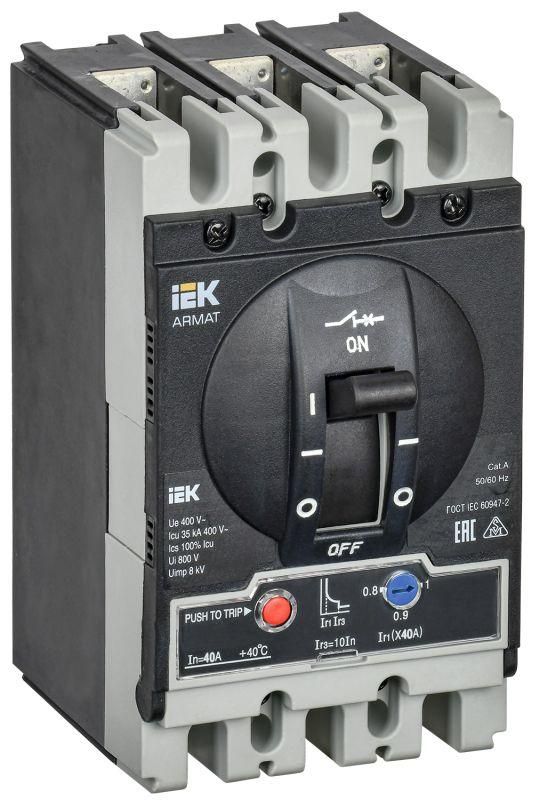

Выключатель автоматический в литом корпусе 3п S 35кА 40А расцепитель термомагнитный регулируемый ARMAT IEK AR-MCCB-3S-035-0040A-ATUC

Автоматический выключатель в литом корпусе 3P S 35кА 40А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК), артикул ar-mccb-3s-035-0040a-atuc, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих распределительных устройствах. Этот аппарат сочетает надежную механическую конструкцию с возможностью точной настройки порогов срабатывания.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P S 35кА 40А расцепитель термомагнитный регулируемый используется для защиты трехфазных сетей переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ, шкафах управления и других комплектных устройствах на промышленных объектах - например, на станках, конвейерах, насосных станциях, системах вентиляции и освещения крупных помещений. Подходит для установки в системы энергораспределения зданий средней и большой мощности, где требуется высокая отключающая способность и устойчивость к импульсным нагрузкам.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Число полюсов: 3
• Номинальный ток (Iu): 40 А - максимальный допустимый ток при длительной работе
• Номинальная отключающая способность (Icu): 35 кА - способность безопасно отключить цепь при коротком замыкании
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Тип расцепителя: Термомагнитный - совмещает тепловую защиту от перегрузки и магнитную защиту от КЗ
• Диапазон настройки защиты от перегрузки: 400 А - указывает на возможность регулировки порога срабатывания теплового расцепителя в пределах этого значения; фактический номинальный ток остается 40 А, настройка предназначена для чувствительности, а не для изменения основного тока
• Степень защиты IP20 - защищен от доступа пальцами и предметами более 12 мм, но не защищен от воды и пыли
• Способ монтажа: На монтажную плату - фиксируется болтами на металлической пластине или DIN-рейке через специальный кронштейн
• Привод: Моторный - позволяет удаленно управлять включением/выключением через внешний сигнал
• Тип управления: Ручка-переключатель - для ручного включения/отключения
• Подключение силовых проводов: Болтовое - требует затяжки клемм гаечным ключом
• Защита по минимальному напряжению: Да - автомат отключится при снижении напряжения ниже установленного уровня, предотвращая повреждение оборудования
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию состояния (вкл./выкл.)

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P S 35кА 40А расцепитель термомагнитный регулируемый устанавливается на монтажную плиту или DIN-рейку с помощью крепежных отверстий. Для монтажа необходимы болты M6 или аналогичные, соответствующие размерам посадочных мест. Учитывайте свободное пространство вокруг аппарата - минимум 50 мм сбоку и сверху для теплоотвода. Моторный привод подключается отдельно - он является опционным модулем и требует наличия внешнего управляющего сигнала (например, от PLC или кнопочного пункта). Без него выключатель работает только вручную. Отсутствие вспомогательных контактов исключает возможность передачи информации о состоянии аппарата в систему контроля.

Безопасность и стандарты

Произведён согласно требованиям международных стандартов IEC 60947-2. Все изделия линейки ARMAT проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок эксплуатации - 5 лет. Защита по минимальному напряжению обеспечивает соответствие нормам безопасности при колебаниях питания.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Регулируемый термомагнитный расцепитель - позволяет точно адаптировать защиту под конкретную нагрузку
• Моторный привод - обеспечивает дистанционное управление без необходимости подходить к щиту
• Гарантия 5 лет и срок службы 15 лет - подтверждает долговечность конструкции
• Производство на автоматизированных линиях - обеспечивает однородность качества партий

Ограничения применения

• Не предназначен для установки в условиях повышенной запыленности или влажности - степень защиты IP20 не обеспечивает защиту от пыли и воды
• Отсутствие вспомогательных контактов - нельзя использовать в системах автоматизации, требующих сигнализации положения выключателя
• Настройка расцепителя до 400 А не означает увеличение номинального тока - аппарат рассчитан только на 40 А, настройка влияет лишь на чувствительность тепловой защиты
• Требуется обязательное использование монтажной платы - не поддерживается классическое крепление на DIN-рейку без переходника

Примеры использования

• Щит распределения электроэнергии на заводе с несколькими станками - защита каждой линии от перегрева и КЗ
• Шкаф управления насосной станцией - отключение при аварийном падении напряжения
• Центральное распределительное устройство (ВРУ) торгового центра - обеспечение селективной защиты при больших токах КЗ
• Линия питания конвейерной системы - применение моторного привода для дистанционного отключения при аварии

Практические советы

• Перед установкой проверьте посадочные размеры - монтажная плата должна иметь отверстия под крепления аппарата
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и совместим по уровню сигнала
• Не используйте этот автомат там, где нужна сигнализация состояния - выбирайте модель с вспомогательными контактами
• При настройке расцепителя не превышайте номинальный ток 40 А - даже если диапазон настройки до 400 А, сам аппарат не рассчитан на большие токи
• Регулярно проверяйте затяжку болтов подключения - ослабление контактов вызывает нагрев и выход из строя
• Для промышленных объектов рекомендовано параллельное использование с воздушными выключателями ARMAT для достижения селективной защиты всей системы
