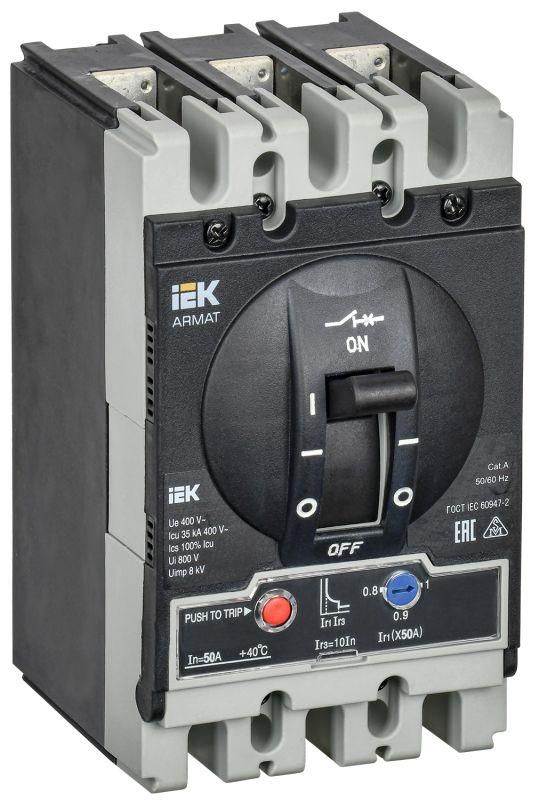

Выключатель автоматический в литом корпусе 3п S 35кА 50А расцепитель термомагнитный регулируемый ARMAT IEK AR-MCCB-3S-035-0050A-ATUC

Автоматический выключатель в литом корпусе 3P S 35кА 50А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул ar-mccb-3s-035-0050a-atuc используется в стационарных распределительных устройствах на промышленных объектах, где требуется точная настройка защиты и высокая коммутационная способность.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P S 35кА 50А расцепитель термомагнитный регулируемый защищает трёхфазные сети переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ и других комплектных устройствах на промышленных объектах - например, на участках с двигателями, конвейерами, насосами и другим электрооборудованием повышенной мощности. Подходит для систем энергораспределения зданий и сооружений, особенно там, где важна надёжность и возможность точной настройки порогов срабатывания.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток длительной нагрузки (Iu): 50 А
• Номинальная отключающая способность (Icu): 35 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: термомагнитный, с возможностью регулировки
• Диапазон настройки защиты от перегрузки: 500 А (это максимальное значение, которое можно задать - фактический ток уставки зависит от модели расцепителя)
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Тип привода: моторный (опционально, требует внешнего управления)
• Тип элемента управления: ручка-переключатель
• Подключение силовой цепи: болтовое (зажимы для проводов сечением до 50 мм2)
• Защита по минимальному напряжению: да (выключается при снижении напряжения ниже установленного уровня)
• Срок службы: 15 лет
• Количество вспомогательных контактов: 0 (нет возможности подключить сигнализацию или удалённое управление)

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P S 35кА 50А расцепитель термомагнитный регулируемый устанавливается на монтажную плату с помощью четырёх крепёжных отверстий. Для правильного монтажа необходимо обеспечить свободный доступ к ручке управления и достаточное пространство вокруг аппарата для теплоотвода. Болтовые зажимы рассчитаны на медные провода сечением до 50 мм2. Моторный привод - опциональный модуль, который устанавливается дополнительно; он не встроен в базовую версию. Устройство совместимо с другими аппаратами серии ARMAT от IEK, что позволяет использовать его в унифицированных щитах.

Безопасность и стандарты

Произведено на автоматизированном производстве с жестким контролем качества. Соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Все изделия IEK проходят испытания как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Гарантийный срок - 5 лет.

Преимущества

• Регулируемый термомагнитный расцепитель позволяет точно адаптировать порог срабатывания под конкретную нагрузку - важно для оборудования с пусковыми токами.
• Высокая отключающая способность (35 кА) обеспечивает безопасность даже при серьёзных КЗ в сетях с высокой короткозамкнутой мощностью.
• Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания - повышает безопасность персонала.
• Литой корпус из прочного материала обеспечивает механическую стойкость и долговечность в условиях вибраций и перепадов температур.
• Совместимость с другими изделиями серии ARMAT упрощает сборку и обслуживание щитов.

Ограничения применения

• Не предназначена для установки в открытых помещениях или местах с высокой запылённостью - степень защиты IP20 не обеспечивает защиту от пыли и влаги.
• Отсутствие вспомогательных контактов исключает возможность подключения сигналов состояния (например, “включен/выключен”) к системам АСУ ТП или SCADA.
• Максимальный ток настройки расцепителя - 500 А, но это не значит, что выключатель может работать с током выше 50 А - номинальный ток остаётся 50 А, а регулировка влияет только на порог срабатывания защиты от перегрузки.
• Моторный привод - отдельный модуль, не входящий в базовую комплектацию; его установка требует дополнительных усилий и знаний.

Примеры использования

• Щит распределения электроэнергии на заводе с линиями питания станков с ЧПУ.
• ВРУ в производственном цехе с несколькими асинхронными двигателями мощностью до 30 кВт каждый.
• Комплектное устройство для системы кондиционирования большого офисного здания.
• Распределительный шкаф на объекте с высокой плотностью потребителей - например, серверной или медицинском учреждении.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и допустимого момента затяжки болтов - перетяжка может повредить контактные поверхности.
• Настройте ток срабатывания защиты от перегрузки согласно паспортным данным нагрузки - не используйте максимальное значение 500 А без необходимости.
• Если нужна сигнализация состояния или дистанционное управление - выбирайте модель с вспомогательными контактами или добавьте внешний модуль.
• Для работы в условиях повышенной влажности или пыли - используйте дополнительную герметизацию или переходите на модели с более высокой степенью защиты (IP65 и выше).
• Обязательно проведите тестирование срабатывания после монтажа - проверьте работу как тепловой, так и магнитной части расцепителя.
