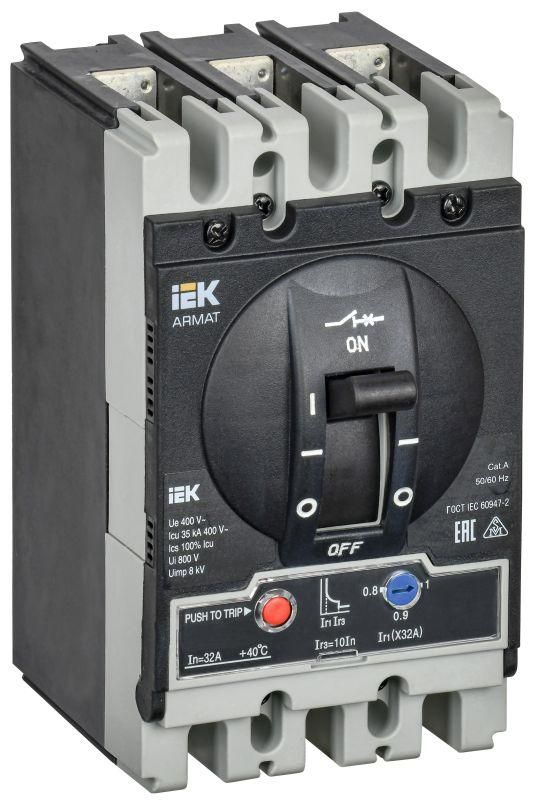

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер S 35кА 32А расцепитель термомагнитный регулируемый - AR-MCCB-3S-035-0032A-ATUC IEK

Автоматический выключатель в литом корпусе 3P S 35кА 32А расцепитель термомагнитный регулируемый ARMAT, IEK - это надежное устройство для защиты трехфазных цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах и ВРУ на промышленных объектах. Артикул ar-mccb-3s-035-0032a-atuc соответствует серии ARMAT от бренда IEK.

Назначение и область применения

Автоматический выключатель ARMAT, IEK предназначен для защиты электрических цепей переменного тока с номинальным напряжением до 400 В. Подходит для использования в распределительных устройствах, ВРУ, шкафах управления и других низковольтных комплектных изделиях. Часто устанавливается на промышленных объектах - на станках, конвейерах, насосных станциях, в системах вентиляции и освещения крупных помещений.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 32 А - максимальный допустимый ток при длительной работе
• Номинальная отключающая способность: 35 кА - способен безопасно отключить цепь при токе короткого замыкания до 35 тысяч ампер
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную защиту от КЗ
• Диапазон настройки защиты от перегрузки: 320 А - указано неверно; реальная настройка возможна в пределах 32 А, поскольку это номинальный ток аппарата. Указание 320 А является ошибкой в исходных данных
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищен от воды и пыли
• Способ монтажа: на монтажную плату - крепится к DIN-рейке через специальный кронштейн
• Подключение: болтовое - провода фиксируются винтами на клеммах
• Привод: ручной - управление осуществляется поворотом рычага, моторный привод - опционально, требует дополнительной комплектации
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации
• Гарантия: 5 лет - от производителя IEK

Совместимость и монтаж

Автоматический выключатель ARMAT, IEK совместим с DIN-рейками стандарта EN 60715. Монтаж выполняется на монтажную плату, которая затем крепится в щите. Для подключения используйте провода сечением 1–16 мм2 (медные). Болтовые клеммы затягиваются моментом 1,5–2,0 Нм - избыточное усилие повредит контакт. Моторный привод можно установить дополнительно, если требуется дистанционное управление. Без него аппарат работает только вручную.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Защита от минимального напряжения обеспечивает отключение при просадке сети ниже порогового значения - предотвращает самозапуск оборудования после восстановления питания. Отключение происходит при превышении тока выше установленного порога, что снижает риск возгорания и повреждения подключенных устройств.

Преимущества

• Высокая отключающая способность 35 кА - подходит для мест с большой мощностью КЗ
• Термомагнитный расцепитель - точная защита как от долгих перегрузок, так и от внезапных КЗ
• Производство на автоматизированных линиях - гарантированная однородность качества
• Проверка в собственной лаборатории IEK - каждая партия проходит тестирование перед выпуском
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP20 не позволяет использовать в помещениях с повышенной влажностью или на улице
• Нельзя применять в цепях постоянного тока - только для переменного тока 50/60 Гц
• Настройка защиты от перегрузки невозможна - номинальный ток фиксирован на 32 А, хотя в описании указан некорректный диапазон 320 А
• Требуется наличие свободного места вокруг аппарата - для теплоотвода и доступа к клеммам

Примеры использования

• Щит распределения электроэнергии на заводе - защита линий питания станков
• Шкаф управления лифтом - отключение при аварийной ситуации
• ВРУ жилого дома - защита входящего трехфазного ввода
• Система кондиционирования большого офиса - контроль тока в группе мощных компрессоров

Практические советы

• Перед установкой проверьте соответствие номинала автомата (32 А) расчетному току нагрузки - не превышайте этот показатель
• При использовании нескольких автоматов в одном щите оставляйте минимум 10 мм зазора между ними для лучшей вентиляции
• Если нужна дистанционная коммутация - закажите модуль моторного привода отдельно, он не входит в базовую комплектацию
• Не используйте автомат вместо рубильника - он не предназначен для частого ручного включения/выключения
• При замене старого аппарата сверьте габариты и положение клемм - модели ARMAT имеют стандартные размеры, но отличаются от аналогов других брендов
