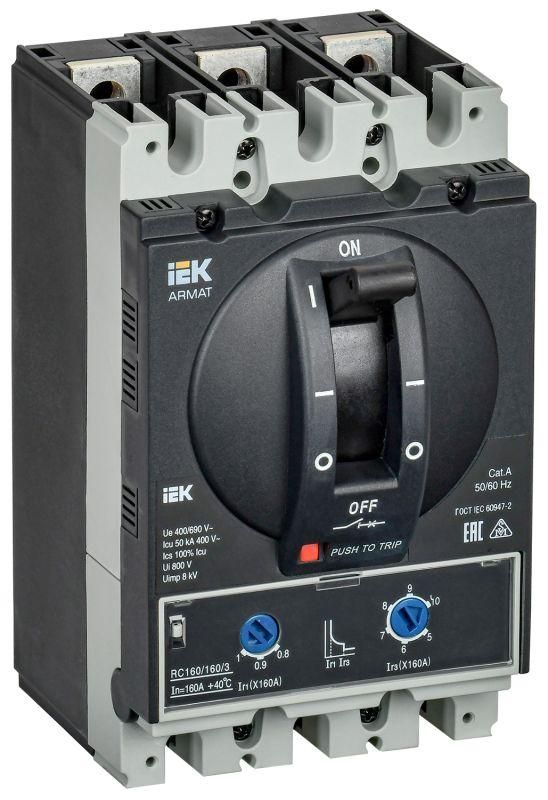

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер D 50кА 160А расцепитель термомагнитный регулируемый - AR-MCCB-3D-050-0160A-ATUC IEK

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель термомагнитный регулируемый ARMAT, IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Артикул ar-mccb-3d-050-0160a-atuc обеспечивает надежную работу в условиях повышенной нагрузки благодаря высокой отключающей способности и регулируемому термомагнитному расцепителю.

Назначение и область применения

Автоматический выключатель ARMAT, IEK используется для защиты трехфазных сетей переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ, шкафах управления и других комплектных устройствах до 1600 А. Подходит для промышленных объектов - заводов, производственных линий, насосных станций, где требуется высокая надежность и устойчивость к импульсным токам.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Число полюсов: 3
• Номинальный ток: 160 А
• Номинальное напряжение: 400 В
• Отключающая способность: 50 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную защиту от КЗ
• Диапазон настройки защиты от перегрузки: 800–1600 А - позволяет адаптировать порог срабатывания под конкретную нагрузку
• Защита по минимальному напряжению: Да - отключается при снижении напряжения ниже допустимого уровня
• Степень защиты IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен
• Способ монтажа: На монтажную плату - фиксируется болтами на металлической пластине
• Управление: Ручка-переключатель - удобна для ручного включения/выключения
• Подключение: Болтовое - требует затяжки проводов гаечными ключами
• Срок службы: 15 лет - рассчитан на долговременную эксплуатацию при соблюдении условий
• Моторный привод: Возможен опционально - для удаленного управления
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию состояния без внешних модулей

Совместимость и монтаж

Автоматический выключатель ARMAT, IEK устанавливается исключительно на монтажную плиту - не предназначен для крепления на DIN-рейку. Для правильной сборки необходимо использовать платформу с соответствующими отверстиями и крепежом. Диаметр болтов и шаг крепления должны соответствовать габаритам корпуса. Убедитесь, что площадка жестко закреплена и не деформируется под нагрузкой. Монтаж выполняется при отключенном питании. Соединения силовых проводов затягиваются моментом, указанным в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Производство автоматического выключателя ARMAT, IEK соответствует требованиям международных стандартов IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет. Защита от минимального напряжения предотвращает автономную работу оборудования при проседании сети, снижая риск повреждения двигателей и чувствительной аппаратуры.

Преимущества

• Регулируемый порог срабатывания от перегрузки (800–1600 А) - точная настройка под реальные условия нагрузки
• Высокая отключающая способность 50 кА - обеспечивает безопасность даже при серьезных аварийных режимах
• Защита по минимальному напряжению - уникальная функция для промышленных систем, где стабильность питания критична
• Литой корпус из прочного материала - устойчив к механическим воздействиям и химическим средам
• Готовность к установке моторного привода - возможность дальнейшей автоматизации без замены аппарата

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы
• IP20 - не предназначен для открытых помещений, сырых или запыленных зон; нужна дополнительная защита в виде шкафа
• Отсутствие встроенных вспомогательных контактов - невозможно получить сигнал “включен” / “отключен” без установки внешнего модуля
• Настройка расцепителя требует знаний и инструментов - не рекомендуется для неквалифицированного персонала
• Максимальный рабочий ток 160 А - не подменяет воздушные автоматы для токов выше 630 А

Примеры использования

• Щит главного распределительного устройства (ВРУ) на заводе с мощностью до 1600 А
• Защита частотного преобразователя на конвейере - термомагнитный расцепитель справляется с пусковыми токами
• Распределительный шкаф насосной станции - защита от перегрузки и просадки напряжения
• Цепи питания крупных электромоторов (например, 110–132 кВт) при условии правильной настройки расцепителя

Практические советы

• Перед настройкой расцепителя проверьте фактический рабочий ток нагрузки - он должен находиться в диапазоне 800–1600 А
• При использовании в условиях колебаний напряжения обязательно включите функцию защиты по минимуму - она предотвратит самопроизвольный запуск оборудования после восстановления питания
• Для автоматизации системы заказывайте моторный привод сразу при покупке - позже его нельзя будет установить без демонтажа
• Не используйте этот автомат там, где возможен контакт с водой, пылью или агрессивными веществами - IP20 недостаточен
• Проверяйте затяжку болтов через год после монтажа - температурные циклы могут вызвать ослабление контакта
