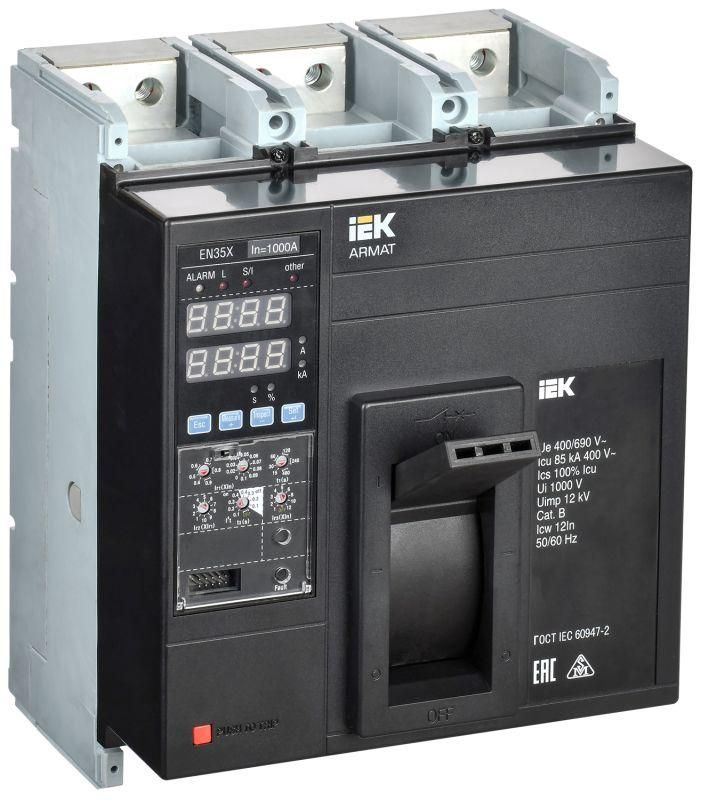

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер N 85кА 1000А расцепитель электронный стандартный - AR-MCCB-3N-085-1000A-ELSC IEK

Автоматический выключатель в литом корпусе 3P N 85кА 1000А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты мощных электрических цепей в промышленных распределительных системах. Артикул ar-mccb-3n-085-1000a-elsc обеспечивает надежную работу в условиях высоких токов короткого замыкания и подходит для установки в стационарные комплектные устройства.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P N 85кА 1000А расцепитель электронный стандартный используется для защиты силовых цепей от перегрузок, коротких замыканий и снижения напряжения. Применяется в распределительных щитах, ВРУ, КРУ и других низковольтных комплектных устройствах до 1600 А. Подходит для промышленных объектов с высокой нагрузкой - заводов, цехов, энергоемких производств, логистических терминалов и объектов инфраструктуры. Может использоваться в паре с воздушными выключателями ARMAT для построения многоступенчатых систем защиты.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 1000 А
• Число полюсов: 3P + N (три фазы и нейтраль)
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 85 тысяч ампер
• Номинальное напряжение: 400 В переменного тока (AC)
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания, повышает точность защиты и функциональность
• Диапазон настройки защиты от перегрузки: 2000–12000 А - можно задать чувствительность срабатывания в этом интервале, что удобно для защиты крупных двигателей и оборудования
• Защита по минимальному напряжению: Да - отключает цепь при падении напряжения ниже установленного уровня, защищает оборудование от аварийной работы
• Степень защиты IP20 - предохраняет от доступа пальцев и твердых предметов, но не защищена от воды и пыли; требует установки внутри закрытого шкафа
• Исполнение: Стационарное - предназначен для жесткой фиксации в щите, не для перемещения
• Способ монтажа: Монтажная плата - устанавливается на специальную платформу или DIN-рейку через крепления, не имеет встроенного механизма крепления на рейку
• Тип элемента управления: Ручка-переключатель - позволяет вручную включать/выключать цепь
• Подключение силовой цепи: Болтовое - провода крепятся болтами, требуют правильного момента затяжки
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Моторный привод: Опционально - можно заказать дополнительно для дистанционного управления
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию состояния (вкл./выкл.) без внешней модификации

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P N 85кА 1000А расцепитель электронный стандартный совместим с другими аппаратами серии ARMAT от IEK. Установка выполняется на монтажную плату, которая должна соответствовать габаритам аппарата. Для монтажа требуется свободное место в щите минимум 190×120 мм (по типовым размерам аналогичных изделий). Соединение силовых клемм - болтовое, рекомендуется использовать медные шины или кабель сечением не менее 120–150 мм2. Обязательно проверьте момент затяжки болтов согласно руководству производителя - недостаточная или избыточная затяжка приведут к нагреву и выходу из строя. Отсутствие вспомогательных контактов требует отдельного решения для передачи сигнала состояния в систему контроля.

Безопасность и стандарты

Производство всех аппаратов серии ARMAT осуществляется на автоматизированных линиях с постоянным контролем качества. Продукция прошла испытания в независимых лабораториях и в собственной лаборатории IEK GROUP в Москве. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Гарантийный срок эксплуатации - 5 лет. Устройство не предназначено для установки вне помещений или во взрывоопасных средах.

Преимущества

• Высокая отключающая способность (85 кА) обеспечивает безопасность даже при серьезных авариях в сетях с большими источниками питания
• Электронный расцепитель позволяет точно настраивать защиту под конкретную нагрузку, исключая ложные срабатывания
• Функция защиты по минимальному напряжению предотвращает повреждение оборудования при просадках сети
• Срок службы 15 лет и сертифицированное качество производства обеспечивают долгую и бесперебойную работу
• Совместимость с другими изделиями серии ARMAT упрощает проектирование и обслуживание всей системы распределения

Ограничения применения

• Не допускается установка в открытых помещениях или местах с повышенной влажностью - степень защиты IP20 не предусматривает защиту от воды и пыли
• Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы АСУ ТП без дополнительных решений
• Монтаж на монтажную плату требует подготовки специальной рампы или крепежа - нельзя просто закрепить на DIN-рейке
• Настройка электронного расцепителя требует знаний и инструментов - не подходит для бытового использования без квалифицированного персонала
• Максимальный номинальный ток 1000 А делает его неприменимым для малых и средних потребителей - он создан именно для крупных промышленных контуров

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью более 500 кВт
• Защита главного питателя для группы тяжелых станков с частотными преобразователями
• Щит распределения электроэнергии на логистическом терминале с большим количеством конвейеров и насосов
• Централизованная система питания для производственного участка с высоким уровнем помех и скачков напряжения

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - для 1000 А используйте кабель сечением не менее 120–150 мм2
• Затягивайте болты силовых клемм строго по указанному моменту - переусердствовать опаснее, чем недотянуть
• Если нужна сигнализация состояния (вкл./выкл.), предусмотрите установку внешнего реле или модульного контакта
• Для дистанционного управления выбирайте версию с моторным приводом - он устанавливается после основного монтажа
• Не используйте этот автомат в бытовых щитах - он слишком мощный и дорогой для таких задач
• Обновляйте настройки расцепителя при изменении нагрузки - особенно после модернизации оборудования
