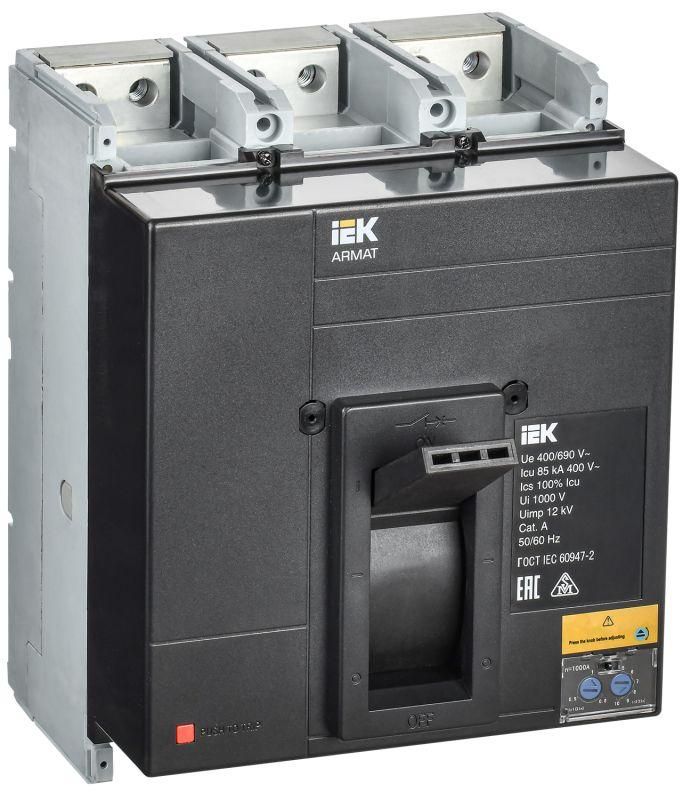

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер N 85кА 1000А расцепитель термомагнитный регулируемый - AR-MCCB-3N-085-1000A-ATUC IEK

Автоматический выключатель в литом корпусе 3P N 85кА 1000А расцепитель термомагнитный регулируемый ARMAT, IEK предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии ARMAT, выпускаемый компанией IEK, подходит для установки в распределительных щитах и ВРУ на промышленных объектах с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P N 85кА 1000А расцепитель термомагнитный регулируемый ARMAT, IEK используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Применяется в распределительных устройствах, главных распределительных щитах (ВРУ), на входе в крупные потребители - например, в цехах, насосных станциях, конвейерных линиях, системах вентиляции и других энергоёмких объектах. Подходит для работы в составе комплексных решений на базе линейки ARMAT IEK.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Число полюсов: 3P + N (три фазы и нейтраль)
• Номинальный ток: 1000 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь при максимальном токе КЗ до 85 тысяч ампер
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от короткого замыкания
• Диапазон настройки защиты от перегрузки: 5000–10000 А - позволяет гибко задавать порог срабатывания по току, адаптируясь под нагрузку конкретного оборудования
• Защита по минимальному напряжению: Да - отключается при снижении напряжения ниже допустимого уровня, предотвращая повреждение оборудования
• Степень защиты IP: IP20 - защищён от доступа пальцами и предметов более 12 мм, но не от пыли и воды; требует установки внутри закрытого шкафа
• Исполнение: Стационарное - предназначен для жесткой фиксации в щите, не для перемещения
• Способ монтажа: Монтажная плата - устанавливается на специальную платформу или DIN-рейку через крепёжные отверстия
• Тип элемента управления: Ручка-переключатель - удобно вручную включать/выключать, видно положение контакта
• Подключение силовой цепи: Болтовое - провода крепятся болтами, обеспечивает прочное и долговечное соединение
• Срок службы: 15 лет - рассчитан на продолжительную работу при соблюдении условий эксплуатации
• Моторный привод: Опционально - можно дополнительно оснастить приводом для удалённого управления
• Вспомогательные контакты: Отсутствуют - нет сигналов состояния (вкл./выкл.) или блокировочных контактов

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P N 85кА 1000А расцепитель термомагнитный регулируемый ARMAT, IEK устанавливается на монтажную плиту или DIN-рейку с соответствующим креплением. Для правильного монтажа необходимо использовать кабель с достаточным сечением - минимум 185–240 мм2 для медного провода, исходя из тока 1000 А. Болтовые зажимы затягиваются моментом, указанным в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Установка возможна только в закрытых щитах с классом защиты не ниже IP54, поскольку сам аппарат имеет IP20. Обязательно проверьте посадочные размеры перед монтажом - совместимость с другими модулями серии ARMAT обеспечена, но не все щиты подходят по глубине.

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P N 85кА 1000А расцепитель термомагнитный регулируемый ARMAT, IEK соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Производство проходит контроль качества на автоматизированной линии компании IEK GROUP. Все изделия тестируются в собственной лаборатории в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах
• Регулируемый тепловой расцепитель - точная настройка под реальные условия нагрузки, снижает риск ложных срабатываний
• Защита от недостаточного напряжения - предохраняет оборудование от повреждений при проседании сети
• Прочная литая конструкция - устойчив к механическим воздействиям и вибрациям
• Совместимость с другими изделиями серии ARMAT - легко формируется единая система защиты
• Готовность к установке моторного привода - возможность дальнейшей автоматизации без замены аппарата

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли и влаги, требуется герметичный шкаф
• Отсутствие вспомогательных контактов - невозможно получить сигнал состояния или реализовать интерлоки без внешнего решения
• Требуется значительное пространство в щите - из-за больших габаритов и болтового подключения
• Не рекомендован для частых оперативных включений/отключений - рассчитан на редкое ручное управление
• Нет встроенных коммуникационных интерфейсов - не поддерживает Modbus, Profibus и другие протоколы

Примеры использования

• Главный ввод в промышленном цехе с мощностью 600–800 кВт
• Щит питания конвейерной линии с несколькими двигателями большой мощности
• Распределительный щит насосной станции водоснабжения
• Входной автомат в ВРУ многоквартирного жилого дома с высокой плотностью нагрузки
• Система резервирования питания на объектах с критической нагрузкой (например, медицинские учреждения, серверные)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 1000 А используйте медные кабели сечением не менее 185 мм2
• Настройку тока срабатывания перегрузки выполняйте после запуска системы - начните с нижней границы (5000 А) и увеличивайте, пока не добьётесь стабильной работы без ложных отключений
• Обеспечьте свободный доступ к ручке управления - она должна быть легко доступна для экстренного отключения
• Если нужна сигнализация состояния, установите отдельный вспомогательный контакт или реле
• При использовании в условиях повышенной вибрации (станки, компрессоры) закрепите аппарат дополнительными хомутами
• Не забудьте про координацию с другим оборудованием - выбирайте автоматы с различными временными характеристиками, чтобы избежать “ложного” отключения верхнего уровня
